Sviluppare un circuito di misurazione della capacità compatta con il chip PS021

I sensori capacitivi hanno rivoluzionato il campo di misurazioni precise trasformando sottili cambiamenti nella capacità in dati attuabili.La loro versatilità, unita alla risoluzione eccezionale e alla stabilità della temperatura, li ha resi necessari in vari settori.Tuttavia, la misurazione di valori di capacità inferiori a 10 pf presenta notevoli sfide a causa dell'influenza delle capacità vaganti e parassite, che richiedono progetti di circuiti avanzati con una maggiore sensibilità e intervallo dinamico.Questo articolo scava l'innovativo chip PS021 di ACAM, una soluzione all'avanguardia che ridefinisce la misurazione della capacità attraverso la conversione tempo-digitale, offrendo precisione, efficienza e adattabilità senza pari in diverse applicazioni di sensori.

Catalogare

Modulo di misurazione della capacità

Il modulo di misurazione micro-capacità è un dispositivo compatto e sofisticato progettato per una misurazione precisa della capacità.I suoi componenti primari includono un involucro resistente alla pressione, un circuito di gestione dell'alimentazione, un chip PS021 e un'unità di microcontrollore (MCU).Insieme, queste parti facilitano una raccolta ed elaborazione di dati accurati.

Al centro, il modulo opera convertendo la capacità minuscola cambia in un'uscita digitale a 16 bit, grazie al chip PS021.MSP430 MCU svolge un ruolo fondamentale nella gestione di questi dati tramite l'interfaccia SPI, memorizzandoli nella sua memoria flash.Una volta elaborati, i dati vengono trasmessi a un computer attraverso un modulo di comunicazione a infrarossi.I risultati finali vengono visualizzati graficamente utilizzando il software Visual Basic 6.0, offrendo un'interfaccia accessibile per il monitoraggio.

Il sistema di gestione dell'energia garantisce l'efficienza energetica fornendo energia sia al MCU MSP430 che al chip PS021 in modo controllato nel tempo.Ciò garantisce prestazioni ottimali riducendo al minimo il consumo di energia, rendendo il modulo affidabile ed efficiente.

Caratteristiche chiave del chip PS021

Il chip PS021 è la spina dorsale tecnologica del modulo di misurazione.Utilizza la tecnologia avanzata di convertitore tempo-digitale (TDC) per fornire consumo di energia ultra-bassa e misurazioni ad alta precisione.Questo design all'avanguardia rende il chip PS021 altamente versatile per varie applicazioni, inclusi sensori di pressione, sensori di accelerazione e misurazioni del gap.Alcune delle sue caratteristiche più notevoli includono:

Capacità di misurazione digitale flessibile: supporta un ampio intervallo di misurazione con una precisione fino a 22 bit, consentendo letture dettagliate e precise.

Comunicazione compatibile SPI-compatibile: il chip si collega facilmente con i microcontrollori o i DSP attraverso un'interfaccia SPI, garantendo la trasmissione di dati fluida.

Compensazione della capacità parassita: un circuito integrato compensa gli effetti parassiti, migliorando l'affidabilità di misurazione complessiva.

Porta di misurazione della temperatura integrata: questa funzione consente la raccolta dei dati di temperatura, il che è grave per gli ambienti sensibili alla temperatura.

Principi di misurazione e funzionamento

Il processo di misurazione del modulo è radicato in principi elettronici precisi, garantendo l'accuratezza in ogni fase.Ecco come funziona:

Configurazione del condensatore: Un condensatore di rilevamento (CSensor) è collegato a un condensatore di riferimento (CREF) attraverso un resistore, formando un filtro passa-basso.

Carica e scarico cicliche: Utilizzando un interruttore analogico, il chip PS021 si alterna tra la ricarica e lo scarico dei condensatori.Questi cicli sono progettati con uguale sul tempo, garantendo un funzionamento costante.

Il TDC ad alta precisione del chip PS021 misura il tempo impiegato per stabilizzare i condensatori durante la scarica.

• Il tempo di scarico per il condensatore di riferimento è definito come τ1 = rcref.

• Il tempo di scarico per il condensatore del sensore è definito come τ2 = rcsensor.

• Il rapporto di questi tempi di scarico (τ2/τ1 = Csensor/Cref) viene utilizzato per calcolare la capacità del sensore.

Il chip PS021 traduce questo rapporto in un output digitale a 16 bit, che viene elaborato e archiviato dall'MCU.

Questo ciclo di misurazione si ripete continuamente, consentendo il monitoraggio effettivo delle variazioni di capacità.

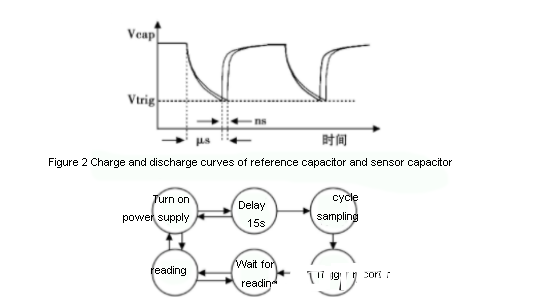

Viene rappresentata la relazione tra la variazione di capacità (ΔC) e il corrispondente spostamento del tempo di scarico (ΔT).Il grafico illustra gli spostamenti di temporizzazione nelle curve di scarica di carica dei condensatori, in cui anche le differenze di livello nanosecondo nei tempi riflettono sottili cambiamenti di capacità.Questa precisione consente al modulo di rilevare variazioni altamente sensibili nell'ambiente di rilevamento.

Progettazione di circuiti integrati per i sistemi

Progettazione del sistema

Nel perseguimento del miglioramento dell'efficienza energetica, il sistema adotta una strategia unica: scivola in uno stato a bassa potenza dopo il calcio d'inizio, solo il risveglio per rilevare un grilletto esterno.Quando sorge un momento del genere, viene attivamente coinvolto nella raccolta e nella conservazione dei dati che rispecchia le modifiche alla capacità.Questi dati vengono registrati diligentemente nella memoria flash sia in precedenza che nella seguente attivazione.Questo metodo, ampiamente riconosciuto nell'elettronica, mira a conservare l'energia dedicando l'attività operativa solo quando la situazione lo richiede.Impiegando questa tecnica, il sistema utilizza con giudizio le risorse, estendendo la durata della batteria e garantendo una cattura di dati precisa: una miscela armoniosa di acume tecnico e utilità pratica.

Modulo di controllo

Al centro della funzione del circuito PS021 si affidano a un microcontrollore.Il microcontrollore TI MSP430 scelto si distingue per il suo encomiabile equilibrio tra uso a bassa potenza e memoria sufficiente, aumentando efficacemente l'efficienza complessiva del sistema.È determinante nel controllo delle comunicazioni SPI, nel coordinamento delle attività di PS021 e nella gestione dell'archiviazione dei dati.La sua capacità di gestire il trigger digitale interno e la conservazione rapida dei dati mettono in mostra la sua attitudine per l'attività, facilitando le operazioni fluide con appena qualsiasi ritardo.Queste caratteristiche riflettono le complessità della progettazione di circuiti a bassa potenza contemporanea, in cui l'efficienza soddisfa la capacità, il doppio obiettivo del progresso tecnico e della fluidità operativa.

Gestione dell'energia

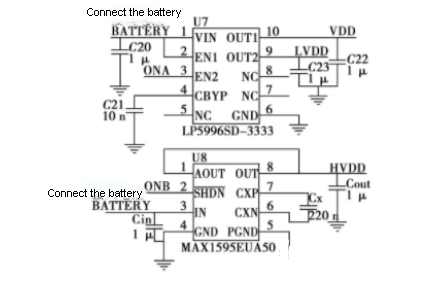

La gestione dell'alimentazione è realizzata attraverso l'attenta tempistica degli alimentatori del modulo, impiegando un chip LDO e una pompa di carica per sostenere livelli di tensione stabili.I componenti ricevono energia in modo selettivo in base a esigenze operative specifiche, raggiungendo un'elevata efficienza approvando la potenza direttamente dalla batteria ogni volta che è necessario.Questa distribuzione di energia selettiva illustra strategie avanzate nella gestione dell'energia, riducendo l'utilizzo di energia superflua e prolungando la vita dell'elettronica portatile.Per coloro che sono coinvolti con i sistemi dipendenti dalla batteria, la navigazione dell'equilibrio tra le esigenze di potenza e le prestazioni è una ricerca ricorrente e dinamica.

Modulo di lettura dei dati

Il modulo a infrarossi GP2W0116YPS svolge un ruolo chiave nel framework di comunicazione dei dati del sistema, consentendo la trasmissione di dati a bassa potenza ai computer.Incontrando gli standard IRDA1.2, realizza velocità di trasferimento dei dati da 2,4 kb/s a 115,2 kb/s, garantendo una solida comunicazione wireless.

Sviluppo di software di sistema

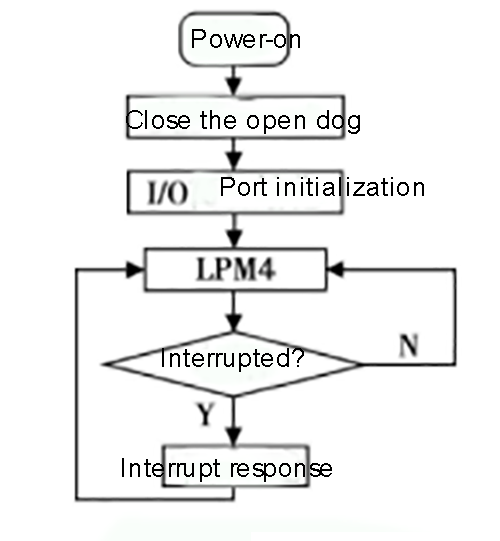

Il software di controllo utilizza la lingua C per supervisionare la raccolta e la trasmissione dei dati, sottolineando la facilità di comprensione e adattabilità del software.All'essenza, il loop dominante orchestra la gestione degli stati di potere e gestisce abile le interruzioni.Ciò evidenzia la ricerca di sistemi di progettazione che danno la priorità al consumo a bassa energia.

Bilanciamento di leggibilità e portabilità

Il software di crafting in C ti autorizza a una gestione diretta sulle risorse del sistema e garantisce adattabilità su varie piattaforme hardware.Questa decisione facilita l'ottimizzazione delle prestazioni, consentendo ai sistemi di evolversi con le tecnologie che avanzano.L'esperienza pratica dimostra che una chiara struttura del codice facilita significativamente la manutenzione in corso, sottolineando il valore della concentrazione sulla leggibilità durante il processo di sviluppo.

• Tecniche di gestione dell'energia : Negli scenari in cui i sistemi devono funzionare continuamente con un consumo di energia minimo, l'efficace gestione dell'energia diventa una necessità.Il nucleo del software di controllo, il loop principale, eccelle nel governo delle transizioni tra gli stati di potenza, portando a una durata della batteria prolungata e una migliore affidabilità del sistema.Nell'industria, l'integrazione di analisi predittive nella gestione dello stato di potere è riconosciuta come un metodo per ridurre ulteriormente il consumo di energia senza ridurre le prestazioni.

• Navigazione interruzioni per l'ottimizzazione del sistema: Rispondere alle interruzioni è attivo per sostenere le prestazioni del sistema e l'elaborazione efficiente dei dati.L'architettura dovrebbe integrare meccanismi forti per affrontare varie interruzioni, garantendo che i compiti pericolosi siano prioritari mentre quelli meno urgenti sono differiti.Le lezioni da distribuzioni complete di sistemi indicano che il raggiungimento di un equilibrio tra la rapida reattività e il carico di lavoro del controller gestibile migliora il throughput del sistema.

Approcci nelle tecniche di misurazione

L'integrazione di circuiti sofisticati in manometri capacitivi indica un sostanziale progresso nella precisione della misurazione delle pressioni balistiche.Questa svolta consente il delicato monitoraggio effettivo delle variazioni di capacità all'interno di ambienti esplosivi complessi, che alimenta il profondo desiderio di cogliere trasformazioni rapide e dinamiche.

In questi intricati contesti, l'integrazione riuscita deriva dall'attenzione scrupolosa a ogni aspetto minuto.L'accuratezza delle misurazioni è ampiamente modellata dalla stabilità dei componenti del manometro e dalla durata del suo design contro i disturbi esterni.È possibile escogitare metodi in modo creativo per ridurre il rumore e le interferenze, garantendo che i dati rimangano trasparenti anche in condizioni estreme.Questo approccio può includere l'applicazione intelligente dei metodi di schermatura e la scelta saggia dei materiali noti per la loro forte resistenza termica.

Dopo aver acquisito i dati, la sua interpretazione richiede l'uso di algoritmi intricati per analizzare con precisione i cambiamenti nella capacità.Gli intricati dettagli delle reazioni esplosive, come picchi di pressione fugace e improvvisi cambiamenti nell'ambiente, richiedono un quadro analitico approfondito.Spesso è possibile utilizzare modelli di simulazione per prevedere potenziali irregolarità e verificare i loro effetti sulla precisione delle misurazioni.Le intuizioni estratte da questi modelli contribuiscono in modo significativo al perfezionamento dei metodi sperimentali e al rafforzamento della resilienza del sistema.

Conclusione

Il chip PS021 e la sua integrazione nei moderni circuiti di misurazione rappresentano una svolta nella tecnologia di rilevamento capacitivo.Affrontando le complessità delle misurazioni a bassa capacità, stabilisce un nuovo standard per precisione, velocità e affidabilità.La sua progettazione modulare e il funzionamento ad alta efficienza energetica consentono l'integrazione senza soluzione di continuità in diverse applicazioni, dai sistemi automobilistici all'elettronica di consumo.Mentre le industrie continuano a richiedere una maggiore precisione e innovazione, l'adozione di soluzioni avanzate come il chip PS021 sottolinea un approccio lungimirante per superare le limitazioni tradizionali, aprendo la strada ai progressi trasformativi nella tecnologia dei sensori e oltre.
