Come il gal20v8b-25qp può migliorare i tuoi progetti logici

Gal20v8b-25QP è un dispositivo logico programmabile compatto e potente creato per operazioni digitali rapide e flessibili.Con i suoi rapidi ritardi di 5N e una facile riprogrammabilità, ti aiuta a tenere il passo con le modifiche al design senza perdere tempo.Che tu stia creando nuovi circuiti o aggiornando quelli esistenti, questo dispositivo si adatta a molte configurazioni, compresi i vecchi formati PAL.Risparmia inoltre energia e supporta prestazioni ad alta velocità, rendendola eccezionale per varie applicazioni elettroniche.Troverai funzionalità come circuiti di test integrati, configurazioni logiche multiple e archiviazione dei dati di lunga durata.Dal controllo dei tempi alla gestione del segnale, questo chip gestisce tutto.Se stai cercando una soluzione logica affidabile che mantenga i sistemi in funzione in modo efficiente, il Gal20v8b-25QP merita uno sguardo più da vicino.

Catalogare

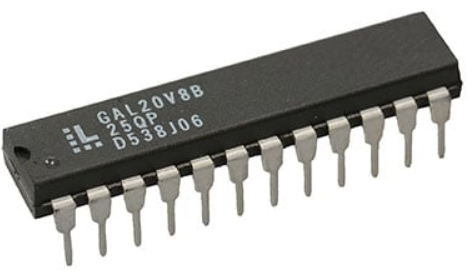

Panoramica Gal20v8b-25QP

IL Gal20v8b-25qp è un dispositivo logico programmabile rapido e flessibile progettato per supportare una vasta gamma di funzioni logiche.Funziona con la tecnologia CMOS e presenta un rapido ritardo di propagazione massima 5NS, rendendolo ideale per applicazioni ad alta velocità.Con la sua tecnologia Gate galleggianti E2, è possibile cancellarla e riprogrammarla in meno di 100 ms, il che risparmia tempo durante gli aggiornamenti di progettazione.Il dispositivo supporta molte configurazioni logiche grazie alla sua logica di uscita regolabile Macrocell (OLMC), inclusa la piena compatibilità con le architetture PAL standard.I circuiti di test integrati assicurano che ogni unità funzioni perfettamente prima di lasciare la fabbrica.È costruito per durare, con oltre 100 cicli di cancellazione/scrittura e archiviazione dei dati che vale per più di 20 anni.Sia che tu stia lavorando a un nuovo design o in sostituzione di parti legacy, il Gal20v8b-25QP ti offre la flessibilità e le prestazioni di cui hai bisogno.

Alla ricerca di Gal20v8b-25qp alla rinfusa?Contattaci per controllare lo stock corrente, i tempi di consegna e i prezzi.

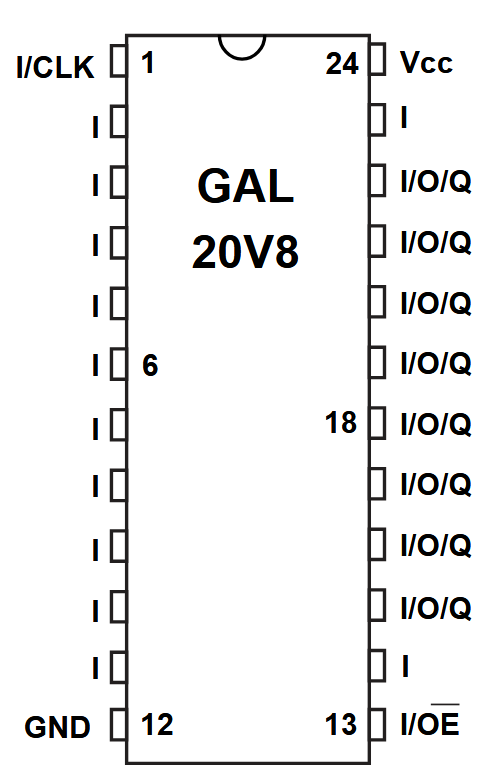

Gal20v8b-25qp Dettagli di pinout

Funzioni PIN

Numero pin	Nome PIN	Descrizione
1	I/clk	Input o orologio
2–9	IO	Pin di input
10	IO	Ingresso
11	IO	Ingresso
12	GND	Terra
13	I/OE	Input o output Abilitare
14–23	I/o/q	Ingresso, output, o output con feedback
24	VCC	Tensione di alimentazione

Caratteristiche di Gal20v8b-25QP

Prestazioni logiche veloci

Ottieni un rapido ritardo di propagazione di 5 ns e una frequenza fino a 166 MHz, il che rende questo dispositivo una scelta forte per le operazioni logiche digitali veloci.

Uso di potenza efficiente

La Gal20v8b-25QP utilizza la tecnologia CMOS Ultramos® che riduce l'uso di energia fino al 75% rispetto ai vecchi dispositivi bipolari.Disegna solo circa 75 mA su versioni standard e 45 mA su quelle a bassa potenza.

Facile riprogrammazione

Grazie alla sua tecnologia cellulare E2, puoi riprogrammare rapidamente il dispositivo con tempi di cancellazione inferiori a 100 ms.Questo ti consente di regolare i progetti logici senza sostituire l'hardware.

Impostazione logica flessibile

Con otto macrocelle logiche di output, il dispositivo supporta molti progetti logici.Funziona anche con formati Pal® a 24 pin, quindi puoi usarlo nelle configurazioni più vecchie senza modificare il design.

Inizio e test fluidi

Tutti i registri supportano il precarico e il ripristino dell'energia, il che aiuta il circuito a iniziare in modo pulito.Ogni dispositivo è anche completamente testato prima che venga spedito, quindi sai che funzionerà subito.

Specifiche tecniche GAL20V8B-25QP

Prodotto Attributo	Valore attributo
Produttore	Semiconduttore reticolare
Fornitura di tensione - interno	4.75V ~ 5.25V
Pacchetto dispositivo fornitore	24-pdip
Serie	Gal®20v8
Tipo programmabile	Ee pd
Pacchetto / caso	24 Dip (0,300 ", 7,62 mm)
Pacchetto	Scatola
Temperatura operativa	0 ° C ~ 75 ° C (TA)
Numero di macrocelle	8
Tipo di montaggio	Attraverso il buco
Tempo di ritardo TPD (1) Max	25 ns
Numero di prodotto di base	Gal20v8

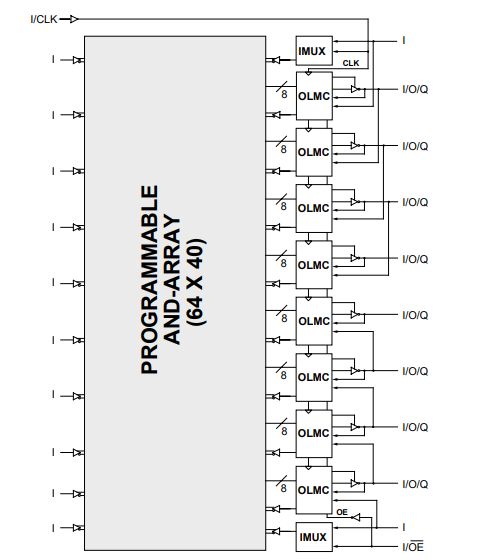

Schema a blocchi funzionale di Gal20v8b-25qp

Lo schema a blocchi funzionale del Gal20v8b-25QP mostra come il dispositivo elabora i segnali di ingresso e produce output.Include un programmabile e un array che combina segnali di input in vari modi.Queste combinazioni vengono quindi inviate a otto macrocelle logiche di output (OLMC), che possono essere impostate come funzioni logiche semplici o complesse.Ogni OLMC può essere configurato per funzionare in diverse modalità, come registrato o combinato, e può avere una polarità di output programmabile.Questa configurazione consente progetti logici flessibili e consente al dispositivo di emulare varie funzioni logiche.Il diagramma evidenzia anche l'uso di un ingresso dell'orologio e un controllo di output, che aiutano a gestire i tempi e l'attivazione delle uscite.Nel complesso, il diagramma illustra come può essere programmato il Gal20v8b-25QP per eseguire una vasta gamma di operazioni logiche nei circuiti elettronici.

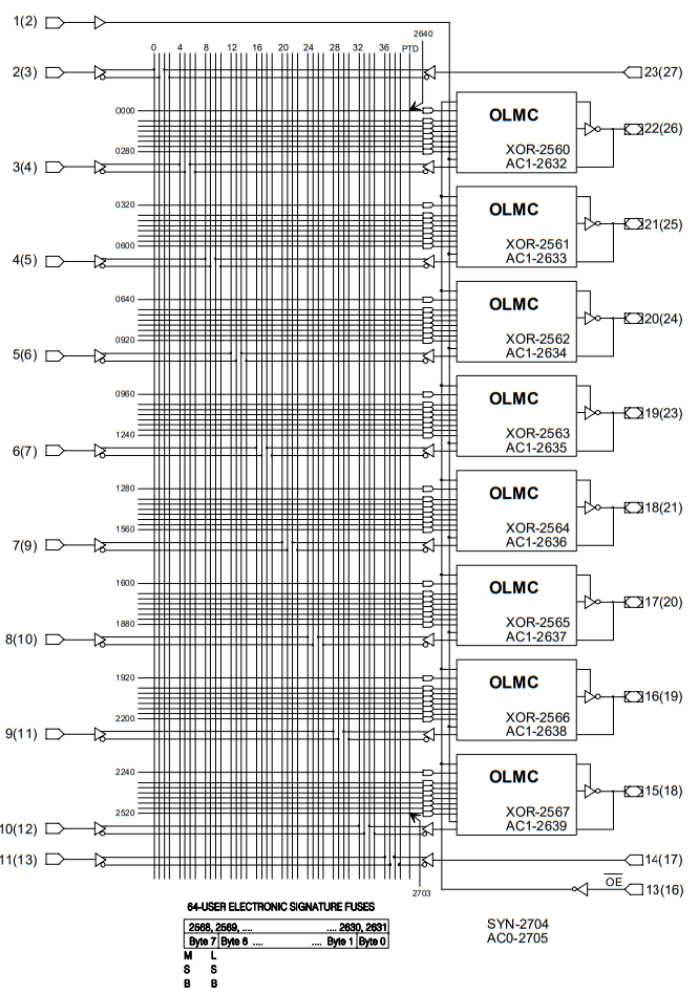

Diagramma logico della modalità registrata di Gal20v8b-25qp

Nella modalità registrata del Gal20v8b-25QP, ogni macrocell logico di output (OLMC) è impostato per includere un flip-flop di tipo D.Questa configurazione consente al dispositivo di archiviare e sincronizzare i segnali di uscita con un ingresso di clock condiviso, che è collegato al pin 1. La funzione Abilita di uscita è controllata tramite Pin 13. Questa configurazione garantisce che le uscite cambino solo a bordi specifici di clock, fornendo tempistiche stabili e prevedibili.Ogni macrocell può essere programmato per funzionare come output registrato o come pin di input/output, offrendo flessibilità nel design.Questa modalità è particolarmente utile nelle applicazioni in cui tempi precisi e sincronizzazione sono importanti.

Applicazioni di Gal20v8b-25qp

Controllo DMA

È possibile utilizzare le operazioni GAL20V8B-25QP per gestire le operazioni di accesso alla memoria diretta (DMA).Aiuta a gestire i trasferimenti di dati senza rallentare il processore, mantenendo il sistema senza intoppi.

Controllo della macchina a stato

Questo dispositivo funziona bene nella creazione e nel controllo delle macchine a stato.Che tu stia costruendo sequenze di temporizzazione o logica di controllo personalizzato, la sua velocità rapida e il design flessibile lo rendono affidabile.

Elaborazione grafica ad alta velocità

Se il progetto prevede la gestione di video o immagini, Gal20v8b-25QP può supportare attività grafiche rapide gestendo i processi logici che richiedono tempi di reazione rapidi.

Aggiornamento logico per design standard

È perfetto per sostituire i vecchi componenti logici standard.Ottieni velocità più elevate e una migliore efficienza senza cambiare la configurazione generale, semplificando gli aggiornamenti.

Usato in molti campi

Dalle auto agli strumenti industriali, ai gadget di consumo, all'ingranaggio delle telecomunicazioni e ai sistemi di dati: questo dispositivo si adatta a tutti.Ottieni una parte flessibile che funzioni in molti ambienti diversi.

Vantaggi e svantaggi Gal20v8b-25QP

Vantaggi

• Il ritardo di propagazione rapido 5 ns supporta operazioni logiche rapide

• Affidabile con un massimo di 100 cicli di cancellazione/scrittura e ritenzione di dati lunghi

• Uso di energia inferiore lo rende adatto per i progetti consapevole dell'energia

• forte resistenza al rumore per prestazioni stabili in varie impostazioni

• Facile da installare utilizzando il montaggio standard a foro

Svantaggi

• limitato a 20 pin di input/output, che potrebbero non adattarsi a progetti complessi

• Il formato PLD più vecchi potrebbe non supportare nuovi ambienti di programmazione

Alternative Gal20v8b-25QP

Parte Numero	Produttore	Caratteristiche chiave	Usa caso/note
Gal20v8b-25lpn	Semiconduttore reticolare	Identico a gal20v8b-25qp ma viene fornito in imballaggio tubo.Stesso Specifiche e prestazioni.	Utilizzato nei sistemi che necessitano delle stesse specifiche elettriche di -25qp ma con imballaggio a metropolitana.
Gal20v8b-25LP	Semiconduttore reticolare	Corrisponde a -25qp in tutti gli aspetti tecnici; consegnato in confezionamento a scatola.	Ideale per i progetti logici a foro attraverso Il metodo di confezionamento è flessibile.
Gal20v8b-25qji	Semiconduttore reticolare	Pacchetto a montaggio superficiale da 28 plcc, gamma di tensione più ampia (4.5V - 5,5 V), intervallo di temperatura estesa.	Ottimo per i design a montaggio di superficie in ambienti più severi dovuti per una gamma di temperature più ampia.

Informazioni sul semiconduttore reticolare

Il semiconduttore reticolare è la società dietro il Gal20v8b-25QP.Si concentrano sulla creazione di dispositivi logici programmabili piccoli, efficienti e facili da usare.Troverai i loro prodotti in molti sistemi quotidiani, dagli strumenti di comunicazione alle attrezzature industriali.Il reticolo progetta le loro parti per essere flessibili, veloci e affidabili, il che ti aiuta a costruire e aggiornare i tuoi progetti con fiducia.Se stai cercando soluzioni semplici che funzionano bene senza usare troppa potenza o spazio, il reticolo è un marchio di cui ti puoi fidare.

Conclusione

Il Gal20v8b-25QP ti offre un modo intelligente per gestire compiti logici complessi con velocità e facilità.Offre flessibilità nella configurazione, supporta operazioni digitali veloci ed è facile da aggiornare grazie alla sua rapida capacità di riprogrammazione.Che tu stia lavorando su piccoli progetti o costruendo sistemi più grandi, questo dispositivo si adatta bene senza bisogno di molta potenza.La sua affidabilità e compatibilità a lungo termine con i progetti più vecchi lo rendono anche una scelta solida per gli aggiornamenti.Ottieni prestazioni forti in un pacchetto semplice e adattabile.Se stai costruendo circuiti logici e desideri qualcosa di affidabile, il GAL20V8B-25QP è un'opzione forte da considerare.

PDF da foglio dati

Gal20v8b-25qp Date foglio di foglio:

Gal20v8b-25qp.pdf

Gal20v8b-25qp.pdf
