La guida definitiva ai codici a colori dei fili nei moderni sistemi elettrici

Il modo in cui i nostri sistemi elettrici usano i colori non è solo per l'aspetto.Ogni colore del filo ora indica una funzione specifica, facilitando l'identificazione e la gestione corretta dei componenti elettrici durante l'installazione e la manutenzione.Ciò non solo accelera i processi operativi, ma riduce anche le possibilità di errori e aiuta sia gli utenti che i tecnici a rimanere al sicuro.Questo articolo esplora l'importanza dei codici a colori del filo, il loro impatto sulla sicurezza e sulla funzionalità e sugli standard globali che li guidano.Osservando la storia e i dettagli di questi codici a colori, evidenziamo il loro ruolo chiave nel rendere i sistemi elettrici più efficienti e più sicuri.

Catalogare

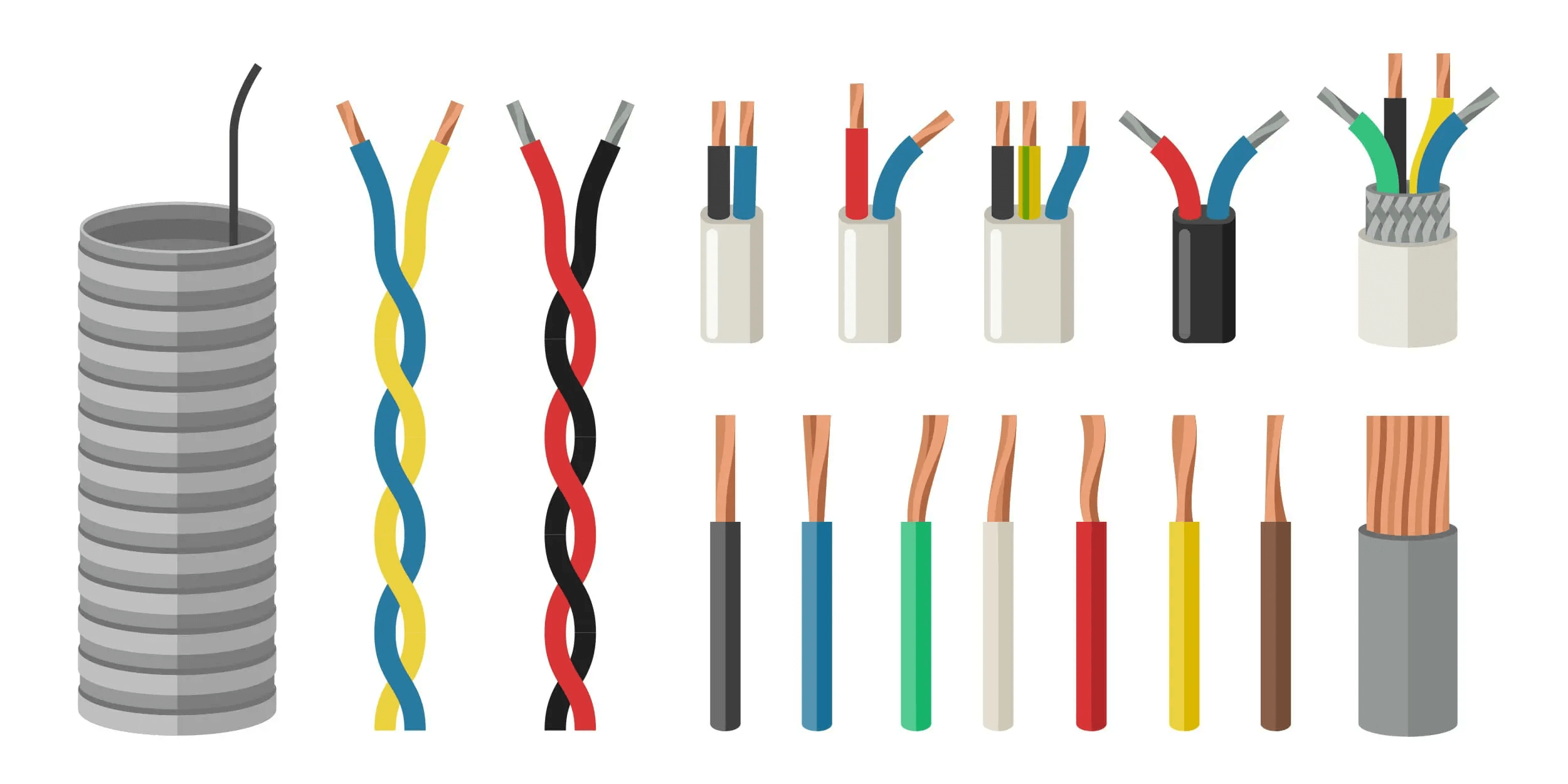

Figura 1: colori del filo

L'evoluzione dei codici a colori del filo

Man mano che i sistemi elettrici divennero complessi all'inizio del ventesimo secolo, la necessità di colori di filo standardizzati divenne chiara per evitare incidenti e inefficienza.L'introduzione di codici di colore standardizzati negli Stati Uniti durante gli anni '20 iniziò un movimento globale verso regolamenti simili.Nel 1928, il National Electrical Code (NEC), crea un quadro coerente per le installazioni elettriche.Prima di questo regolamento, il cablaggio elettrico era un mix di vari colori e configurazioni, che portavano a confusione e situazioni pericolose.Senza un codice colore uniforme, anche semplici compiti elettrici erano pericolosi e impegnativi.Nel tempo, questi codici sono stati perfezionati attraverso i progressi tecnologici e la collaborazione internazionale, con conseguenti sofisticati sistemi di codifica a colori che utilizziamo oggi.Il continuo sviluppo di questi standard dimostra un forte impegno per la sicurezza e l'efficienza nel campo elettrico, evidenziando come la standardizzazione può portare a miglioramenti significativi sia nella pratica che nel protocollo.

Codici a colori del codice elettrico nazionale (NEC)

Il National Electrical Code (NEC) fornisce un sistema di codifica a colori per il cablaggio residenziale per migliorare la sicurezza e l'efficienza operativa.Questo sistema assegna colori specifici a diversi conduttori, rendendo più facile identificarli e ridurre gli errori durante il lavoro elettrico.

Figura 2: colori del filo

• Conduttori caldi

I conduttori caldi hanno isolamento rosso, nero o talvolta bianco con strisce rosse o nere.Questi fili trasportano elettricità dall'interruttore a prese a prese, infissi o switch.Identificare questi cavi attivi questioni per gli elettricisti che eseguono le connessioni del circuito iniziale li aiuta a garantire che tutto sia collegato correttamente e in sicurezza.

• Fili neutri

I fili neutri sono contrassegnati in bianco o grigio.Il loro compito è quello di restituire la corrente elettrica all'alimentazione dopo aver viaggiato attraverso i fili caldi.L'uso di colori coerenti per i fili neutri aiuta gli elettricisti a stabilire connessioni sicure e accurate per completare i circuiti elettrici, garantendo che dispositivi ed elettrodomestici funzionino correttamente.

• Fili di terra

I fili di terra sono rame nude o rivestiti in isolamento verde.Forniscono un percorso sicuro affinché l'elettricità venga deviata nella terra in caso di guasto, come un corto circuito.Ciò previene le scosse elettriche e garantisce la sicurezza generale.

• Fili per viaggiatori

Per gli interruttori a tre vie, il NEC specifica il blu e il giallo per i fili dei viaggiatori.Questi fili cambiano il loro ruolo a seconda della posizione dell'interruttore, consentendo il controllo di una singola luce da più posizioni.Questa codifica a colori aiuta gli elettricisti a gestire il cablaggio in configurazioni di interruttori complessi, migliorando sia la funzionalità che la sicurezza.

Codici a colori per guaina per cavi

Il colore della guaina esterna sui cavi elettrici non è solo per l'aspetto;Indica l'indicatore del filo, la sua capacità e le applicazioni adeguate.Questo codifica a colori aiuta a identificare rapidamente le caratteristiche di un cavo, rendendo la selezione e l'installazione più sicure ed efficienti.

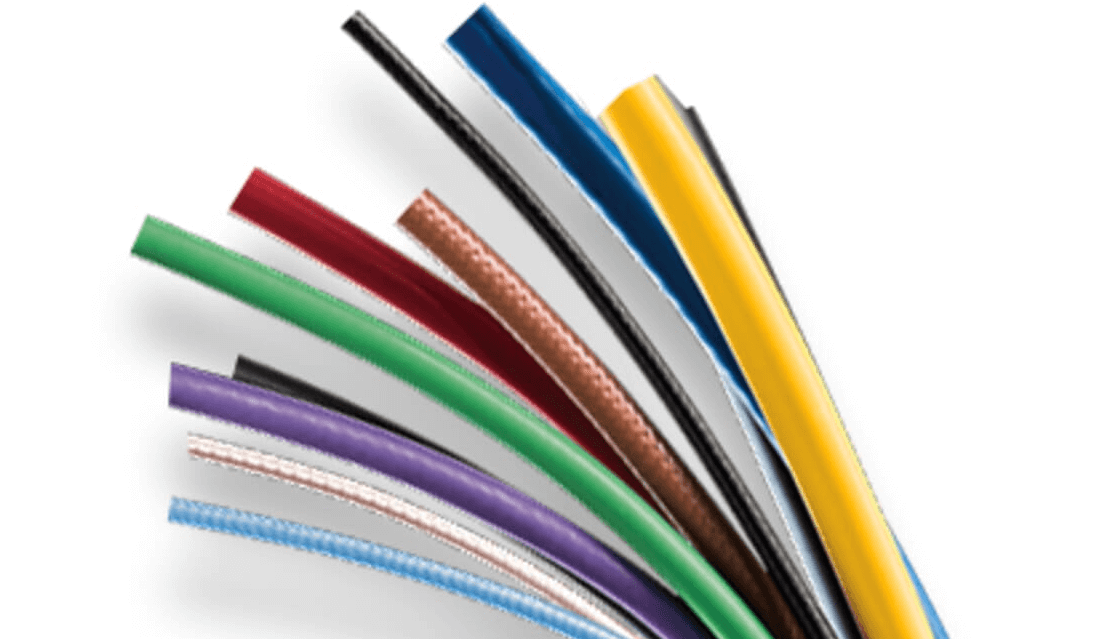

Figura 3: colore della guaina del cavo

• Rivestimento bianco

La guaina bianca copre i fili di calibro 14 usati in circuiti a 15 amp.Questi sono standard per l'illuminazione interna e alcuni circuiti di ricettacolo che non richiedono un alto amperaggio.La trama bianca semplifica l'identificazione dei circuiti che gestiscono carichi moderati, guidando elettricisti e appassionati di fai -da -te.

• Rivestimento giallo

La guaina gialla indica fili a 12 calibri per circuiti a 20 amp.Questo cablaggio è comune nelle cucine e nei bagni, in cui sono installati prese per gli elettrodomestici come miscelatori, asciugaci e tostapane.Il colore giallo garantisce un rapido riconoscimento, aiutando a posizionare il cablaggio in aree con maggiori esigenze elettriche.

• Rivestimento arancione

Le case arancione ospitano fili di calibro a 10 calibri per circuiti da 30 amp.Questo indicatore viene utilizzato per elettrodomestici più grandi come condizionatori d'aria e lavatrici che necessitano di più energia elettrica.Il colore arancione segnala rapidamente gli installatori alla maggiore capacità, garantendo installazioni corrette e sicure.

• Rivestimento nero

La guaina nera indica cavi che possono gestire tra 40 e 60 amp.Questi sono ideali per elettrodomestici ad alte richieste e alcune attrezzature industriali.I cavi a guaina neri sono progettati per supportare carichi elettrici sostanziali, rendendoli preziosi in ambienti con requisiti di potenza intensiva.

• Rivestimento grigio

La guaina grigia viene utilizzata per i cavi in ​​luoghi esterni o bagnati.Questi fili devono sopravvivere all'umidità e all'esposizione all'ambiente rimanendo al sicuro e funzionano correttamente.Quando si installano le linee di alimentazione in regioni umide o si installano luci esterne, è necessaria una guaina grigia.

Vantaggi dei fili con codice colore

Sicurezza migliorata

La codifica a colori nel cablaggio elettrico migliora notevolmente la sicurezza.Diversi colori dei fili servono come segnali visivi, contribuendo a prevenire le idee sbagliate e ridurre i rischi elettrici.Gli elettricisti possono identificare rapidamente i tipi di filo, il che è utile per evitare il contatto con fili vivi durante l'installazione o la manutenzione.Questo chiaro riconoscimento delle funzioni di filo garantisce condizioni di lavoro più sicure e aiuta a prevenire gravi incidenti elettrici.La rigorosa aderenza a questi codici a colori deve essere mantenuta per tutti i soggetti coinvolti nel lavoro elettrico.

Risoluzione efficiente dei problemi

La codifica a colori semplifica la risoluzione dei problemi.Semplifica compiti come l'aggiunta di nuovi apparecchi o l'esecuzione della manutenzione.I tecnici possono tracciare e identificare i fili per il loro colore, che accelera la diagnosi e la riparazione dei guasti del sistema.Questa efficienza riduce il tempo necessario per le riparazioni e riduce al minimo i tempi di inattività, consentendo un rapido ripristino delle operazioni normali con interruzione minima.

Collaborazione e comunicazione migliorate

Un sistema universale di codifica a colori migliora la comunicazione tra i professionisti elettrici.I colori dei fili standardizzati riducono gli incomprensioni ed errori durante le installazioni e le riparazioni.Questa comprensione condivisa crea un ambiente di lavoro più coeso ed efficiente, migliorando sia la sicurezza che l'efficienza nei progetti elettrici.

Empowerment dei non professionisti

Comprensione dei colori dei fili di base può beneficiare di proprietari di case e non professionisti.Questa conoscenza consente loro di eseguire semplici compiti elettrici, come la sostituzione di lampade o l'installazione di prese, in modo più sicuro e sicuro.La familiarità con i codici a colori può anche risparmiare costi riducendo la necessità di assistenza professionale con piccoli aggiustamenti e installazioni.

Adesione alla conformità normativa e all'adesione alla sicurezza

Conoscere i codici a colori del filo deve essere mantenuto per garantire che le modifiche o le aggiunte ai sistemi elettriche soddisfino le norme di sicurezza.Questa conoscenza è utile anche durante le ispezioni, consentendo l'identificazione e la correzione di potenziali problemi o pericoli.L'adesione a questi standard aiuta a mantenere la sicurezza e la funzionalità del sistema, migliorando la durata e l'affidabilità delle installazioni elettriche.

Standardizzazione tra i sistemi di alimentazione

Il mantenimento di un ambiente elettrico sicuro e conforme dipende dal seguire gli standard di codifica a colori sia per i circuiti CA che per DC.Questa pratica soddisfa i requisiti normativi e aiuta a prevenire incidenti elettrici.La standardizzazione tra i sistemi di alimentazione garantisce un approccio sistematico che migliora la sicurezza e facilita una manutenzione efficiente.

Standard di codice del colore elettrico

Il mantenimento della sicurezza e dell'efficacia del lavoro elettrico richiede una comprensione della codifica a colori delle linee elettriche.Ecco uno sguardo dettagliato su ogni codice colore e i suoi usi pratici:

Fili neri

I sistemi elettrici nelle case e nelle aziende dipendono entrambi dai fili neri.Trasportano la corrente dalla fonte di alimentazione a punti vendita, switch e altri punti.Questi fili sono sempre vivi, il che significa che possono essere pericolosi se non gestiti correttamente.Poiché sono usati in molti tipi di circuiti, è molto importante identificarli e gestirli attentamente per evitare incidenti.

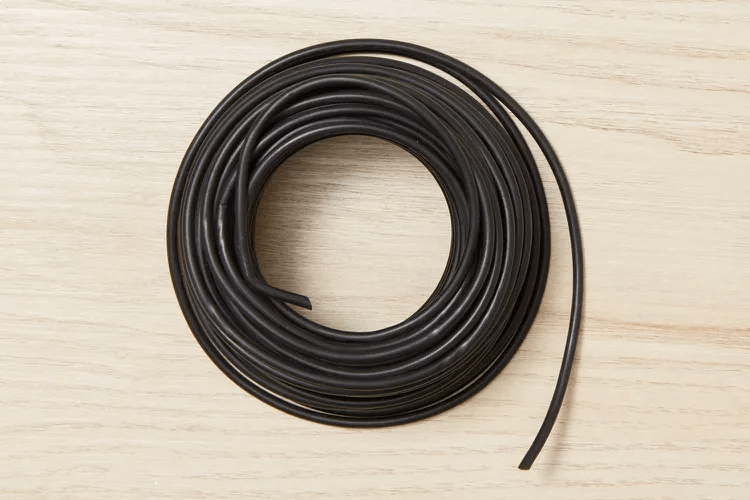

Figura 4: filo nero

Fili rossi

I fili rossi vengono utilizzati in configurazioni specifiche.Trasportano energia in circuiti da 220 volt per elettrodomestici che richiedono molta potenza, come forni e essiccatori.I fili rossi vengono utilizzati anche nei sistemi in cui i rilevatori di fumo sono collegati tra loro per allarmi sincronizzati.I cavi rossi hanno uno scopo nelle case per interruttori a più vie che consentono di controllare le luci da più posizioni e rendono il sistema più funzionale e più sicuro.

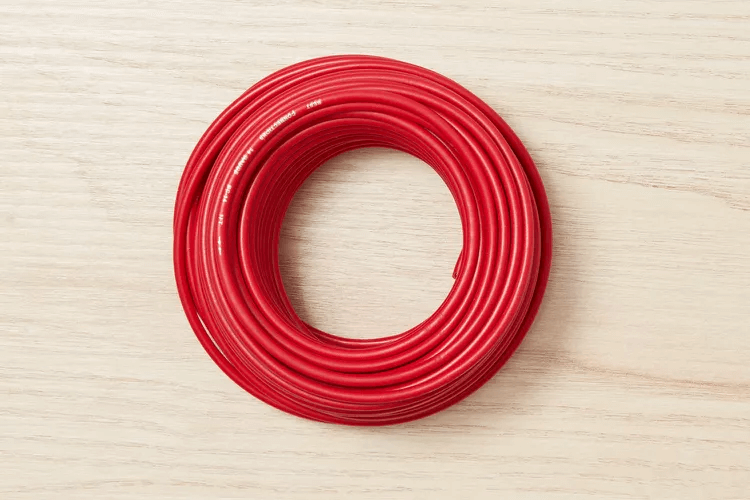

Figura 5: filo rosso

Fili arancioni

Vengono utilizzati fili rossi e arancioni in cui sono necessari diversi livelli di tensione.I fili rossi possono gestire le richieste di energia basse e elevate, a seconda del circuito.I cavi arancioni sono generalmente per tensioni più elevate e sono buoni per la sicurezza e la chiarezza nei sistemi elettrici.Sono spesso utilizzati nelle gambe degli interruttori e nel collegamento di sistemi di sicurezza come i rilevatori di fumo.

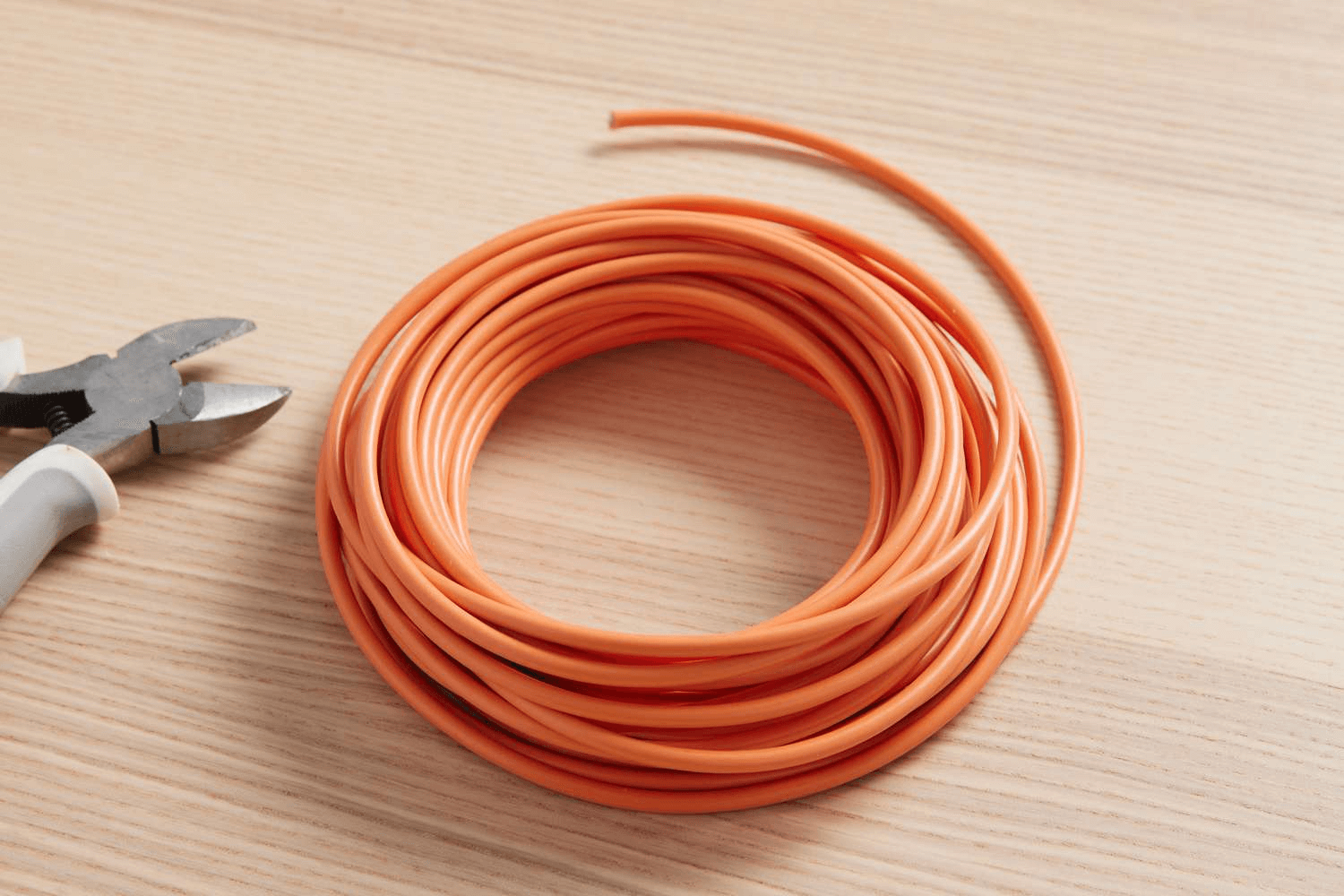

Figura 6: filo arancione

Fili blu e gialli

I fili blu e gialli non sono comunemente usati negli sbocchi standard.Si trovano principalmente nei sistemi che utilizzano i condotti.I fili gialli vengono spesso utilizzati come gambe dell'interruttore per l'illuminazione, mentre i fili blu vengono utilizzati nelle configurazioni di controllo complesse negli edifici.Questi fili hanno ruoli specifici che aiutano a mantenere l'integrità del sistema e prevenire gli errori di cablaggio in installazioni complesse.

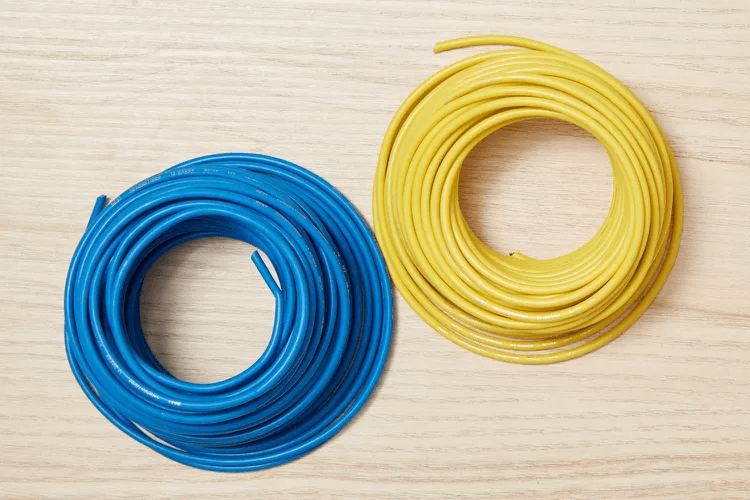

Figura 7: fili blu e gialli

Filo blu

In alcuni casi, i fili blu sono usati come fili neutri.Completano i circuiti restituendo l'elettricità usata alla fonte.Mentre sono generalmente più sicuri, possono essere pericolosi in circuiti sbilanciati o mal gestiti.Ciò evidenzia la necessità di installazione qualificata e un'attenta gestione.

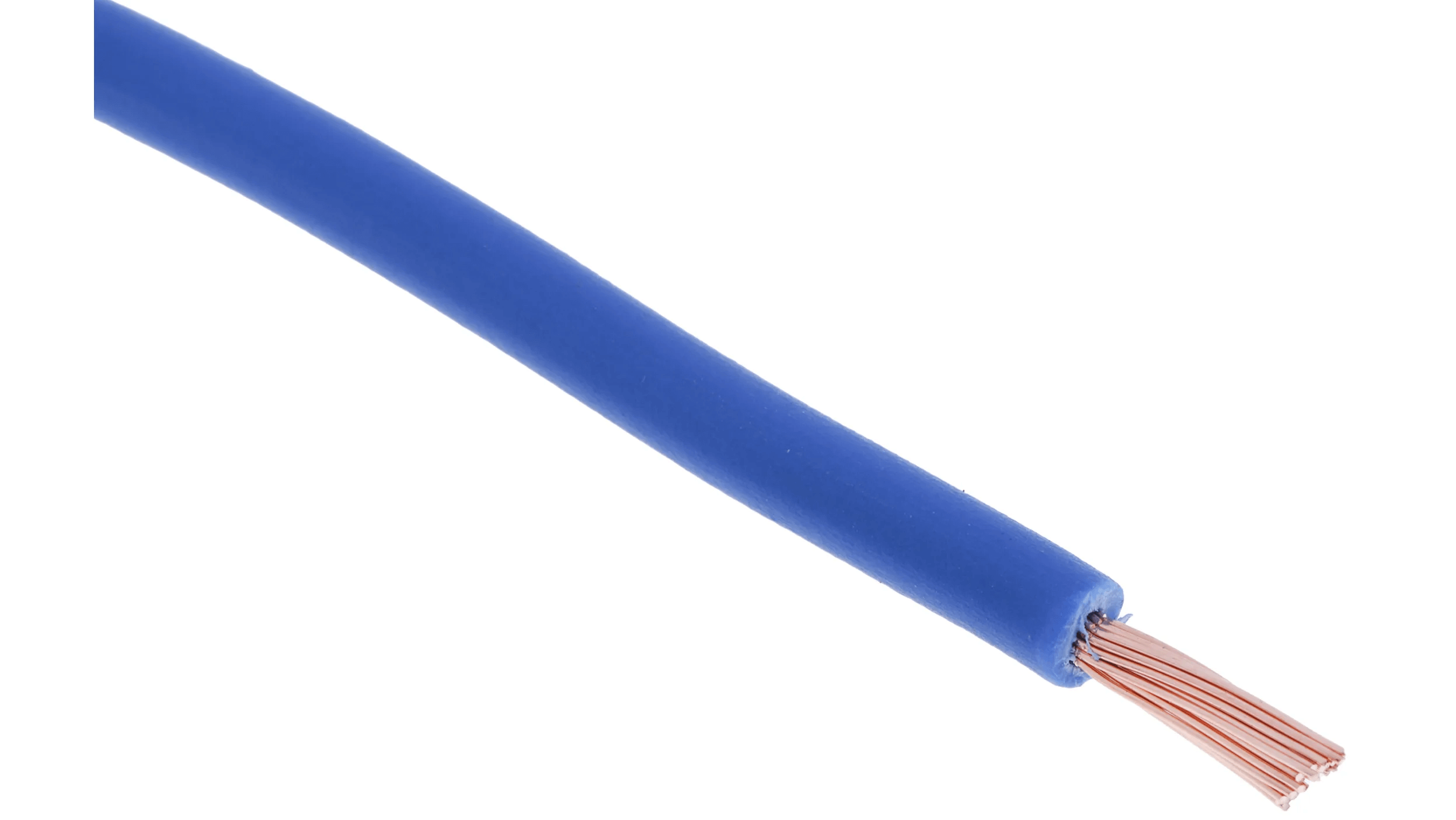

Figura 8: blu filo

Fili bianchi con nastro rosso o nero

Normalmente, i fili bianchi sono neutri.Ma se hanno un nastro rosso o nero, indicano che sono in diretta.Il controllo flessibile del flusso elettrico che queste linee consentono aiuta a configurazioni intricate come interruttori a più vie.Per un funzionamento sicuro, è indispensabile che questi fili siano identificati correttamente.

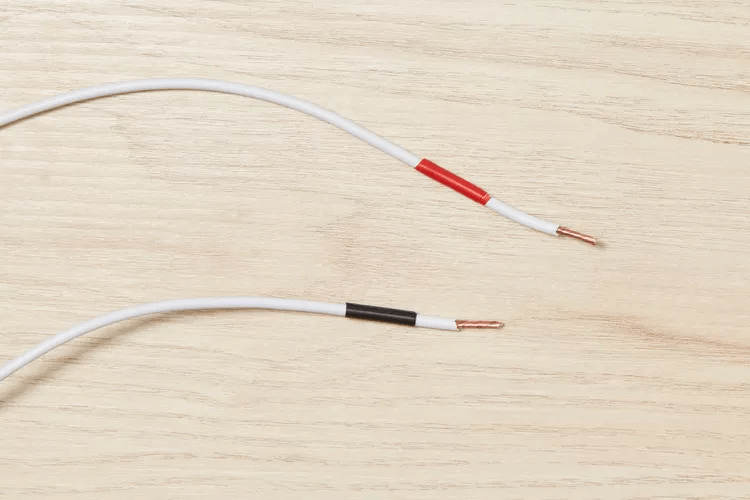

Figura 9: fili bianchi con nastro rosso e nero

Fili verdi

I fili verdi forniscono un percorso a terra.Di deviano l'eccesso o l'elettricità accidentale in modo sicuro nella terra, collegandosi ai terminali di messa a terra.Questo aiuta a proteggere il sistema elettrico dai guasti e riduce il rischio di scosse elettriche o incendi.

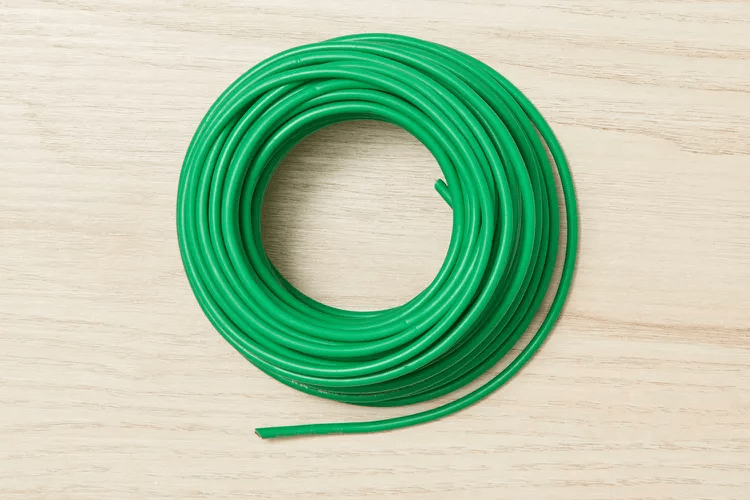

Figura 10: fili verdi

Fili verdi e gialli

Fili verdi con strisce gialle in briciole in metallo di terra di dispositivi, impedendo al trasferimento diretto di elettricità agli utenti.Ciò protegge contro gli shock ed evidenzia l'importanza di pratiche di cablaggio corrette.

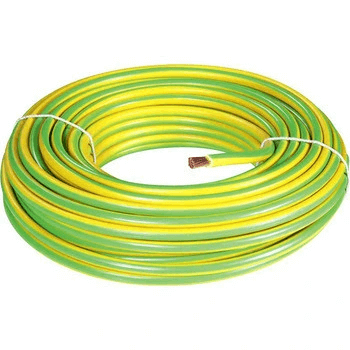

Figura 11: fili verdi e gialli

Fili di rame nudi

I fili di rame nudi sono fondamentali nei sistemi di messa a terra.In molte installazioni, offrono un percorso efficace per le correnti di guasto per tornare a terra.Il loro uso diffuso sottolinea l'importanza di un sistema di messa a terra ben implementato per la sicurezza.

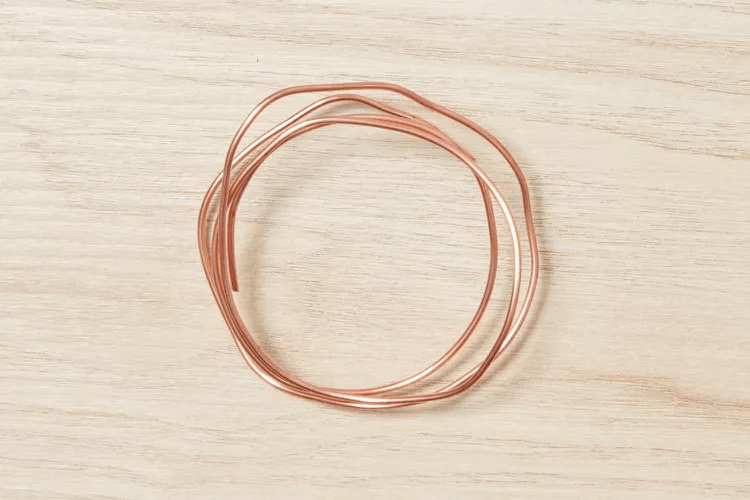

Figura 12: filo di rame nudo

Fili bianchi o grigi

I fili bianchi e grigi riportano la corrente di ritorno alla fonte di alimentazione.Aiutano a bilanciare i circuiti e assicurarsi che funzionino correttamente.Tuttavia, se il circuito è sbilanciato, questi fili possono essere rischiosi.Ciò significa che devono essere gestiti con cura e una comprensione approfondita del sistema.

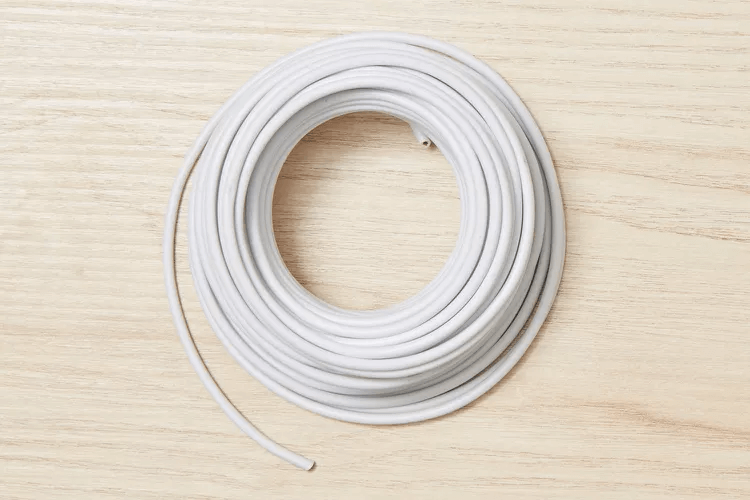

Figura 13: fili bianchi

Figura 14: fili grigi

Fili marroni

I fili marroni trasportano energia all'interno dei circuiti, proprio come altri fili vivi.Porgono rischi di elettrocuzione e devono essere scollegati durante il mantenimento per prevenire incidenti.Il funzionamento elettrico sicuro si basa sulla gestione corretta dei fili marroni.

Figura 15: filo marrone

Venticinque coppia di codice colore

Il codice a colori a 25 coppie viene utilizzato per identificare i singoli fili nei cablaggi con la coppia attorcigliata per le telecomunicazioni.Ogni filo è contrassegnato con due colori: un colore importante e un colore minore.Il colore principale proviene da un gruppo di cinque colori: bianco, rosso, nero, giallo e viola.Il colore minore proviene da un altro gruppo di cinque: blu, arancione, verde, marrone e ardesia.

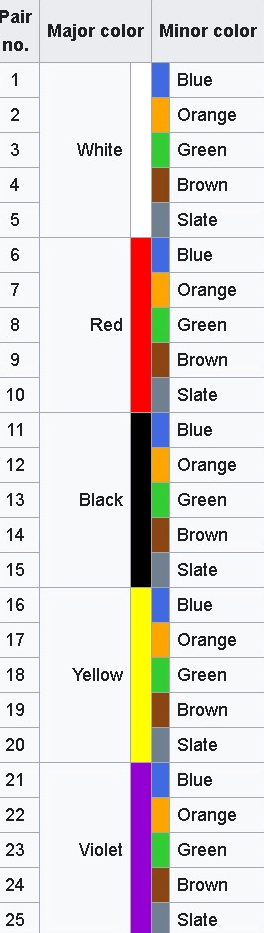

Figura 16: Codici a colori da 25PAIR

Ogni filo ha un colore di sfondo con un tracciante del colore abbinato.Ad esempio, la coppia 9 è marrone rosso.Queste combinazioni di colori aiutano a identificare e organizzare i fili nei sistemi di telecomunicazione.

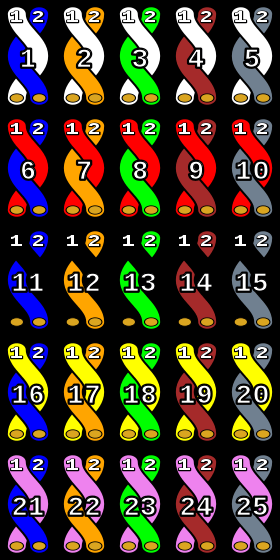

Figura 17: codifica a colori a 25 coppie con coppie contorte solo con codifica a colori solidi

Il vecchio cablaggio del sistema a campana utilizzava un cavo a 4 conduttori con fili rossi, verde, giallo e nero.Questi corrispondono al codice a colori a 25 coppie, aiutando nella transizione e nella comprensione del moderno cablaggio delle telecomunicazioni.

Figura 18: Cablaggio del sistema Old Bell

Il filo e i codici a colori "C" per i termostati

Il filo "C", noto anche come filo comune, è di solito blu ma a volte può essere nero.Fornisce energia continua a sistemi come i termostati, garantendo che funzionino senza interruzioni.Prima di lavorare con il filo "C" in installazioni o riparazioni del termostato, scollegare tutte le fonti di alimentazione per prevenire incidenti.Questa fase di sicurezza deve essere seguita meticolosamente.Una volta spenta la potenza, i tecnici usano un multimetro per verificare che non vi sia corrente elettrica nei fili prima di iniziare il lavoro.Il multimetro misura anche la tensione per garantire che il cablaggio e le connessioni siano corretti per l'uso previsto.

Per identificare e collegare il filo "C" nei sistemi termostati, prima, assicurati che l'alimentazione principale nell'area in cui il termostato viene installato o manutenzione viene disattivato.Successivamente, utilizzare un multimetro per verificare che nessuna corrente scorre attraverso i fili per prevenire scosse elettriche o incidenti.Individua il filo "C" per il suo colore, tipicamente blu o talvolta nero.Se il filo non è immediatamente evidente, fare riferimento allo schema di cablaggio per il sistema HVAC o le linee guida del produttore del termostato.

Collegare il filo "C" al terminale designato del termostato, di solito contrassegnato "C".Il termostato richiede questa connessione per funzionare continuamente.Una volta collegato il filo "C", è consigliabile utilizzare nuovamente il multimetro per garantire che tutto sia impostato correttamente e funzionante.Questo test approfondito garantisce l'efficienza operativa del termostato e migliora la sicurezza del sistema elettrico.Seguire questi passaggi aiuta i tecnici a garantire che il termostato funzioni in modo affidabile, fornendo un climatizzazione ininterrotto.

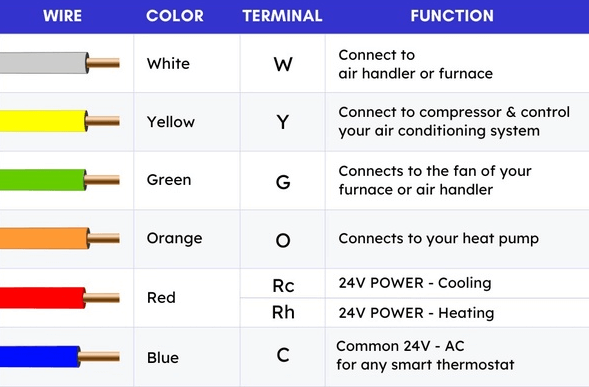

Figura 19: Colori di filo dei termostati comuni

Codici a colori in tre fasi

Nelle reti di distribuzione a bassa tensione (in genere 240 V e 415 V), il sistema a quattro fili trifase è comune.Questa configurazione include tre fili vivi (L1, L2, L3) e un neutro (N).A differenza dei sistemi monofase, in cui la neutro trasporta la corrente per completare un circuito, in un sistema trifase, le fasi stesse formano il circuito.La linea neutra di solito non porta corrente in condizioni normali.

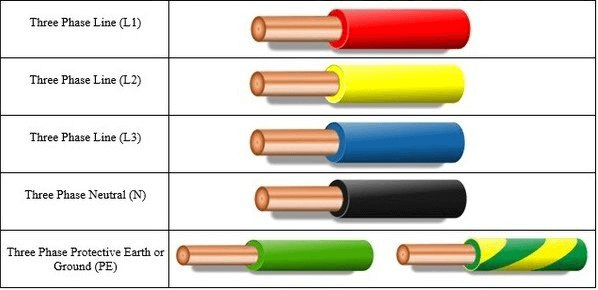

Figura 20: codice colore di un filo trifase

Una tensione di linea a 220 V può essere ottenuta utilizzando questo progetto da una tensione di fase di 380 V, che deve essere fornita per molte applicazioni.La linea neutra serve anche per il rilevamento della corrente di sequenza zero, la necessità di monitorare l'equilibrio dell'alimentazione trifase e garantire la stabilità e la sicurezza operativa.I sistemi di alimentazione trifase sono necessari in contesti commerciali e industriali, guidando macchinari pesanti in modo efficiente e sicuro.Questi sistemi utilizzano una codifica a colori standardizzata: nero per fase A, rosso per fase B e blu per la fase C. L'installazione corretta e la manutenzione continua dipendono fortemente da questa combinazione di colori.

Prima di iniziare qualsiasi lavoro, i tecnici devono identificare ogni filo per il suo colore per determinare la sua fase corrispondente.Evitare le fasi di connessione incrociata, che possono causare problemi elettrici o danni alle apparecchiature, è un must.Quando si collegano i fili, gli elettricisti assicurano che ogni colore si allinei con il rispettivo terminal.Il filo nero, che rappresenta la fase A, si collega al terminale A o 1. Il filo rosso, che rappresenta la fase B, si collega al terminale B o 2. Il filo blu, che rappresenta la fase C, si collega al terminale C o 3. Questo approccio metodico impedisce le idee sbagliatee potenziali guasti operativi.Dopo aver effettuato i collegamenti, gli elettricisti utilizzano tester e multimetri di fase per verificare che ciascuna fase sia correttamente collegata e funziona in modo sicuro.Questo passaggio conferma che l'attrezzatura funzionerà in modo affidabile senza incidenti elettrici.

Clear Color Coding aiuta nella risoluzione dei problemi.Se sorge un problema, i tecnici possono identificare rapidamente e valutare la fase specifica coinvolta, rendendo più facile la diagnosi e la risoluzione dei problemi.Questo efficiente risoluzione dei problemi e riduce i tempi di inattività nelle operazioni industriali.I controlli di manutenzione regolari includono la verifica dell'integrità del cablaggio con codice colore.Gli elettricisti verificano segni di usura, danno all'isolamento o sbiadimento del colore, che possono influire sulla sicurezza e sulla funzionalità.Il mantenimento dell'affidabilità del sistema richiede una codifica a colori precisa e chiara.

Alternati standard di codice colore del cablaggio di potenza corrente

Il cablaggio di potenza AC (corrente alternata) utilizza codici di colore specifici basati su standard elettrici nazionali o regionali.Questi codici a colori garantiscono coerenza e sicurezza nelle installazioni elettriche, aiutando elettricisti e tecnici a identificare e collegare correttamente i cavi.

Codici di colore di potenza AC residenziale e commerciale

Nelle case e negli uffici, i sistemi di alimentazione CA di solito funzionano a 120, 208 o 240 volt.I seguenti codici di colore sono comunemente usati:

Fase	Filo Colore
Fase 1	Nero filo
Fase 2	Rosso filo
Fase 3	Blu filo (in particolare nei sistemi a 208 V)
Neutro	Bianco filo
Terra	Verde, verde con una striscia gialla o un filo nudo

Durante l'installazione, gli elettricisti utilizzano questi codici di colore per collegare correttamente gli apparecchi e le prese elettriche.I fili di fase (nero, rosso e blu) sono collegati ai rispettivi interruttori, garantendo efficacemente la potenza del pannello di distribuzione.

Per la manutenzione o la riparazione, i tecnici identificano rapidamente lo scopo di ogni filo.Ciò consente controlli e correzioni sicure senza interrompere l'integrità del sistema.Il test prevede il controllo dei livelli di tensione tra le fasi e tra fase e neutro.Ciò garantisce che la tensione corrisponde ai valori previsti, confermando la configurazione corretta del sistema.

Codici di colore di potenza CA industriale

In ambienti industriali con tensioni più elevate (277 o 480 volt) per alimentare i macchinari pesanti, i codici di colore differiscono:

Fase	Filo Colore
Fase 1	Marrone filo
Fase 2	Arancia filo
Fase 3	Giallo filo
Neutro	Grigio filo
Terra	Verde, verde con una striscia gialla o un filo nudo

Identifica ogni filo per colore per determinare la sua fase corrispondente.Ciò impedisce le fasi di connessione incrociata, che possono causare guasti elettrici o danni alle apparecchiature.

Collegare i fili in modo che ogni colore si allinei con il rispettivo terminale.Ad esempio, il filo nero (fase 1) al terminale 1, il filo rosso (fase 2) al terminale 2 e il filo blu (fase 3) al terminale 3. Ciò impedisce male errate e guasti operativi.Dopo aver effettuato le connessioni, utilizzare tester di fase e multimetri per verificare il funzionamento corretto e sicuro.Ciò conferma che il sistema funziona in modo affidabile senza incidenti elettrici.

Clear Color Coding aiuta nella risoluzione dei problemi.Se sorge un problema, i tecnici possono identificare rapidamente e valutare la fase specifica coinvolta, rendendo più facile la diagnosi e la risoluzione dei problemi.Controllare regolarmente l'integrità del cablaggio con codice colore.Cerca segni di usura, danno all'isolamento o sbiadimento del colore.Affinché un sistema rimanga affidabile nel tempo, la codifica a colori deve essere accurata e chiara.

Standard di codice colore del cablaggio di potenza corrente corrente

I sistemi di alimentazione DC (corrente continua) utilizzano codici di colore specifici per identificare diversi conduttori, migliorare la sicurezza, la coerenza ed efficienza nelle installazioni di cablaggio e la manutenzione.Questi codici di colore sono desiderati per la corretta identificazione e la connessione dei fili nei circuiti di alimentazione CC.

DC Cablaggio di potenza	Colore Codice
Positivo	Rosso filo
Negativo	Nero filo
Terra	Bianco o filo grigio

A causa della variabilità degli standard di colore del cablaggio, gli elettricisti e i tecnici devono seguire pratiche accurate quando si tratta di cablaggio DC.Dovrebbero identificare visivamente i colori dei fili in base alla documentazione o agli standard del sistema.La vera polarità e tensione dei fili devono sempre essere confermate con un voltmetro, poiché le ipotesi fatte esclusivamente sulla base del colore possono comportare errori perché le procedure adeguate non vengono seguite.Quando si collegano i fili, assicurarsi che siano abbinati in base alla loro polarità verificata, in particolare in sistemi come quadri elettrici automobilistici o pannelli di controllo industriale.

La potenza DC viene utilizzata principalmente nelle applicazioni che richiedono un controllo di tensione stabile e preciso.Ad esempio, i sistemi del tramway in genere funzionano a circa 600 V, mentre i sistemi di trazione DC ferroviari possono utilizzare 1,5 kV tra il filo del collettore di binario e aereo.I macchinari industriali come ascensori, stampa e varie altre macchine che richiedono un controllo a velocità regolare spesso si basano sulla potenza DC.I processi di elettro -elettorale e di ricarica della batteria utilizzano anche DC per la sua capacità di fornire tensione e corrente coerenti.

I sistemi DC sono generalmente configurati come configurazioni a 2 fili o a 3 fili.Un sistema a 2 fili include un terminale positivo e uno negativo, mentre un sistema a 3 fili incorpora una linea di terra o neutra aggiuntiva per la sicurezza e la stabilità nelle applicazioni di potenza più elevate.Il mantenimento dell'integrità e della sicurezza del sistema richiede una forte attenzione alle procedure operative e alla codifica a colori.La corretta gestione del cablaggio DC impedisce i guasti operativi, garantisce la sicurezza dei tecnici e migliora l'affidabilità complessiva del sistema di alimentazione.

Codice colore elettrico per paese/regione

Per gestire in modo sicuro i sistemi elettrici, si deve essere a conoscenza dei codici di colore per il cablaggio elettrico, che possono variare a seconda del paese o della regione.Il mantenimento della sicurezza e delle caratteristiche del sistema elettrico richiede una comprensione degli standard locali.I professionisti possono aiutare a garantire che i sistemi elettrici siano sicuri, affidabili ed efficienti aderendo a questi standard di colore regionali, il che riduce i rischi e migliora le prestazioni complessive.

• Stati Uniti

Negli Stati Uniti, sono necessari standard di colore per identificare le funzioni di filo all'interno di vari sistemi elettrici.Setup residenziali e commerciali tipici (sistemi 120/240V) Utilizzo:

Collocamento	Filo Funzione	Colori)
Residenziale Sistemi	Caldo fili	Nero, rosso
	Neutro	Bianco
	Terra	Verde o rame nudo
Commerciale Sistemi (120/208V)	Caldo fili	Nero, Rosso & blu
	Neutro	Bianco
	Terra	Verde o rame nudo
Industriale Applicazioni (277/480V)	Caldo fili	Marrone, arancione o viola, giallo
	Neutro	Grigio
	Terra	Verde o rame nudo

• Canada

Gli standard del Canada sono simili a quelli negli Stati Uniti, ma occasionalmente usano il rosso o il blu per i fili caldi in configurazioni specifiche.Per configurazioni di tensione DC:

Applicazione Tipo	Filo Funzione	Colori)
Standard	Caldo fili	Nero, Rosso & blu
	Neutro	Bianco
	Terra	Verde o rame nudo
DC Configurazioni di tensione	Positivo	Rosso
	Negativo	Nero
	Terra	Bianco

• Regno Unito

Filo Funzione	Colori)
Caldo	Marrone
Neutro	Blu
Terra	Verde con strisce gialle

Gli standard europei seguono la Commissione elettrotecnica internazionale (IEC).

• Germania

Utilizza la stessa combinazione di colori del Regno Unito, sottolineando l'uniformità in tutto il continente.Questi standard aiutano a garantire coerenza e sicurezza tra le installazioni, semplificando il lavoro per i professionisti elettrici e riducendo la probabilità di errori.

• China

Filo Funzione	Colori)
Caldo	Rosso
Neutro	Nero
Terra	Verde

• Giappone

Filo Funzione	Colori)
Caldo	Marrone
Neutro	Blu
Terra	Giallo con strisce verdi

Come controllare e mantenere la sicurezza del cablaggio elettrico?

Identificazione di potenziali rischi: verificare regolarmente odori insoliti o segni di danno visibili, come segni di ustioni attorno a prese elettriche o apparecchi.Questi segni indicano spesso problemi significativi, come cortocircuiti o isolamento del filo degradato.Se noti questi indicatori, prendi un'azione immediata per affrontare i rischi.

Valutazione delle condizioni del filo: esaminare i fili dietro prese e interruttori per assicurarsi che siano in buone condizioni e non deteriorano.Il cablaggio usurato o sfilacciato può portare a pericoli elettrici se non affrontati prontamente.Cerca segni di usura e sostituisci qualsiasi cablaggio danneggiato, se necessario.

Affrontare il sovraccarico dei circuiti: gli elettrodomestici moderni richiedono spesso più potenza di quanto i sistemi di cablaggio più vecchi possano gestire.Ciò può portare a circuiti sovraccarichi, specialmente quando più dispositivi ad alta potenza sono collegati a una singola uscita attraverso una striscia di potenza.Il sovraccarico aumenta il rischio di surriscaldamento e incendi elettrici.

Per evitare il sovraccarico, utilizzare i cavi di alimentazione classificati per carichi più elevati.Potrebbe anche essere necessario installare ulteriori punti vendita di alimentazione o aggiornare il sistema di cablaggio esistente per soddisfare le richieste elettriche attuali e future.Queste fasi proattive non solo impediscono rischi immediati, ma migliorano anche la funzionalità e la sicurezza a lungo termine dell'infrastruttura elettrica.

Conclusione

In sintesi, l'utilizzo dei codici a colori del filo non è più che seguendo le regole.È una chiave per rendere i sistemi elettrici sicuri, efficienti e affidabili.Questi codici a colori aiutano gli elettricisti a lavorare in sicurezza e a garantire che le configurazioni elettriche funzionino bene.Colori diversi indicano fasi, terreni e neutri e aiutano a gestire circuiti complessi.Con l'avanzare della tecnologia, l'attacco a questi codici a colori continuerà a migliorare le pratiche elettriche e mantenere i sistemi di alimentazione funzionanti in tutto il mondo.Mantenere l'efficienza e la sicurezza dei sistemi elettrici contemporanei comporta una comprensione e l'adesione a questi standard di colore.

Domande frequenti [FAQ]

1. Quali sono i colori del filo comune?

Nei sistemi elettrici, vengono utilizzati diversi colori per prevenire errori di cablaggio e garantire una comprensione universale della funzione di un filo.Comunemente, il filo vivo (o caldo) è nero o rosso, il filo neutro è bianco o grigio e il filo di terra è verde o verde con una striscia gialla.Tuttavia, la codifica a colori può variare leggermente a seconda del paese e del tipo di installazione.

2. Come identificare i fili elettrici?

Identificare correttamente i fili elettrici è importante per la sicurezza e l'efficacia in qualsiasi installazione o manutenzione elettrica.In genere, questa identificazione prevede il riconoscimento dei colori del filo, che indicano il loro scopo nel circuito.Per identificare accuratamente i fili, è possibile utilizzare un tester di tensione o un multimetro per confermare se un filo è in diretta, neutro o terreno.Inoltre, esaminare il diagramma di cablaggio o il manuale di installazione della configurazione specifica può fornire una guida aggiuntiva.

3. Perché Live Wire è rosso?

In molti sistemi elettrici, specialmente nelle configurazioni più anziane o più tradizionali, un filo rosso indica un filo vivo.Questo colore è stato scelto perché è luminoso e distinto, rendendolo facilmente riconoscibile come un pericolo (indicando che trasporta potenza).Red avverte l'utente di essere cauto e consapevole del potenziale pericolo di toccare questo filo quando vivi.

4. Il cablaggio nero e rosso è sicuro?

I fili neri e rossi sono comunemente usati per indicare fili vivi in ​​diverse fasi di un sistema elettrico.L'uso di entrambi i colori in un singolo circuito è sicuro purché siano installati e isolati correttamente.È necessario che entrambi i fili, insieme ad altri, siano collegati seguendo i codici e gli standard elettrici, garantendo che tutte le connessioni siano sicure e coperte per impedire il contatto accidentale.

5. Di che colore è neutro?

In genere, il filo neutro è colorato bianco o grigio.Questa codifica a colori aiuta a distinguerlo dal filo vivo e dal filo di terra, riducendo il rischio di scosse elettriche e garantendo una manipolazione più sicura durante le opere elettriche.I fili neutri riportano la corrente del circuito sulla fonte di alimentazione e sono un componente importante del sistema elettrico.
