Una guida agli standard di denominazione Xilinx FPGA

Comprendere il sistema di denominazione Xilinx FPGA è fondamentale per la selezione del dispositivo giusto per l'applicazione specifica.Questo articolo esplora i dettagli intricati dietro le convenzioni di denominazione di Xilinx FPGA, decodificando ogni componente di un nome per scoprire il suo significato.Dagli identificatori familiari e in serie a capacità di cellule logiche, gradi di velocità, tipi di pacchetti e designazioni specializzate per ambienti unici, questo fornisce un'immersione profonda su come Xilinx etichetta i suoi dispositivi.Inoltre, toccheremo l'organizzazione della documentazione di Xilinx, evidenziando la sua accessibilità e utilità per la navigazione nel mondo in rapida evoluzione del silicio programmabile.Questa esplorazione ti aiuterà a comprendere meglio il sistema e prendere decisioni informate.

Catalogare

Sistema di denominazione Xilinx FPGA

La metodologia di denominazione Xilinx FPGA offre un tuffo profondo negli attributi che caratterizzano ciascun dispositivo, fungendo da risorsa preziosa quando si selezionano i componenti per applicazioni particolari.

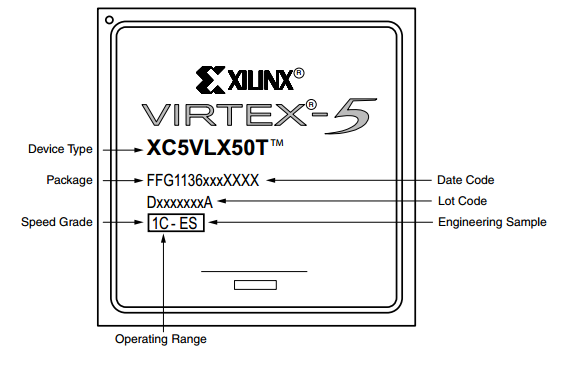

Componenti di un nome FPGA Xilinx

Ogni segmento all'interno di un nome FPGA Xilinx identifica in modo univoco i suoi attributi specifici, fornendo informazioni sulla funzionalità del dispositivo.Considera l'esempio "xc4vlx60-10ffg668cs2";Abbattiamolo.

• Famiglia e serie: il prefisso "XC4VLX" indica l'affiliazione con la famiglia Virtex 4LX.Questa classificazione indica i livelli di prestazioni e integrazione, tipici di questa serie, allineandosi con le esigenze di compiti sofisticati.

• Celle logiche e loro ruolo: il numero "60" rappresenta una configurazione di 60.000 celle logiche.Ciò è fondamentale per stimare la capacità dell'FPGA di gestire operazioni logiche intricate che sono cruciali per compiti computazionali avanzati.

• Significato del grado di velocità: il grado di velocità "10" è un fattore determinante per i risultati delle prestazioni.Influenza l'intervallo di frequenza che il componente può operare in modo efficiente all'interno, guidando così il suo utilizzo in applicazioni specifiche.

• Tipo di pacchetto e tendenze del settore: il tipo di pacchetto indicato da "FFG" riflette una configurazione della griglia a sfera a flip-chip senza piombo (BGA).Questo approccio risuona con gli standard di produzione eco-consapevole, offrendo contemporaneamente un consumo di energia ridotto e caratteristiche termiche superiori, rispecchiando le tendenze industriali.

• Conteggio e connettività dei pin: il numero "668" si riferisce all'intero conteggio dei pin, perdendo luce sul potenziale per la connettività esterna e le capacità di interfaccia che l'FPGA può supportare, il che è cruciale per i requisiti di sistema complessi.

• Intervallo di temperatura per affidabilità: il carattere "C" indica un intervallo di temperatura commerciale, fondamentale per garantire la stabilità e l'affidabilità del dispositivo in ambienti con fluttuazioni termiche moderate.

• Versione del passaggio di produzione: infine, "S2" rivela i dettagli sulla versione del passaggio di produzione.Ciò è indicativo di miglioramenti in corso derivati ​​da feedback e dati pratici da iterazioni precedenti, promuovendo una migliore affidabilità e prestazioni.

Designazioni per ambienti specializzati

Xilinx ha classificato gli FPGA per ambienti distinti: "Xa" identifica le parti di livello automobilistico, garantendo una maggiore durata;"XQ" riguarda i componenti con certificazione QML, affermando l'affidabilità per operazioni utili;e "R", visto in "XQR", è destinato alle applicazioni spaziali in cui la resistenza alle radiazioni è una necessità.Queste differenziazioni consentono una selezione semplificata adatta per diversi requisiti del settore senza incertezza.

Organizzazione della documentazione Xilinx

Xilinx classifica logicamente la sua documentazione in aree distinte, ognuna facilmente identificabile da abbreviazioni specifiche.Questi documenti sono prontamente accessibili sul sito ufficiale di Xilinx, rendendo conveniente trovare ciò di cui hai bisogno.

Pionieristica nei domini di array di gate programmabili sul campo (FPGA), dispositivi logici programmabili complessi (CPLDS), tecnologie System-on-Chip (SOC) e la piattaforma di accelerazione di calcolo adattivo (ACAP), i progressi trasformativi di Fuels Xilinx tra diversi settori.Il loro silicio programmabile, arricchito da software e strumenti di sviluppo all'avanguardia, soddisfa i vari requisiti di industrie come l'elettronica di consumo, i sistemi automobilistici e le infrastrutture del cloud computing.

La documentazione Xilinx è accuratamente organizzata per aiutarti a trovare rapidamente informazioni pertinenti.I materiali disponibili includono:

Lettera di apertura	Senso
ds	Scheda dati
ug	Guida per l'utente
Wp	Libro bianco
bg	Specifiche del pacchetto
XAPP	Guida all'applicazione

Queste risorse soddisfano individualmente esigenze informative specifiche, supportandoti nella tua ricerca di intuizioni pratiche di base per padroneggiare le complessità dei paesaggi tecnologici contemporanei.
