EP20K400EBC652-2 FPGA: applicazioni, programmazione e alternative

Questa guida spiega tutto sull'EP20K400EBC652-2, un potente chip chiamato FPGA.Mostra come funziona il chip, quali caratteristiche ha e dove puoi usarlo.La guida include semplici spiegazioni delle parti del chip, come si collega ad altri dispositivi e come programmarlo passo-passo.Troverai anche chip simili, vantaggi, dettagli sulle dimensioni, applicazioni e lo sfondo dell'azienda che la realizza.

Catalogare

Cos'è EP20K400EBC652-2?

IL EP20K400EBC652-2 è un array di gate programmabili a campo ad alta densità (FPGA) della famiglia Apex 20K di Intel, originariamente sviluppato da Altera.Questo dispositivo è progettato per richiedere applicazioni logiche digitali e offre funzionalità avanzate come 16.640 elementi logici (LES), 1.664 blocchi di array logica (laboratori) e circa 1.052.000 cancelli di sistema.Include 212.992 bit di RAM incorporato e fornisce 488 pin I/O per scopi generali.Costruito su un processo CMOS da 0,22 micron, EP20K400EBC652-2 offre prestazioni solide in un intervallo di temperatura commerciale standard da 0 ° C a +85 ° C.Appartenente alla famiglia Apex 20K, questo FPGA integra le strutture logiche basate su LUT e basate sul prodotto, insieme a blocchi di sistema incorporati e memoria, creando una potente piattaforma per i progetti System-on-A-Programmable-Chip (SOPC).

Cerchi EP20K400EBC652-2?Contattaci per controllare lo stock corrente, i tempi di consegna e i prezzi.

Modelli CAD EP20K400EBC652-2

Simbolo EP20K400EBC652-2

EP20K400EBC652-2 Impronta

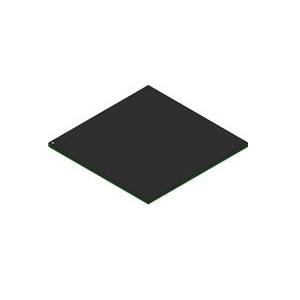

Modello 3D EP20K400EBC652-2

Funzionalità EP20K400EBC652-2

Alta capacità logica: EP20K400EBC652-2 offre 16.640 elementi logici (LES), rendendolo in grado di gestire progetti logici digitali complessi, come sistemi di controllo su larga scala, unità di elaborazione del segnale e processori personalizzati incorporati.

Grande memoria incorporata: Questo dispositivo include 212.992 bit di RAM incorporato, che possono essere utilizzati per buffering, archiviazione temporanea o implementazione di algoritmi ad alta intensità di memoria direttamente all'interno del tessuto FPGA.

Conteggio I/O elevato: Con 488 pin di input/output accessibili dall'utente, l'FPGA supporta una vasta interfaccia esterna, ideale per i sistemi che richiedono una vasta gamma di canali di comunicazione o input di acquisizione di sensori/dati.

Prestazioni rapide dell'orologio: Frequenze di supporto fino a 170 MHz, EP20K400EBC652-2 consente l'elaborazione rapida dei dati e l'esecuzione della logica ad alta velocità.

Architettura avanzata: Costruito sull'architettura APEX 20K di Intel, combina logica di look-up (LUT), logica a termine di prodotto e blocchi di sistema incorporati per una maggiore flessibilità di progettazione e ottimizzazione logica.

Fornitura centrale da 1,8 V.: Opera su una bassa tensione centrale di 1,8 V, consentendo un consumo di energia efficiente senza compromettere le prestazioni.

Intervallo di temperatura commerciale: Progettato per funzionare da 0 ° C a +85 ° C, rendendolo adatto per ambienti elettronici industriali e commerciali generali.

Tecnologia CMOS: Fabbricato su un processo CMOS da 0,22 micron, che bilancia la velocità, l'efficienza energetica ed efficacia in termini di costi per i progetti di complessità medio-alto.

Diagramma a blocchi di dispositivo Apex 20K

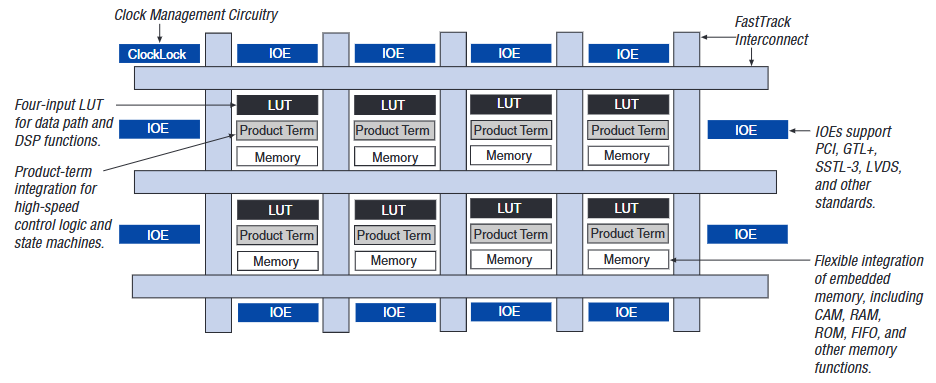

Il diagramma a blocchi del dispositivo Apex 20K, come EP20K400EBC652-2, mostra come è costruito il chip per gestire compiti logici e memoria complessi.Al centro ci sono blocchi logici realizzati con LUT a quattro input, termini del prodotto e memoria.Questi blocchi vengono utilizzati per creare funzioni logiche personalizzate e operazioni di controllo.Intorno ai bordi ci sono IOes (elementi di input/output) che collegano il chip a dispositivi esterni.Supportano standard diversi come PCI e LVD, rendendo il chip flessibile per molti usi.

Le linee Fasttrack orizzontali e verticali vengono utilizzate per collegare rapidamente diverse parti del chip.Il diagramma mostra anche blocchi di memoria incorporati integrati nel chip, che possono fungere da RAM, ROM, FIFO e altri tipi di memoria.Questi aiutano a archiviare ed elaborare i dati all'interno del chip.Esistono anche circuiti di gestione dell'orologio, incluso Clocklock, per mantenere i segnali di temporizzazione stabili e in sintonia.Complessivamente, il design aiuta EP20K400EBC652-2 a eseguire operazioni digitali rapide, flessibili ed efficienti.

Apex 20K Interconnect Structure

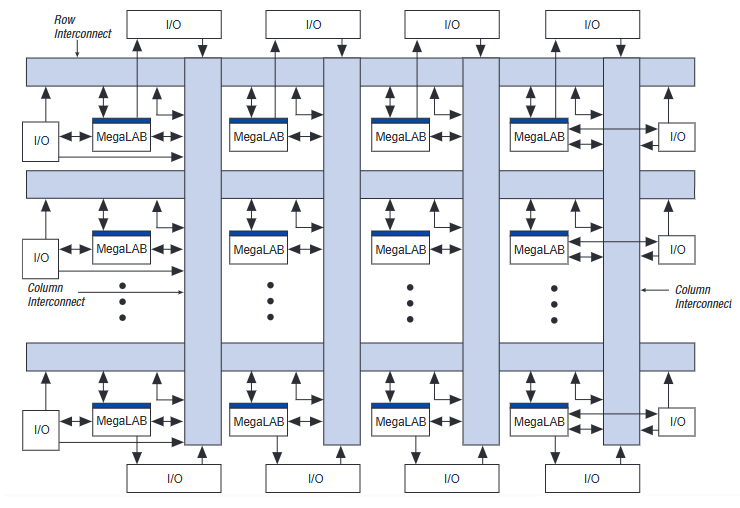

La struttura di interconnessione del dispositivo Apex 20K, come EP20K400EBC652-2, è progettata per instradare in modo efficiente i segnali tra le diverse parti dell'FPGA.Il diagramma mostra una griglia di megalab, che sono grandi gruppi di risorse logiche e di memoria.Questi blocchi sono disposti in righe e colonne, con ciascuna collegata attraverso righe dedicate di riga e colonna.

La riga si interconnette in orizzontale, mentre le interconnessioni della colonna vengono eseguite in verticale.Queste connessioni consentono un flusso di dati flessibile attraverso il chip, consentendo ai blocchi logici di comunicare rapidamente.Le frecce indicano percorsi di segnale che possono viaggiare in entrambe le direzioni, fornendo più opzioni di routing.

I blocchi I/O sono posizionati attorno ai bordi del dispositivo e sono collegati al sistema di interconnessione, facilitando i segnali di instradamento tra logica interna e componenti esterni.Questa struttura aiuta i progetti di supporto EP20K400EBC652-2 e ad alta velocità dandogli una forte flessibilità di routing e un uso efficiente dello spazio.

Specifiche EP20K400EBC652-2

Tipo	Parametro
Produttore	Altera/intel
Serie	Apex-20ke®
Confezione	Massa
Stato parte	Attivo
Numero di I/O.	488
Tensione - fornitura	1.71V ~ 1.89V
Tipo di montaggio	Monte della superficie
Temperatura operativa	0 ° C ~ 85 ° C (TJ)
Pacchetto / caso	652-BGA
Pacchetto dispositivo fornitore	652-BGA (45x45)
Numero di prodotto di base	EP20K400

Applicazioni EP20K400EBC652-2

Elaborazione del segnale digitale (DSP)

Con la sua alta densità logica e la grande RAM incorporata, EP20K400EBC652-2 è adatto per attività DSP come il miglioramento audio, il filtro video ed elaborazione delle immagini.La sua frequenza operativa rapida e l'architettura flessibile consentono un'esecuzione efficiente di algoritmi come FFT, FIR e IIR filtra direttamente nell'hardware.

Sistemi di controllo incorporati

Il dispositivo supporta l'implementazione di macchine a stato complessi, logica di temporizzazione e architetture di flusso di controllo.Ciò lo rende ideale per l'uso in robotica, controllori industriali e piattaforme di automazione intelligente in cui è necessario un comportamento logico preciso e programmabile.

Infrastruttura di telecomunicazioni

L'elevato numero di I/O e le funzionalità di commutazione rapida lo rendono una scelta solida per router di rete, switch e convertitori di protocollo.Può gestire il routing dei pacchetti, l'elaborazione dei frame e le attività di correzione degli errori nei sistemi di comunicazione ad alta velocità.

Sistema-su-A-programmabile-chip (SOPC)

La sua struttura logica mista (LUT e il prodotto basato sul termine) e la memoria incorporata consentono l'integrazione completa del sistema su un singolo chip.Ciò supporta architetture simili al processore per le attività di calcolo personalizzate in applicazioni che vanno dalla strumentazione all'analisi incorporata.

EP20K400EBC652-2 parti simili

• EP20K400EBC652-1

Questo FPGA è quasi identico all'EP20K400EBC652-2 in termini di architettura di base, elementi logici (16.640), conteggio I/O (488) e tipo di pacchetto (652 BGA).La differenza principale risiede nel grado di velocità, in cui la variante "-1" offre caratteristiche di temporizzazione leggermente diverse.Rimane completamente compatibile con i progetti basati sugli stessi requisiti di impronta e potenza.La sua corrispondenza ravvicinata nelle prestazioni e nel fattore di forma lo rende la sostituzione del drop-in più semplice per le applicazioni legacy utilizzando EP20K400EBC652-2.

• EP20K400EBI652-2X

Questa variante offre tutte le capacità di base dell'EP20K400EBC652-2 ma è classificata per intervalli di temperatura industriale da -40 ° C a +100 ° C.Presenta anche un conteggio dei pin I/O leggermente più elevato, che può essere vantaggioso per i progetti che richiedono connettività estesa.Ciò lo rende una forte alternativa per le applicazioni che operano in ambienti più severi o necessitano di una migliore resistenza termica mantenendo la stessa impronta BGA da 652 palle.

• EP20K400CF672C8N

Questo modello fornisce le stesse risorse logiche e le specifiche delle prestazioni, ma si presenta in un pacchetto BGA finestre più compatto a 672 ball (27x27 mm).È ideale per i sistemi limitati nello spazio.La configurazione interna rimane simile, consentendo il riutilizzo delle risorse di progettazione HDL con solo regolazioni di layout della scheda minore, rendendolo una scelta pratica per ottimizzare i progetti legacy in profili hardware più piccoli.

EP20K400EBC652-2 Passaggi di programmazione

1. Ingresso di progettazione

Inizia creando il tuo design digitale utilizzando linguaggi di descrizione hardware come VHDL o Verilog o tramite strumenti di progettazione basati su schema.Questo passaggio definisce la logica, l'architettura e il comportamento funzionale del design FPGA.

2. Sintesi e adattamento

Carica il tuo design nel software Intel Quartus® II o Max+Plus® II.Questi strumenti sintetizzano il tuo HDL o schema nella logica che mappa sulle risorse interne dell'FPGA.Questo processo genera un .sof (file oggetto SRAM), che viene utilizzato per configurare il dispositivo.

3. Generare file di configurazione

Converti il ​​file .sof in un formato adatto alla programmazione.Per la configurazione seriale, creare un file binario .rbf (grezzo);Per l'uso con un dispositivo di configurazione come EPC2, genera un .POF (file oggetto del programmatore).Questo passaggio garantisce la compatibilità con il metodo di programmazione scelto.

4. Selezionare il metodo di configurazione

Scegli Serial passivo (PS) o JTAG.In modalità PS, l'FPGA è configurato all'accensione utilizzando un dispositivo di configurazione seriale.In modalità JTAG, l'FPGA è programmato direttamente utilizzando un cavo JTAG e un programmatore, spesso durante lo sviluppo e il debug.

5. Configurazione hardware

Collegare correttamente i pin di configurazione importanti: collegare NConfig per avviare il processo di configurazione, NSTATUS per monitorare eventuali errori di configurazione e conf_done per confermare la configurazione riuscita.Inoltre, assicurarsi che DCLK e Data0 siano collegati per il trasferimento di clock e dati quando si utilizzano la modalità Serial Serial Passive (PS).

6. Avvia la configurazione

Se si utilizzano un seriale passivo, l'alimentazione sulla scheda e il dispositivo di configurazione (ad esempio EPC2) caricheranno automaticamente la configurazione in FPGA.Se si utilizza JTAG, avviare la configurazione utilizzando un programmatore di quarto o strumenti software simili.

7. Verificare la configurazione

Dopo la programmazione, eseguire la verifica funzionale tramite strumenti di debug a bordo o analizzatori logici.I vettori di simulazione o test possono anche essere utilizzati per garantire che l'FPGA si comporti secondo le specifiche di progettazione.

Vantaggi EP20K400EBC652-2

Supporto ad alta complessità del design

Con un gran numero di elementi logici (16.640) e 488 pin I/O, questo FPGA ospita progetti sofisticati che richiedono un'ampia interfaccia del segnale e architetture di controllo complesse.Consente di consolidare più funzioni in un singolo chip, che semplifica il layout della scheda e migliora le prestazioni.

Riprogrammabilità flessibile

EP20K400EBC652-2 consente gli aggiornamenti nel campo attraverso la riconfigurazione, dando la possibilità di adattare il firmware o la logica per soddisfare nuovi requisiti senza sostituire l'hardware.Ciò è prezioso nei prototipi di prototipazione, nella messa a punto del sistema o negli aggiornamenti di conformità degli standard.

Forti prestazioni di elaborazione parallela

Gli FPGA supportano intrinsecamente percorsi di esecuzione simultanea e EP20K400EBC652-2 eccelle nella gestione dei dati paralleli.Ciò beneficia di applicazioni come il filtro del segnale, l'elaborazione delle immagini e la comunicazione ad alta velocità in cui i tradizionali processori sequenziali possono non essere all'altezza.

Compatibilità industriale (tramite varianti simili)

Sebbene la versione -2 sia varianti simili di livello commerciale nelle gamme di temperatura industriale estesa di supporto per la famiglia Apex 20K.Ciò fornisce un percorso di aggiornamento compatibile se è richiesta l'affidabilità termica, senza modificare la progettazione della logica principale.

EP20K400EBC652-2 Dimensioni di imballaggio

• Tipo di pacchetto: 652-BGA

• Lunghezza: 45 mm

• Larghezza: 45 mm

• Altezza (seduto, max): 3,5 mm

Produttore EP20K400EBC652-2

L'EP20K400EBC652-2 è stato originariamente sviluppato e prodotto da Altera Corporation, una società pionieristica nel campo dei dispositivi logici programmabili.Nel 2015, Altera è stata acquisita da Intel Corporation, che ha integrato le tecnologie FPGA di Altera nel suo gruppo di soluzioni programmabili (PSG).Questa transizione ha posizionato Intel come una forza importante nel settore FPGA, combinando le sue capacità di produzione di semiconduttori avanzate con l'esperienza logica programmabile di Altera.Sebbene Altera ora funzioni come marchio ristabilito ai sensi di Intel a partire dal 2023, tutti i supporti, la documentazione legacy e le catene di approvvigionamento per l'EP20K400EBC652-2 continuano a essere mantenute dal gruppo di soluzioni programmabili di Intel, garantendo l'affidabilità per il sistema industriale e incorporato che si affidano a questo FPGA.

Conclusione

L'EP20K400EBC652-2 è un chip forte e flessibile che può svolgere molte attività ad alta velocità.Ha molte parti logiche, memoria e pin per connettersi con altre parti di un sistema.È ottimo per gestire lavori complessi come l'elaborazione video o il controllo delle macchine.Puoi riprogrammarlo quando il tuo design ha bisogno di cambiare, rendendolo utile per progetti a lungo termine.Con il supporto di Intel e altre versioni disponibili per condizioni più dure, è una scelta affidabile per il chip intelligente e adattabile nei sistemi.
