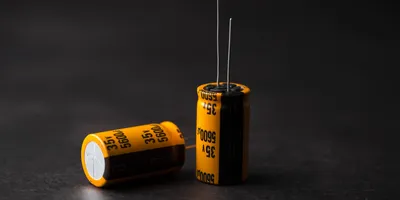

Figura 1. Condensatori elettrolitici polarizzati
Nella maggior parte dei condensatori polarizzati, i terminali positivo e negativo devono essere installati nella direzione corretta.
|
Tipo di condensatore |
Lato positivo |
Lato negativo |
Note |
|
Condensatore elettrolitico radiale in alluminio |
Un vantaggio più lungo è solitamente positivo |
La striscia di solito segna un segno negativo |
Controllare prima di tagliare i cavi |
|
Condensatore elettrolitico in alluminio SMD |
Di solito opposto alla striscia negativa |
La striscia spesso segna un segno negativo |
Confermare sempre la marcatura del pacco |
|
Condensatore al tantalio |
La barra o il segno + solitamente indicano positivo |
Il lato opposto è negativo |
Questo differisce da molti alluminio
condensatori elettrolitici |
|
Condensatore ceramico |
Nessuna polarità |
Nessuna polarità |
Di solito può essere installato in entrambi i modi |
|
Condensatore a film |
Di solito nessuna polarità |
Di solito nessuna polarità |
I tipi speciali dovrebbero comunque seguire il
scheda tecnica |
Un condensatore non deve essere installato basandosi su un solo indizio quando i contrassegni non sono chiari.Per un assemblaggio più sicuro, confrontare la marcatura del corpo del condensatore, la marcatura del PCB, lo schema e la scheda tecnica prima di collegare l'alimentazione.

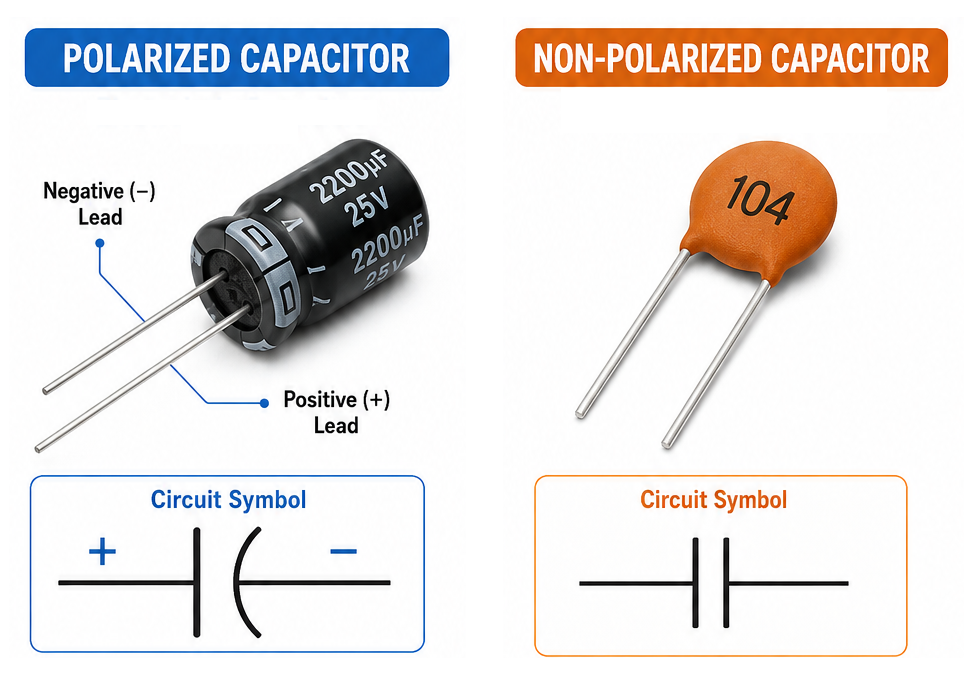

Figura 4. Confronto tra condensatori polarizzati e non polarizzati
Alcuni condensatori richiedono un orientamento del terminale fisso, mentre altri possono funzionare in entrambe le direzioni.I condensatori polarizzati vengono normalmente utilizzati laddove è necessaria una capacità relativamente elevata in un contenitore compatto.I condensatori non polarizzati sono comunemente utilizzati in applicazioni di accoppiamento, filtraggio, temporizzazione, RF e segnali CA in cui la direzione del terminale non è fissa.
|
Tipo di condensatore |
Polarità richiesta |
Metodo di identificazione comune |
Uso tipico |
|
Condensatore elettrolitico in alluminio |
Sì |
Striscia negativa, lunghezza cavo, PCB + contrassegno |
Filtraggio di potenza, livellamento, energia di massa
stoccaggio |
|
Condensatore al tantalio |
Sì |
Barra positiva, segno +, marcatura del pacco |
Filtraggio e disaccoppiamento compatto della potenza |
|
Condensatore elettrolitico SMD |
Sì |
Striscia, marchio stampato, simbolo del pacchetto |
Circuiti di potenza a montaggio superficiale |
|
Condensatore ceramico |
Di solito no |
Nessuna marcatura di polarità |
Disaccoppiamento, bypass, filtraggio |
|
Condensatore a film |
Di solito no |
Nessuna marcatura di polarità |
Circuiti di segnale AC, filtraggio, temporizzazione |
|
Supercondensatore |
Di solito sì |
segni + e - |
Alimentazione di backup e accumulo di energia |
La maggior parte dei condensatori ceramici e a film non sono polarizzati, ma è comunque necessario verificare i tipi di condensatori speciali confrontandoli con la scheda tecnica.Se il corpo del condensatore presenta un chiaro simbolo + o -, è necessario rispettare la polarità.

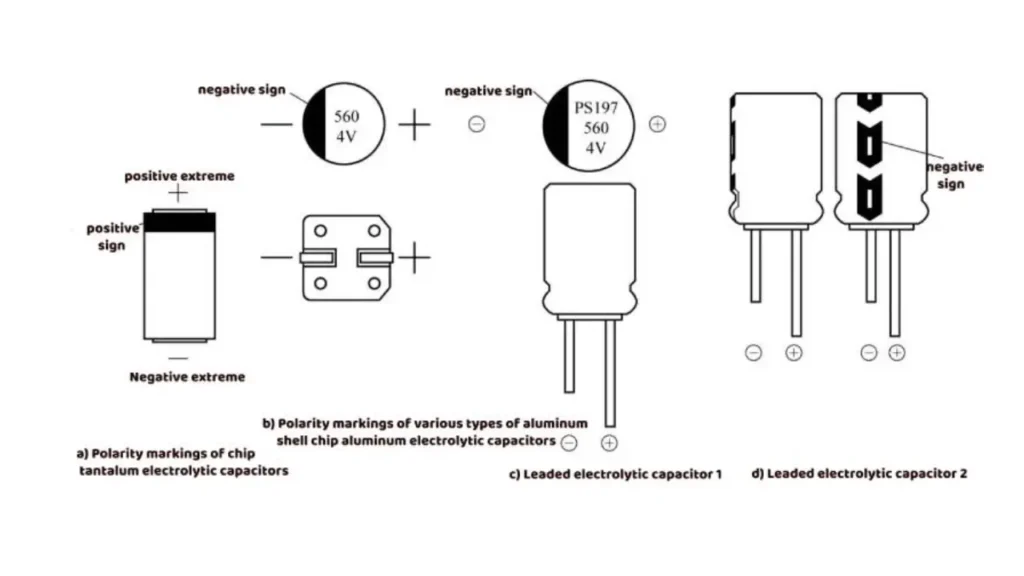

Figura 2. Contrassegni di polarità dei condensatori
Molti nuovi condensatori polarizzati a foro passante utilizzano la lunghezza del cavo per identificare la polarità.Il cavo più lungo è solitamente il terminale positivo, mentre il cavo più corto è solitamente il terminale negativo.Questo metodo è utile solo prima che le derivazioni vengano tagliate.
Alcuni condensatori stampano i simboli + o - sul corpo o sulla confezione.Un segno + identifica il terminale positivo, mentre un segno - identifica il terminale negativo.Questi contrassegni forniscono uno dei modi più chiari per identificare la polarità.
I condensatori elettrolitici utilizzano spesso una striscia o una fascia per contrassegnare un lato del componente.Su molti condensatori elettrolitici in alluminio, la striscia segna il terminale negativo.Su molti condensatori al tantalio, una barra o un segno + identifica il terminale positivo.Poiché gli stili di marcatura variano in base al produttore e al tipo di confezione, è necessario controllare la scheda tecnica se la marcatura non è chiara.
|
Tipo di condensatore |
Significato comune di strisce/barre |
Rischio |
|
Condensatore elettrolitico in alluminio
|
La striscia segna comunemente il negativo
terminale |
L'inversione della polarità può causare perdite,
riscaldamento, ventilazione o guasto |
|
Condensatore al tantalio |
La barra o la marcatura + identifica comunemente il
terminale positivo |
L'installazione inversa può causare gravi danni
guasto o cortocircuito |
|
Condensatori in package SMD |
Lo stile di marcatura varia in base al produttore |
Confermare sempre con la scheda tecnica oppure
marcatura della parte originale |
Gli indicatori comuni di polarità del PCB includono:
• simbolo + vicino al pad positivo
• - simbolo vicino al pad negativo
• Striscia di polarità stampata sulla serigrafia
• Marcatura a tampone ombreggiato o pieno
• Profilo del componente che mostra l'orientamento del condensatore
• Designatore di riferimento e collegamento schematico
I contrassegni del PCB devono essere confrontati con i contrassegni del corpo del condensatore prima della saldatura.Se la marcatura della scheda è danneggiata, mancante o poco chiara, controllare lo schema, la distinta base o l'orientamento del componente originale prima di sostituire il condensatore.

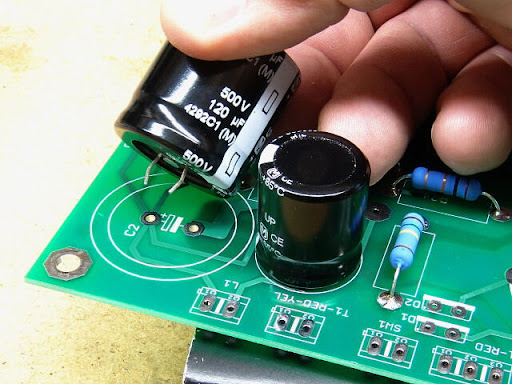

Figura 3. Verifica della polarità del condensatore su un circuito
|
Passo |
Cosa controllare |
Perché è importante |
|
Passaggio 1 |
Confermare se il condensatore lo è
polarizzato |
I condensatori non polarizzati di solito no
richiedono il controllo dell'orientamento |
|
Passaggio 2 |
Controllare se sul corpo del condensatore sono presenti strisce, +
segno, barra, tacca o differenza di lunghezza del cavo |
I segni sul corpo danno la prima polarità
indizio |
|
Passaggio 3 |
Confrontare la marcatura del condensatore con quella
Marcatura della polarità del PCB |
La direzione di installazione deve corrispondere a
disposizione del tabellone |
|
Passaggio 4 |
Controllare lo schema o la distinta base se è la scheda
la marcatura non è chiara |
La documentazione può confermare l'intenzione
connessione |
|
Passaggio 5 |
Utilizzare un multimetro per identificare la terra o
fornire collegamenti ferroviari quando necessario |
Questo aiuta a verificare la polarità su oggetti danneggiati o
tavole non contrassegnate |
|
Passaggio 6 |
Confermare il valore di capacità, tensione
classificazione, tipo di pacchetto e polarità prima della saldatura |
Se non è sufficiente un controllo corretto della polarità
la valutazione della parte è sbagliata |
|
Passaggio 7 |
Non alimentare il circuito fino al
l'orientamento è confermato |
Alimentazione di un condensatore a polarizzazione inversa
può danneggiare il componente o il circuito |
Prima di toccare o sostituire i condensatori in un sistema alimentato, assicurarsi sempre che il circuito sia scollegato dall'alimentazione e che il condensatore sia scaricato in modo sicuro.I condensatori ad alta tensione possono immagazzinare energia pericolosa anche dopo che il dispositivo è spento.
I problemi legati alla polarità sono spesso causati da un'installazione errata, da indicazioni errate, da parti di ricambio errate o da simboli PCB poco chiari.
|
Errore o causa |
Cosa succede |
Danno potenziale |
Correzione consigliata |
|
Condensatore installato al contrario |
Il condensatore funziona al di fuori del previsto
polarità |
Riscaldamento, perdita, sfiato o guasto |
Reinstallare con la polarità corretta |
|
Contrassegni di polarità errati |
Collegamento terminale errato |
Malfunzionamento del circuito o funzionamento instabile |
Verificare prima tutti i contrassegni sul corpo e sul PCB
installazione |
|
Elettrolitico di alluminio e tantalio
segni confusi |
La striscia o la barra vengono interpretate in modo errato |
Installazione inversa o cortocircuito
rischio |
Controllare il tipo di condensatore prima dell'installazione |
|
È stato utilizzato il tipo di condensatore sbagliato |
Le caratteristiche dei componenti non corrispondono
requisiti del circuito |
Filtraggio, temporizzazione o stabilità della potenza
problemi |
Sostituirlo con il tipo di condensatore specificato |
|
Indicatori di polarità PCB ignorati |
L'orientamento del condensatore non corrisponde
progettazione della scheda |
Errori di montaggio e risoluzione dei problemi
difficoltà |
Seguire le marcature e lo schema del PCB
riferimenti |
|
Condensatore danneggiato riutilizzato |
I difetti esistenti rimangono nel circuito |
Prestazioni ridotte o guasto prematuro |
Sostituirlo con un nuovo componente qualificato |
|
Cavi tagliati prima del controllo della polarità |
La lunghezza del cavo non può più essere identificata
polarità |
Maggiore possibilità di errori di installazione |
Controllare la polarità prima di tagliare i cavi |
Si prega di inviare una richiesta, risponderemo immediatamente.
La polarità può solitamente essere identificata utilizzando simboli stampati, strisce, bande, tacche o segni sul corpo del condensatore.Circuito stampato i contrassegni possono anche fornire ulteriori informazioni di orientamento.
No. Solo i condensatori polarizzati hanno designato positivo e negativo terminali.In genere è possibile collegare condensatori non polarizzati a entrambi direzione.
Molti circuiti stampati includono simboli più e meno, bande di polarità, etichette dei terminali o contorni dei componenti che indicano lo scopo orientamento del condensatore.
Una scheda tecnica è utile quando le marcature dei componenti non sono chiare e quando sostituzione di un condensatore con una parte diversa o durante la verifica del terminale orientamento su tipi di condensatori sconosciuti.
I condensatori polarizzati richiedono un orientamento terminale definito, mentre i condensatori non polarizzati no.Questa differenza influenza il modo in cui ciascuno il tipo viene selezionato e utilizzato all'interno di un circuito.
