MOSFET IRF840: foglio dati, equivalenti e pinout

Questa guida esplora il transistor Effect Silicon Field (MOSFET) con enfasi sull'IRF840, una straordinaria serie IRF riconosciuta per la sua precisione ed efficienza nelle applicazioni ad alta tensione.Mosfet come l'IRF840 mostrano la miscela senza soluzione di continuità di innovazione e praticità, offrendo un controllo avanzato sulle correnti sia analogiche che digitali.Esaminando le sue specifiche tecniche, la configurazione dei pin e gli usi ad ampio raggio, questo articolo fornisce uno sguardo approfondito a come l'IRF840 eleva la progettazione e la funzionalità elettronica, evidenziando il suo ruolo nel guidare il progresso tecnologico.

Catalogare

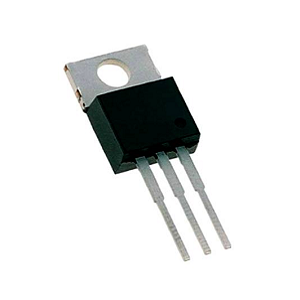

Panoramica del MOSFET IRF840

IL IRF840, un distinto MOSFET di potenza N-Canale, è realizzato con precisione per una commutazione efficiente nei dispositivi elettronici che operano fino a 500 volt e gestendo correnti fino a 8 amp.La sua capacità di distinzione si trova nella sua rapida commutazione, sebbene richieda una tensione di gate specifica di 10 V per regolare abilmente il flusso di corrente.La struttura prevede tre terminali: il cancello, lo scarico e la fonte.Questi punti di contatto stabiliscono la connettività con circuiti elettrici esterni.Il flusso di elettroni caratterizza il funzionamento dell'IRF840, come tipico dei MOSFET del canale N, distinguendolo dalla conduzione del portatore foro trovato nelle alternative del canale P.È stato osservato che il movimento degli elettroni nei dispositivi N-canali porta spesso a fattori di prestazione migliorati, tra cui una riduzione della resistenza di resistenza e della commutazione più rapida, che li rendono favoriti in scenari di commutazione ad alta velocità.Queste qualità intrinseche influenzano le scelte in cui il canale N è preferito sui dispositivi del canale P in situazioni particolari.

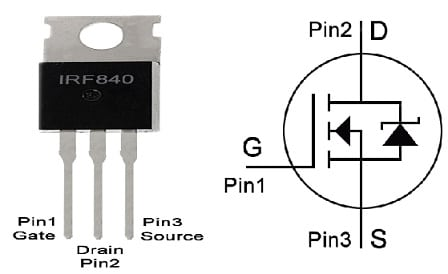

Configurazione del pin IRF840

Pin n.	Nome PIN	Descrizione
1	Fonte	Le attuali forniture da questo pin.
2	Cancello	Questo terminale funziona come il trigger per controllare il Biasing di MOSFET.
3	Drenare	Il perno di scarico consente il flusso di corrente, quindi agisce come il terminale di input.

Funzionalità e specifiche IRF840

Funzionalità/specifica	Dettagli
Tipo	Mosfet di potere N-canale
Rise Time (TS)	23 ns
Tempo di caduta (TF)	20 ns
Produttore	Stmicroelectronics
Categoria	MOSFET
Valutazione DV/DT dinamica	SÌ
Velocità di commutazione	Nanosecondi
Facilità di parallelo	SÌ
Impedenza di input	Alto
Tecnologia	Si
Stile di montaggio	Attraverso il buco
Pacchetto/caso	To-220-3
Polarità	N-channel
Numero di canali	1
Modalità canale	Miglioramento
Confezione	Tubo
Altezza	9,15 mm
Lunghezza	10,4 mm
Larghezza	4,6 mm
Serie	Irf
Tensione di soglia del gate (VGS-Th)	10 v
Corrente di scarico continuo (ID)	8 a
Resistenza alla fonte di scarico (RDS)	0,85 Ω o 850 MΩ
Tensione di rottura della fonte di scarico (VDS)	500 v
Tensione del gate-source (VGS)	-20 V, +20 V.
Intervallo di temperatura operativo	-65 ° C a +150 ° C.
Dissipazione di potenza (PD)	125 w
Tempo di ritardo di accensione	in genere 10 ns
Corrente di scarico pulsato (IDM)	32 a
Total Gate Charge (QG)	63 NC
Capacità di input (CISS)	1300 pf
Tempo di recupero inverso (TRR)	460 a 970 ns
Temperatura di giunzione (TJ)	-55 ° C a +150 ° C.

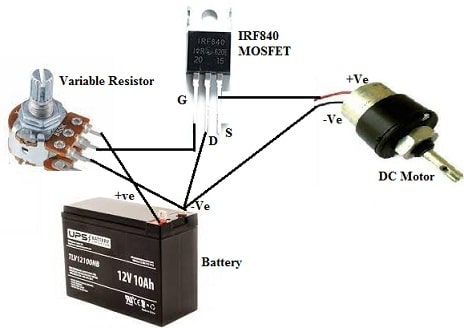

Design del circuito IRF840 MOSFET

Il MOSFET IRF840 svolge un ruolo nella progettazione di circuiti di controllo della velocità del motore DC.Questa configurazione include un alimentatore a 12 volt, un motore CC, una resistenza variabile e lo stesso IRF840.Il resistore variabile si collega tra i terminali della batteria e il perno del gate MOSFET, consentendo le regolazioni alla tensione del gate.Questa tensione controlla la conduzione del MOSFET, che a sua volta regola la velocità del motore.Il drenaggio del MOSFET si collega all'alimentazione, mentre il motore è situato tra il terminale di origine e il terminale negativo della batteria.Regolando attentamente il resistore variabile, la velocità del motore può essere perfezionata efficacemente, rendendo questo design altamente adattabile.

Come funziona il circuito?

In pratica, piccole regolazioni al resistore variabile consentono un controllo preciso sulla velocità del motore, rendendo questo circuito ideale per applicazioni che richiedono variazioni di velocità fluide e flessibili.Un'analisi più profonda evidenzia l'importanza del ruolo del MOSFET come interruttore controllato dalla tensione di gate.È necessaria una calibrazione accurata di questa tensione per ottenere un controllo costante di velocità.Comprendere le valutazioni sia del MOSFET che del motore è importante per garantire che possano gestire la corrente richiesta.Questa attenta attenzione alle specifiche dei componenti migliora le prestazioni, la durata e la stabilità del circuito.La regolazione della resistenza variabile influisce direttamente sulla corrente attraverso il motore, ma anche fattori esterni come il calore e la qualità della connessione influenzano l'efficienza del sistema.La manutenzione regolare è la chiave per massimizzare l'efficacia del circuito.

Equivalenti MOSFET IRF840

IRF840A, IRF841, IRF843, IRF842, IRFI840G, IRFS841, IRFS840, STP8NA50, 2SK1158, 2SK554, 2SK1566, 2SK1805, 2SK1567, 2SK2117, 2SK2116, 2SK2118, IRF74, 2SK2175.

Operando il MOSFET IRF840 in modo sicuro in un circuito

Per garantire che il MOSFET IRF840 funzioni in modo sicuro ed efficace, è necessario rimanere entro i limiti specificati.La tensione di carico non deve superare i 400 volt e la corrente di scarico deve rimanere al di sotto di 6,4 ampere.Seguire questi limiti impedisce il guasto del dispositivo e garantisce un funzionamento a lungo termine stabile.Il controllo della temperatura svolge un ruolo nelle prestazioni e nell'affidabilità dell'IRF840.Il dispositivo funziona efficacemente in un intervallo di temperatura compreso tra -55 ° C a +150 ° C.Stare all'interno di questo intervallo aiuta a evitare problemi termici e garantisce funzionalità coerenti.Il corretto utilizzo dell'IRF840, compresa l'adesione alle linee guida elettriche e termiche, migliora la sua durata e la durata operativa.Bilanciando i requisiti di carico con le condizioni ambientali, è possibile mantenere prestazioni stabili e prevenire un'usura prematura, garantendo che il dispositivo rimanga efficace nel tempo.

Applicazioni di MOSFET IRF840

Adattabilità MOSFET nella commutazione Swift

Il MOSFET IRF840 brilla in ambienti che richiedono transizioni rapide e la capacità di gestire tensioni e correnti estese, offrendo capacità fino a 500 V e 8A.Questa straordinaria caratteristica migliora il suo ruolo negli intricati schemi elettronici e nelle varie impostazioni operative, facendo appello a chi cerca affidabilità ed efficienza.

Integrazione regolare con piattaforme di sviluppo

Abbinando perfettamente le piattaforme di sviluppo popolari come Arduino e Raspberry Pi, il MOSFET IRF840 emerge come pezzo in numerose applicazioni a carico.Queste piattaforme consentono di attingere ai punti di forza del MOSFET, pur mantenendo la facilità d'uso sia per i personali che negli esperimenti.

Applicazioni versatili nei sistemi elettronici

L'ampia applicabilità dell'IRF840 MOSFET estende numerosi circuiti e sistemi.È determinante nelle configurazioni di amplificatore audio, migliorando la fedeltà del suono attraverso un'efficace gestione dell'alimentazione.Nei circuiti del conducente del motore, assicura sia l'efficienza che l'affidabilità, gestendo agevolmente le esigenze delle velocità del motore variabili e della coppia senza vacillare.

Influenza sui sistemi di alimentazione all'avanguardia

Nel creare sistemi di potere contemporanei, il MOSFET IRF840 assume una parte.La commutazione di convertitori e regolatori guadagna dalla sua capacità di sopportare mansioni di potere sostanziali preservando la stabilità.Inoltre, i convertitori DC-DC utilizzano la competenza di questo MOSFET per i percorsi di conversione dell'energia semplificati.

Facilitare la commutazione ad alta potenza

L'abilità dell'IRF840 nel supervisionare la commutazione ad alta potenza trova rilevanza negli scenari AC e DC.La sua applicazione raggiunge i caricabatterie e i conducenti di relè, dove è necessaria la gestione di energia abile.Evidenziando l'adattabilità del MOSFET, questi usi illuminano i vantaggi di incorporare componenti forti nella creazione di soluzioni elettriche avanzate.

PDF da foglio dati

Festi di dati IRF840:

IRF840.PDF
