Comprensione dei sistemi di alimentazione trifase a 480 V: configurazioni di cablaggio, vantaggi e applicazioni

Questa guida spiega cosa è la potenza trifase a 480 volt e perché viene utilizzata in fabbriche e grandi edifici.Copre come funziona questo tipo di potere, i diversi modi in cui può essere cablato (come Delta e Wye) e dove è più utile.Se sei curioso di sapere come l'alimentazione arriva alle attrezzature pesanti o perché le aziende utilizzino tensioni più elevate, questo articolo ti guiderà attraverso il passo.

Catalogare

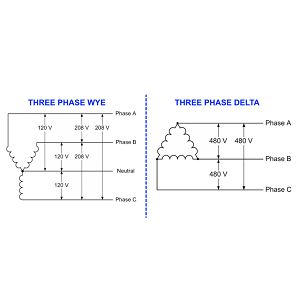

Cos'è una configurazione di cablaggio trifase?

Il cablaggio trifase è importante nei sistemi elettrici industriali e commerciali.Consente di distribuire l'elettricità in modo efficiente e coerente.Negli Stati Uniti, questi sistemi di solito operano con una tensione di alimentazione di 480 volt.Tuttavia, quando l'elettricità raggiunge l'attrezzatura, in genere scende a circa 460 volt a causa delle perdite naturali della linea.Questa caduta non influisce sulla funzionalità di base del sistema, che offre ancora energia costante attraverso una serie di conduttori che collegano la sorgente al carico.Due configurazioni comuni utilizzate in questi sistemi sono il Delta e il WYE (o STAR).Ogni configurazione ha caratteristiche distinte ed è adatto a esigenze operative specifiche.

In a Delta Setup, i tre avvolgimenti del generatore o del trasformatore sono collegati in un triangolo chiuso.Ogni angolo rappresenta una fase e la potenza scorre tra le linee, non attraverso un neutro.Dal momento che non esiste un filo neutro, questo sistema supporta solo connessioni da linea a linea, il che semplifica il cablaggio ma lo limita a carichi bilanciati che non richiedono un neutro.Questa configurazione viene spesso utilizzata nei sistemi in cui è in esecuzione solo apparecchiature trifase.

IL Wye La configurazione collega un'estremità di ciascuno dei tre avvolgimenti a un punto centrale condiviso, questo è il neutro.Questo design consente connessioni da linea a linea e da linea a neutro, rendendo il sistema più flessibile.Supporta una più ampia varietà di apparecchiature, inclusi dispositivi monofase, e funziona bene in ambienti a carico misto.Per questo motivo, WYE è spesso preferito nei sistemi più grandi in cui è necessario soddisfare una combinazione di requisiti di potenza diversi.

Come funziona la potenza trifase a 480 V?

Un sistema di alimentazione trifase a 480 V utilizza tre correnti alternate che sono compensate per 120 gradi.Questa differenza di temporizzazione significa che la potenza scorre sempre senza intoppi e coerentemente.Anche quando una fase sta cadendo, un'altra sta aumentando, creando un alimentatore stabile.Ognuno dei tre conduttori, la fase A, B e C trasporta 480 volt tra di loro.Dal momento che raggiungono i loro picchi di tensione in momenti diversi, il sistema evita i salti e le sovratensioni che si trovano in potenza monofase.Questa configurazione è ideale per mantenere le macchine in esecuzione senza interruzioni.

La forza principale di questo sistema sta nel modo in cui le fasi sono distanziate.Quando una fase è nel suo punto più basso, un'altra è al più alto o vicino al suo.Questo equilibrio garantisce una produzione di potenza costante, che riduce lo sfarfallio, le fluttuazioni e la perdita di potenza.Il risultato è prestazioni più fluide, più affidabili, in particolare per le macchine industriali che si basano su energia costante.Questo sistema riduce anche le dimensioni dei fili necessari perché il carico di alimentazione è diviso su tre linee.Ciò riduce i costi dei materiali e semplifica le installazioni.Diffondendo in modo uniforme l'alimentazione, il sistema impedisce anche cambiamenti di tensione improvvisi, che aiutano a proteggere le attrezzature da usura e danni.In breve, la potenza trifase a 480 V offre energia affidabile, efficiente ed equilibrata.

La configurazione delta a tre fili

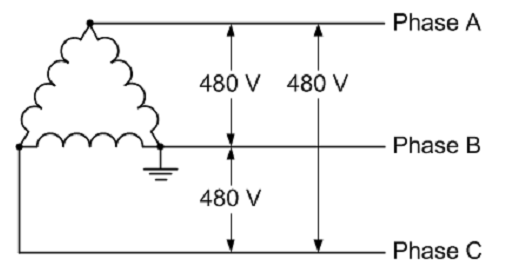

Figura 2. Configurazione delta a tre fili

IL Configurazione delta , comunemente utilizzato nella distribuzione di energia industriale, organizza i tre avvolgimenti di un trasformatore o un motore in un modello a circuito chiuso, con ciascuna estremità di un avvolgimento collegato all'inizio del successivo.Questo forma una forma simile a un triangolo, da cui il nome "Delta".A differenza di altre configurazioni come il WYE, il sistema Delta non utilizza un filo neutro.Questa assenza semplifica il cablaggio e l'infrastruttura, rendendolo efficace per alcune applicazioni ad alta richiesta.In questa configurazione, ciascuna delle tre linee di fase spesso etichettate con L1, L2 e L3 è collegata in uno degli angoli del triangolo.Poiché non esiste neutro, la tensione viene misurata direttamente tra le linee, piuttosto che tra la linea e neutra.Questa configurazione di tensione da linea a linea supporta un trasferimento di potenza più elevato e rende i sistemi delta particolarmente adatti per carichi trifase pesanti.

Uno dei vantaggi della configurazione Delta è la sua capacità di fornire una coppia di partenza elevata per alimentare motori di grandi dimensioni, compressori e altri macchinari che richiedono un significativo aumento di potenza all'avvio.Ciò rende i sistemi Delta ideali per contesti industriali, impianti di produzione e altri ambienti ad alto carico.Le configurazioni Delta offrono un grado di ridondanza operativa.Se una delle tre fasi doveva fallire o disconnettersi, le restanti due possono continuare a fornire energia, sebbene a una capacità ridotta.Questa funzione a volte indicata come operazione "aperta delta" fornisce una preziosa resilienza nei sistemi in cui è necessaria un funzionamento continuo.

Un altro vantaggio è la resistenza della configurazione delta alla distorsione armonica o sul rumore elettrico, che può interferire con le apparecchiature sensibili.Poiché la corrente in un sistema delta circola all'interno del circuito chiuso, tende a annullare molti tipi di armoniche, contribuendo a un alimentatore più pulito e più stabile.Tuttavia, questa configurazione non è priva di limiti.La mancanza di un filo neutro significa che il sistema non è adatto per ambienti a carico misto in cui vengono utilizzati sia dispositivi trifase che monofase.Ciò rende i sistemi Delta meno versatili in ambienti commerciali o residenziali, in cui sono comuni illuminazione, punti vendita e altri carichi monofase.

La configurazione Wye a quattro fili

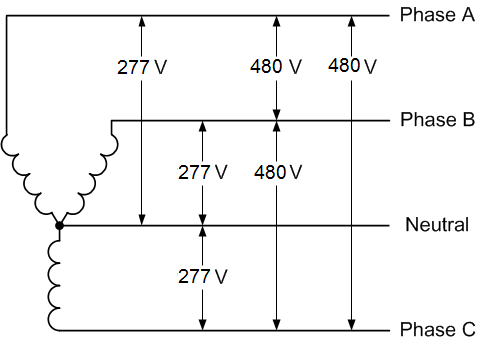

Figura 3. Configurazione WYE a quattro fili

Il quattro fili Configurazione WYE, noto anche come configurazione a stella, è una delle configurazioni del sistema elettrico più comunemente utilizzate nella distribuzione di energia commerciale e industriale.Il suo design include conduttori a tre fasi e un quarto filo chiamato neutro.Questo ulteriore filo neutro è ciò che distingue il Wye a quattro fili da altre configurazioni, dandogli la versatilità per fornire in modo efficiente carichi elettrici sia trifase che monofase.A causa di questa flessibilità, è spesso la scelta preferita per i sistemi ad uso misto in cui diversi tipi di apparecchiature e dispositivi richiedono tensioni variabili.

In una configurazione WYE, ciascuno dei fili a tre fasi è collegato a un punto centrale comune indicato come punto neutro o stellare.Questo punto centrale è anche messo a terra ed esteso verso l'esterno come il filo neutro.Le tensioni tra due delle tre linee di fase sono uguali e distanziate di 120 gradi in fase, fornendo un sistema trifase bilanciato.Negli Stati Uniti, ciò si traduce in 480 volt tra due fasi e 277 volt tra qualsiasi singola fase e neutro.Questa capacità a doppia tensione è ideale per edifici o strutture che devono utilizzare sia macchinari pesanti (che richiedono energia trifase a 480 V) e apparecchiature di illuminazione standard o ufficio (che funziona con potenza monofase a 277 V).

Uno dei vantaggi del sistema WYE a quattro fili è la sua capacità di ridurre al minimo la perdita di energia su lunghe distanze.L'inclusione di un filo neutro consente al sistema di bilanciare i carichi sbilanciati in modo più efficace e aiuta a trasportare le correnti di ritorno in modo sicuro, nei sistemi in cui non tutte le fasi sono ugualmente caricate.Ciò si traduce in una migliore efficienza energetica e perdite di linea inferiore rispetto alle configurazioni che mancano di un percorso neutro.Questa configurazione è utile in luoghi come alti edifici per uffici, grandi fabbriche, ospedali e scuole ovunque deve raggiungere molte aree o pavimenti diversi.Poiché può fornire energia da 277 V e 480 V dallo stesso sistema, rende più semplice il cablaggio, riduce la necessità di attrezzature extra come i trasformatori e aiuta a ridurre i costi di installazione.Il filo neutro aiuta anche a mantenere costante la tensione, riduce la perdita di potenza su lunghe distanze e rende il sistema più sicuro e più affidabile.

Codici di colore del cablaggio per sistemi da 240 V e 480 V

L'adeguata codifica a colori nel cablaggio aiuta a prevenire errori e garantisce sicurezza.Negli Stati Uniti, il National Electrical Code (NEC) fornisce linee guida per l'identificazione dei cavi in ​​sistemi trifase.

Tipo di sistema	Conduttore	Codice colore
240 V monofase	Riga 1 (L1)	Nero
	Riga 2 (L2)	Rosso
	Neutro (N)	Bianco
	Terra (PE)	Verde / verde con giallo / nudo
240v trifase trifase	L1	Nero
	L2	Rosso
	L3	Blu
	Neutro (se usato)	Bianco
	Terra (PE)	Verde / verde con giallo / nudo
480V trifase trifase	L1	Marrone
	L2	Arancia
	L3	Giallo
	Neutro (se usato)	Grigio
	Terra (PE)	Verde / verde con giallo / nudo

Differenza tra 460 V e 480V

Aspetto	480 V.	460v
Tipo di tensione	Tensione di distribuzione	Tensione di utilizzo
Fonte	Inviato da utilità o trasformatore	Tensione su attrezzatura dopo perdite di linea
Uso tipico	Consegnato attraverso la struttura	Quali macchine/attrezzature sono progettate per funzionare
Caduta di tensione	Livello di tensione originale	In genere ~ 20 V inferiore a causa della resistenza e delle perdite di linea
Compatibilità dell'attrezzatura	Di solito non etichettata come attrezzatura da 480 V	La maggior parte delle macchine industriali sono etichettate e costruite per 460V
Variazione consentita	Non specificato per l'attrezzatura	Di solito ± 20 V.
Configurazioni comuni	Può essere fornito tramite sistemi Delta o Wye	Dipende anche dalla configurazione del sistema
Contesto dell'applicazione	Distribuzione dell'energia industriale	Funzionamento delle attrezzature industriali
Confronto familiare	Non utilizzato in ambienti residenziali	Molto più alto delle tipiche tensioni domestiche (120 V/240V)
Importanza	Deve essere compreso per una corretta progettazione del sistema	Garantisce che le attrezzature si svolgano in modo efficiente e sicuro

Vantaggi di sistemi trifase a 480 V

L'uso dell'energia trifase a 480 V offre importanti vantaggi per le operazioni industriali.

Efficienza e potenza

I sistemi trifase sono più efficienti rispetto ai sistemi monofase perché possono fornire più potenza senza aumentare la quantità di corrente.Ciò significa che i fili utilizzati possono essere più sottili, il che consente di risparmiare sui materiali e semplifica l'installazione.La formula per la potenza trifase include un moltiplicatore speciale, √3 (circa 1,73), che mostra che può trasportare più potenza di un sistema monofase usando la stessa tensione e corrente.Ecco perché i sistemi trifase sono comunemente usati in luoghi che richiedono molta potenza, come fabbriche o edifici con grandi macchine.Danno più potenza, costano meno da configurare e lavorano in modo più efficiente in generale.

Costi inferiori e un migliore consumo di energia

L'uso di una corrente elettrica inferiore offre vantaggi sia nel costo che nell'efficienza energetica.Quando la corrente è ridotta, la dimensione di conduttori come fili e cavi può essere ridotta al minimo.Ciò si traduce direttamente in risparmi sui costi dei materiali, poiché i conduttori più piccoli richiedono meno rame o alluminio.Inoltre, l'installazione diventa più semplice e meno ad alta intensità di lavoro, riducendo ulteriormente le spese.La corrente più bassa comporta anche una riduzione delle perdite resistive, il che significa che meno energia viene persa quando l'elettricità viaggia su lunghe distanze.Ciò migliora l'efficienza complessiva del sistema.Nel tempo, questi benefici si accumulano, portando a notevoli riduzioni dei costi operativi e contribuendo a una gestione energetica più sostenibile ed economica.

Alta affidabilità

Il sistema è progettato con alta affidabilità in mente, garantendo un funzionamento continuo anche in caso di fallimento parziale.Ad esempio, se una fase sperimenta un guasto o va offline, il sistema è ancora in grado di funzionare, sebbene a una capacità ridotta.Questa ridondanza parziale incorporata funge da salvaguardia contro arresti completi, consentendo ai processi di continuare senza interruzioni.Tale resilienza è particolarmente importante nei settori in cui i tempi di inattività possono portare a perdite finanziarie, pericoli per la sicurezza o entrambi, come la produzione, l'assistenza sanitaria o i data center.Mantenendo funzionalità parziali durante i guasti, il sistema non solo protegge la continuità operativa, ma fornisce anche tempo prezioso per la diagnostica, la riparazione e la mitigazione senza compromettere l'intera infrastruttura.

Dove viene utilizzata la potenza trifase a 480 V?

Questo tipo di energia è comune nelle strutture in cui sono necessarie grandi quantità di energia per eseguire attrezzature in modo efficiente e affidabile.

Motori elettrici

I motori elettrici, in particolare quelli che alimentano i macchinari pesanti, richiedono una coppia di partenza elevata e una corrente stabile per funzionare in modo affidabile.La potenza trifase a 480 V offre questo in modo regolare ed equilibrato.Ciò riduce le gocce di tensione e impedisce il surriscaldamento, due cause comuni di usura e guasto del motore.In ambienti come la produzione di pavimenti o sistemi idrici municipali, in cui i motori spesso funzionano continuamente o vanno avanti e spento frequentemente, la durata e l'efficienza energetica della potenza trifase svolgono un ruolo nel ridurre al minimo i tempi di inattività e la manutenzione.

Sistemi HVAC

I sistemi di riscaldamento su larga scala, ventilazione e condizionamento dell'aria (HVAC) utilizzano compressori, soffianti e ventole che attirano la corrente.La potenza trifase a 480 V garantisce che questi componenti funzionano senza circuiti di sovraccarico o che richiedono cablaggi estremamente spessi, che altrimenti sarebbero necessari per i sistemi a bassa tensione.Il flusso di potenza coerente aiuta a mantenere temperature stabili in ambienti sensibili come sale server o teatri operativi, riducendo al contempo il rischio di guasti alle attrezzature o rifiuti di energia.

Grandi sistemi di illuminazione

Nelle strutture in cui è necessaria una copertura di illuminazione ampia e potente, la potenza trifase a 480 V fornisce un approvvigionamento di energia costante ed efficiente.Questo è importante nei sistemi di illuminazione ad alto livello o nei gare di proiettori esterni che illuminano grandi aree.La tensione coerente riduce lo sfarfallio e garantisce una distribuzione uniforme della luce, che non solo migliora la visibilità e la sicurezza, ma riduce anche le esigenze di manutenzione prevenendo i guasti prematuri di bulbo e di zavorra.Inoltre, i circuiti di illuminazione in esecuzione a tensioni più elevate possono portare a risparmi energetici nel tempo a causa della riduzione della corrente e della riduzione delle perdite di trasmissione.

Conclusione

I sistemi di alimentazione trifase a 480 V offrono una soluzione energetica potente, efficiente e stabile per applicazioni industriali e commerciali.Supportando carichi bilanciati, riducendo le perdite di energia e consentendo il funzionamento regolare delle attrezzature, aiutano le aziende a ridurre i costi e mantenere un'elevata affidabilità.Con configurazioni flessibili come Delta e WYE e capacità a doppia tensione in sistemi a quattro fili, queste configurazioni sono progettate per soddisfare le diverse esigenze operative, rendendole la spina dorsale di infrastrutture elettriche pesanti.
