Un flip-flop T, o levetta flip-flop, è un tipo di circuito logico sequenziale che memorizza un bit di dati e cambia il suo stato di output solo quando l'ingresso a levetta (t) è elevato durante un bordo dell'orologio di attivazione.A differenza dei circuiti combinati, che rispondono solo agli input attuali, T Flip-Flops mantengono una memoria degli stati passati, rendendo il loro comportamento dipendente sia dall'input attuale che dall'output precedente.Le uscite, etichettate Q e Q '(l'inverso di Q), sono sempre complementari.Ciò significa che quando Q è 1, Q 'è 0 e viceversa.Internamente, le porte logiche e i meccanismi di feedback vengono utilizzati per creare questa azione attivata.

Figura 2. Schema a blocchi di T Flip Flop
Come illustrato nel diagramma a sinistra, un flip-flop generico ha segnali di ingresso e due uscite Q e Q 'che rappresentano lo stato corrente e il suo inverso.Il diagramma giusto si concentra specificamente sul flip-flop T, in cui l'ingresso T determina se lo stato deve attivare il bordo del clock.Se T è 0, l'output rimane lo stesso.Se T è 1, l'uscita Q passa da 0 a 1 o 1 a 0, a seconda del suo stato corrente.Questo comportamento a disattivazione, combinato con la sua funzione di memoria, consente a T FLIP-FLOP di supportare le transizioni di stato sequenziale nei sistemi digitali.

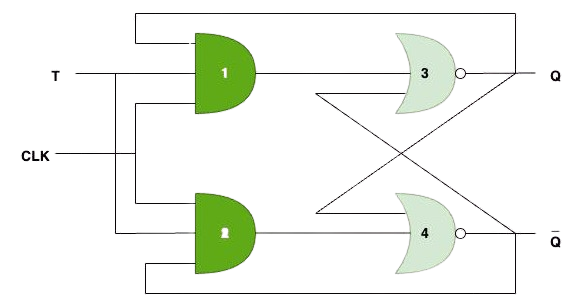

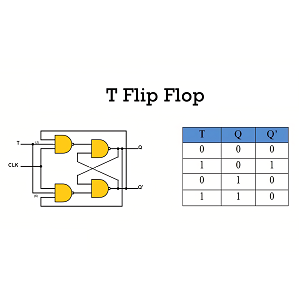

Figura 3. Trimità logica a flip-flop t
Il flip-flop T risponde a due condizioni: il segnale dell'orologio (CLK) e il valore dell'ingresso T.Nel diagramma del circuito sopra, il flip-flop T viene implementato utilizzando le porte logiche.Ecco come funziona:
• Quando t = 0
La parte superiore e la porta (etichettata 1) e la parte inferiore e il gate (etichettata 2) entrambe le uscite 0 indipendentemente dal segnale di clock, poiché uno dei loro ingressi è 0. Ciò impedisce qualsiasi cambiamento nelle uscite delle porte né (etichettate 3 e 4), il che significa che il flip-flop tiene il suo stato.Le uscite Q e Q̅ rimangono come erano prima dell'impulso di clock.
• Quando t = 1
Ora entrambi e Gates sono attivati dal segnale di clock (CLK).A seconda dello stato attuale di Q e Q̅, una delle porte e le porte consentirà un segnale attraverso l'attivazione del gate NOR corrispondente e attivando lo stato del flip-flop.Questo è:
Se Q = 0, passa a Q = 1
Se Q = 1, passa a Q = 0
L'azione a disattivazione viene sincronizzata con l'orologio, garantendo che si verificano cambiamenti solo su specifiche transizioni dell'orologio (di solito aumentano o in calo dei bordi, a seconda dell'implementazione finale).Questa caratteristica (che tiene quando t = 0 e attivando quando t = 1 su un bordo dell'orologio) rende il flop T un utile elemento elegante nei sistemi digitali come contatori, divisori di frequenza e circuiti di controllo sincronizzati.
La tabella della verità aiuta a visualizzare come risponde il flip-flop T:
|
T |
Q (corrente) |
Q_next |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
0 |
Quando T è 0, lo stato successivo corrisponde allo stato attuale.
Quando T è 1, l'uscita si lancia.
Questo comportamento prevedibile consente di simulare e testare facilmente le infradito T in sistemi digitali più ampi.
Le infradito T possono essere create utilizzando altri tipi di infradito: SR, D o JK.Ogni metodo modifica gli input del flip-flop di base per imitare il comportamento a disattivazione.

Figura 4. T Metodi flip-flop

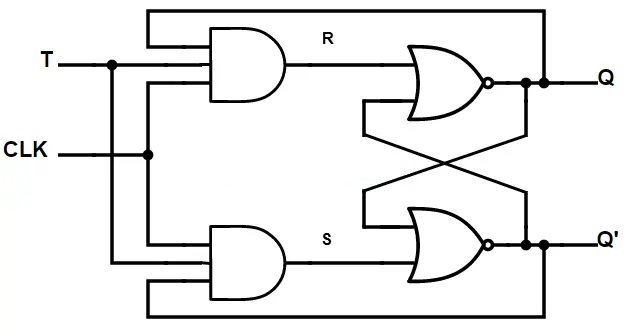

La figura seguente illustra come un flip-flop T può essere costruito usando un flip-flop SR con l'aiuto di due e cancelli.In questa configurazione, l'input T è collegato a entrambi e alle porte insieme all'output Q o Q.One e GATE prende l'ingresso T e l'uscita Q per generare il segnale set (s), mentre l'altro e il gate prende T e Q per produrre il segnale di reset (R).Questi segnali si inseriscono quindi nel flip-flop SR, che è composto da accoppiamento né gate responsabili del mantenimento o della modifica dello stato delle uscite Q e Q ".

Figura 5. T Flip Flop usando SR Flip Flop
Quando l'input t è 0, entrambi e gate sono disabilitati, il che significa S e R Rimani basso e il flip-flop mantiene il suo stato attuale.Tuttavia, quando t è 1, lo stato di output attiva in base allo stato corrente: se q è 0, Q 'è 1, innescando l'ingresso S e l'impostazione da Q a 1;Se Q è 1, Q 'è 0, attivando l'ingresso R e ripristinato da Q a 0. Ciò garantisce attivare comportamento.È necessario prestare attenzione per impedire sia a S che a R siano elevati allo stesso tempo, poiché ciò porterebbe a un output non valido o imprevedibile Dal flip-flop SR.

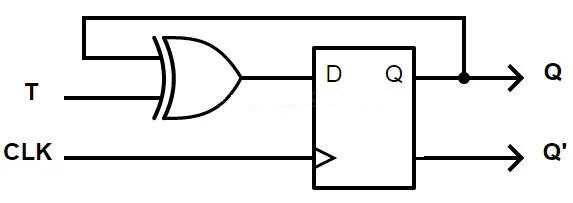

La figura seguente dimostra come implementare un flip-flop T utilizzando un flip-flop D e un gate XOR.In questa configurazione, il gate XOR prende l'ingresso T e l'output Q corrente del flip-flop D.L'uscita del gate XOR è quindi collegata all'ingresso D.Questa configurazione garantisce che l'input per il flip-flop D sia determinato da XOR di T e Q, controllando efficacemente se lo stato debba essere mantenuto o attivato su ciascun impulso di clock.

Figura 6. T Flip Flop usando D Flip Flop
Quando t è 0, il gate XOR emette il valore corrente di Q, quindi il d Flip-flop mantiene il suo stato.Quando t è 1, il gate XOR emette il inverso di q, che viene quindi bloccato sul bordo dell'orologio successivo, causando il Output per attivare alternato.Questo metodo è efficiente ed evita le insidie di stati indefiniti che possono sorgere in altri tipi di flip-flop.Usa hardware minimo (solo un gate XOR oltre a D Flip-Flop) rendendolo un design compatto e affidabile per la funzionalità di flip-flop.

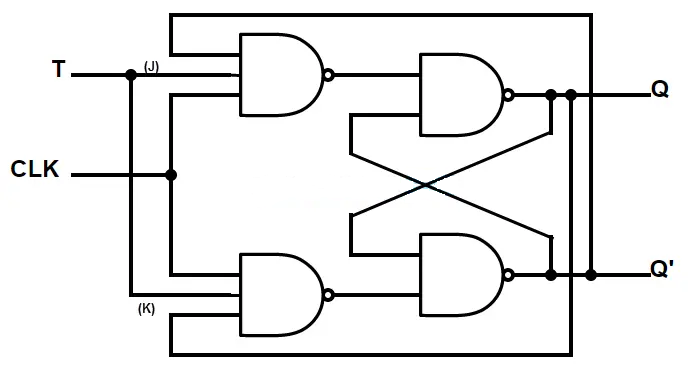

La figura seguente mostra come un flip-flop T può essere facilmente costruito utilizzando un flip-flop JK collegando direttamente l'ingresso T agli ingressi J e K.Il circuito sfrutta il comportamento naturale azionario del flip-flop JK quando entrambi gli ingressi sono alti.Il segnale T viene instradato a entrambi e alle porte che fungono da logica J e K, insieme al segnale di clock, per controllare i tempi dell'azione a disattivazione.

Figura 7. T Flip Flop usando JK Flip Flop
Quando T è 0, sia J che K sono 0, quindi il flip-flop JK mantiene il suo stato attuale.Quando T è 1, sia J che K sono alti e il flip-flop JK attiva la sua uscita Q su ciascun bordo di salita dell'orologio.Questo design non richiede ulteriori porte oltre a ciò che è già nel flip-flop JK, rendendolo uno dei metodi più efficienti e ad alta velocità per implementare un flop t.È affidabile, compatto e ideale per applicazioni in cui sono necessarie semplicità e prestazioni.

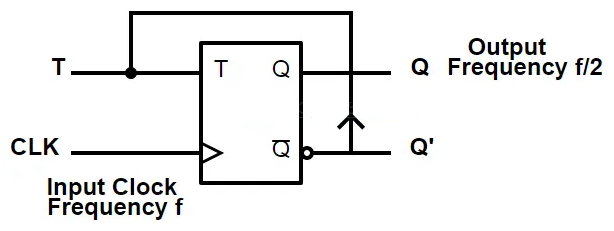

Figura 8. Divisione di frequenza con infradito T
Le infradito T sono molto utili nell'elettronica digitale per la divisione delle frequenze.Sono dispositivi semplici che cambiano il loro stato di output (attivo) ogni volta che ricevono un impulso di clock, ma solo se l'ingresso T è impostato su 1 (o alto).Nella figura sopra, è possibile vedere un flip-flop T in cui l'output Q (invertito) è collegata all'input T.Questa configurazione garantisce che il flip-flop attivi il suo stato ogni volta che viene ricevuto un segnale di clock (CLK).
Quando ciò accade, l'output su Q cambia da 0 a 1 o 1 a 0 con ogni impulso di clock.Ciò significa che il flip-flop completa solo un ciclo completo ogni due impulsi di orologio.Di conseguenza, la frequenza dell'uscita Q diventa metà della frequenza di clock di ingresso.Ad esempio, se l'orologio di input ha una frequenza di 10 Hz (10 impulsi al secondo), l'uscita Q attiverà a 5 Hz, dividendo efficacemente la frequenza per 2.
Questa capacità di divisione di frequenza diventa ancora più potente quando si collega più infradito T in una serie, noto anche come cascata.Quando l'uscita Q di un flip-flop si alimenta nell'input dell'orologio del successivo flip-flop, ogni stadio continua a dividere la frequenza per 2. Il primo flip-flop fornisce un'uscita di f/2, il secondo dà f/4, la terza f/8 e così via.Questo crea una catena di infradito che dividono la frequenza originale per poteri di due.

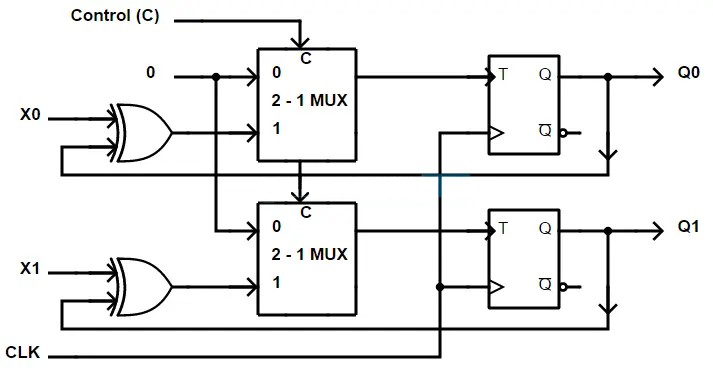

Figura 9. Registro di carico parallelo a 2 bit utilizzando le infradito T.
Un registro di carico parallelo a 2 bit è un circuito digitale in grado di archiviare due bit di dati contemporaneamente.La figura sopra mostra come possiamo costruirlo usando tfip-flop T, gate XOR e multiplexer da 2 a 1 (MUX).Ogni bit nel registro ha il proprio set di componenti: un flip-flop, un gate XOR e un multiplexer.
Ecco come funziona passo dopo passo.Innanzitutto, il gate XOR confronta il bit di ingresso corrente (x0 o x1) con l'output di corrente del flip-flop (Q0 o Q1).Se l'ingresso è diverso dall'output, il gate XOR invia un 1 al multiplexer.Ciò significa che il flip-flop T deve alternare per abbinare i nuovi dati.Se l'ingresso e l'uscita sono uguali, XOR invia 0, il che significa che non è necessaria alcuna interruttore perché l'output è già corretto.
Quindi, il multiplexer 2 a 1 decide se caricare nuovi dati o mantenere lo stato corrente.Lo fa in base al segnale di controllo (C).Se il segnale di controllo è 0, il MUX invia 0 all'input T, il che indica al flip-flop di trattenere il suo valore di corrente (nessuna interruttore).Ma se il segnale di controllo è 1, il mux passa il risultato dal gate XOR all'ingresso T, consentendo al flip-flop di attivare solo se necessario.In questo modo, quando il caricamento è abilitato, entrambi le infradito aggiornano le loro uscite contemporaneamente durante il bordo dell'orologio successivo.
Questa configurazione consente al registro di caricare due bit di dati in parallelo, il che significa che entrambi i bit vengono aggiornati contemporaneamente utilizzando un singolo impulso di clock.È efficiente e utile nei sistemi che devono trasferire o archiviare rapidamente piccoli pezzi di dati.Il design è anche scalabile, il che significa che più bit possono essere aggiunti copiando lo stesso modello con più infradito T, cancelli XOR e multiplexer.Questo lo rende una buona scelta per la creazione di semplici circuiti di memoria o un'archiviazione temporanea dei dati nei sistemi digitali.
• Design semplice: Le infradito T sono costruite con un solo ingresso, che semplifica sia i loro circuiti interni che i requisiti di cablaggio esterni.Questa configurazione semplificata riduce il numero di porte logiche e interconnessioni necessarie, rendendole più facili da progettare, analizzare e implementare.Di conseguenza, le infradito T sono vantaggiose nei sistemi in cui lo spazio, il costo o la complessità devono essere ridotti al minimo.
• Comportamento prevedibile: A differenza di Flip-flop SR (set-reset), che può immettere uno stato indefinito o instabile quando entrambi gli input sono attivi contemporaneamente, T Flip-Flops offrono comportamenti coerenti e affidabili.La loro natura azionaria garantisce un'uscita chiara e deterministica basata esclusivamente sul segnale di clock e sull'input T.Questa prevedibilità li rende adatti all'uso nei sistemi digitali che richiedono stabilità e affidabilità.
• Efficiente per il conteggio: T Flip-Flops attivo naturalmente l'uscita su ciascun impulso di clock attivo quando l'ingresso T è elevato, rendendoli blocchi di costruzione ideali per contatori binari e divisori di frequenza.Ogni flip-flop in una catena di contropiede divide la frequenza dell'orologio per due, consentendo una facile costruzione di contatori a più bit.La loro capacità di cambiare gli stati prevedibilmente con ogni impulso semplifica la logica necessaria per operazioni di conteggio accurate e sincronizzate.
• Basso consumo energetico: Quando l'ingresso T è basso, il flip-flop mantiene il suo stato corrente e non cambia sull'impulso di clock.Questo comportamento riduce l'attività di commutazione non necessaria all'interno del circuito, conservando così la potenza.In applicazioni a bassa potenza o dispositivi a batteria, ciò può migliorare l'efficienza energetica ed estendere la durata operativa.
• Archiviazione di memoria affidabile: T Flip-Flops agiscono come elementi di memoria stabili che mantengono il loro stato fino a quando un segnale di clock e un input T attivo richiedono un interruttore.Questa stabilità intrinseca garantisce l'integrità dei dati nel tempo, in particolare nelle applicazioni digitali sensibili ai tempi.Le loro prestazioni affidabili nella detenzione e nell'aggiornamento delle informazioni binarie li rendono un componente importante nei circuiti di memoria e nelle macchine a stato.
• Funzionalità limitata: Le infradito T sono progettate per eseguire solo un'operazione specifica, attivando lo stato di uscita su ciascun impulso di clock di attivazione quando l'ingresso T è alto.A differenza di altri tipi di infradito (come le infradito JK o D), mancano della flessibilità di eseguire funzioni di set, reset o cuscinetti di dati senza logica esterna aggiuntiva.Ciò limita la loro applicazione diretta nei sistemi che richiedono un comportamento logico più complesso o condizionale, che richiede ulteriori circuiti per estendere le loro capacità.
• Sensibile ai problemi: T Flip-Flops può essere vulnerabile a problemi o picchi di breve tensione sull'ingresso T o sul segnale di clock.Poiché alternano il loro stato in base alle transizioni del segnale, anche un impulso di breve durata causato da rumore o interferenza può innescare inavvertitamente un cambiamento di stato.In ambienti ad alta velocità o elettricamente rumorosi, questa sensibilità può portare a comportamenti irregolari, che richiedono un attento condizionamento del segnale o meccanismi di debouncing per mantenere l'affidabilità.
• Complessità di tempistica: Nei sistemi digitali che utilizzano molte infradito T in particolare nei contratti a cascata, il coordinamento dei tempi diventa sempre più impegnativo.Ogni flip-flop introduce un ritardo e senza una sincronizzazione precisa, ciò può comportare output distorti o disallineamenti temporali.È necessario prestare molta attenzione alla distribuzione dell'orologio, ai tempi di configurazione e ai tempi per garantire un funzionamento corretto, che aggiunge complessità all'analisi e al layout dei tempi del sistema.
• Solo a bit singolo: Ogni flip-flop T è in grado di archiviare ed elaborare solo un solo bit di informazioni.Per le operazioni che coinvolgono dati multi-bit, come il conteggio oltre un bit o la memorizzazione di valori binari più grandi, i flip-flop più T devono essere combinati in accordi più complessi.Ciò aumenta il numero di componenti, la quantità di cablaggio e la complessità complessiva del sistema, che può essere uno svantaggio nei progetti sensibili allo spazio o ai costi.
• Ritardo di propagazione: Quando le infradito T sono collegate in sequenza (come sono comuni nei contatori), l'uscita di un flip-flop diventa l'ingresso al successivo.Questa catena introduce ritardi di propagazione cumulativa, in cui ogni fase deve attendere che il precedente si depositi prima di rispondere.Nei circuiti ad alta velocità, questi ritardi possono degradare le prestazioni complessive, ridurre la massima frequenza operativa e creare problemi di sincronizzazione, in particolare in catene più lunghe o circuiti più profondi.
Le infradito T sono utilizzate in una vasta gamma di sistemi digitali:
Le infradito T sono comunemente usate nei circuiti divisori di frequenza, in cui l'uscita attiva su ciascun impulso di clock in arrivo.Ciò divide efficacemente la frequenza di clock di ingresso per due.Cascando a cascata multipli più flip-flop, è possibile dividere ulteriormente la frequenza (di 4, 8, 16, ecc.).Questi segnali divisi in frequenza sono utilizzati in applicazioni come orologi digitali, sistemi di comunicazione e tempi di microcontrollore in cui sono necessari segnali di clock più lenti e sincronizzati per diversi componenti.
Poiché le infradito T attivano il loro stato ad ogni impulso di clock, fungono da elementi nei contatori binari.Questi contatori sono utilizzati in una vasta gamma di dispositivi digitali come orologi digitali, contatori di eventi, odometri e timer.Ogni flip-flop nel contatore rappresenta un bit e il loro interruttore sequenziale consente di contare in binario, consentendo un monitoraggio accurato o eventi nei sistemi digitali.
Mentre le infradito T stesse non sono in genere utilizzate come elementi principali nei registri a turni (le infradito D sono più comuni), possono aiutare nella logica dei tempi e del controllo per tali registri.Nel contesto più ampio di conversione da serial-parallelo o da parallelo a seriale, le infradito T possono essere utilizzate per generare impulsi di controllo sincronizzati che determinano quando i dati vengono spostati, rendendoli utili nei sistemi di comunicazione, nell'archiviazione dei dati e nell'elaborazione del segnale digitale.
Nelle macchine e nei sistemi di controllo di stato, le infradito T possono essere utilizzate per gestire le transizioni di stato in modo prevedibile e attivato.Aiutano a implementare sequenze di controllo in cui l'output deve alternare tra stati su condizioni specifiche.Ciò è prezioso per i controller dei semafori, i distributori automatici e i sistemi robotici, in cui il flusso di controllo deve rispondere agli eventi di input crollati in una sequenza affidabile.
T Flip-Flops può funzionare come semplici elementi di memoria a un bit tenendo in mano uno stato binario fino al prossimo evento azionario.Nei registri e negli array di archiviazione, possono essere utilizzati per archiviare temporaneamente bandiere, abilitare bit o dati binari.Sebbene più comunemente sostituiti da D Flip-Flops in complesse architetture di memoria, T Flip-Flops trovano comunque uso in registri più piccoli e specializzati in cui il comportamento a disattivazione si allinea ai requisiti di progettazione logica.
T Flip-Flop è una parte semplice e utile per l'elettronica digitale.Memorizza un bit e cambia (disattiva) il suo output solo quando detto, rendendo ottimo per il conteggio e la divisione dei segnali.Puoi costruirlo in diversi modi utilizzando altri infradito e funziona bene in sistemi che richiedono un segnale per capovolgere e spegnere al momento giusto.Le infradito T sono facili da usare, salvano energia e fanno bene alla costruzione di contatori, timer e piccole parti di memoria.Ma hanno anche limiti, gestiscono solo un bit, sono sensibili al rumore del segnale e possono causare ritardi se usati in catene lunghe.Anche con questi aspetti negativi, le infradito T sono ancora ampiamente utilizzate a causa del loro comportamento semplice e affidabile.
Si prega di inviare una richiesta, risponderemo immediatamente.
L'idea di base dietro un flip-flop T è che cambia il suo valore di uscita ogni volta che riceve un segnale di clock, ma solo se l'ingresso T è impostato su 1. Se T è 0, l'uscita rimane la stessa.Se T è 1, l'uscita si sposta da 0 a 1 o 1 a 0 con ogni impulso di clock.Questo comportamento lo fa agire come un interruttore che si accende e si spegne in uno schema normale.Memorizza anche l'uscita corrente fino a quando non arriva il segnale di clock successivo, dandogli un comportamento simile a una memoria.
Per scoprire se un flip-flop è attivato dal bordo positivo o negativo, è necessario guardare come reagisce al segnale di clock.Se risponde quando il segnale di clock passa da 0 a 1 (bordo di salita), è un flip-flop a bordo positivo.Se reagisce quando l'orologio va da 1 a 0 (bordo di caduta), è un flip-flop a bordo negativo.Questo è spesso mostrato nei diagrammi: un triangolo all'ingresso dell'orologio significa bordo positivo e un triangolo con un cerchio piccolo significa bordo negativo.
L'equazione caratteristica di un flip-flop t è q (successivo) = t xor q (corrente).Ciò significa che l'output successivo dipende dall'output di corrente e dal valore di T. Se T è 0, l'output rimane lo stesso.Se T è 1, l'output cambia al valore opposto.Questa equazione mostra esattamente come il flip-flop decida quale dovrebbe essere il prossimo stato sull'input T e sul suo stato attuale.
Un flip-flop è un nome generale per un circuito che memorizza un po 'di dati.Esistono diversi tipi di infradito, come SR, D, JK e T. Ogni tipo ha un modo diverso di lavorare.Il flip-flop T è un tipo speciale che richiede solo un input (t) e un orologio.Il suo unico compito è quello di capovolgere il valore di output ogni volta che l'orologio e T è 1. Quindi, mentre tutte le infradito T sono infradito, non tutte le infradito sono le infradito.
Il lavoro principale di un flip-flop t nei circuiti logici è quello di attivare o cambiare gli stati sul comando.Viene spesso utilizzato nei sistemi che devono contare, dividere un segnale di clock o alternare tra due stati.Ad esempio, può essere utilizzato per tagliare la velocità di un segnale di clock a metà o per costruire contatori binari che contano nei passaggi.A causa della sua azione di commutazione semplice e chiara, è utile per creare modelli, segnali di temporizzazione e fasi di memoria nei sistemi digitali.
Un flip-flop T di base ha due input principali: l'input T e l'input dell'orologio.L'ingresso T controlla se il flip-flop dovrebbe attivare il suo stato e l'ingresso dell'orologio gli dice quando controllare l'ingresso T.Alcuni progetti possono anche avere input di ripristino o preimpostazione per funzioni speciali, ma l'operazione di base richiede solo questi due input per funzionare correttamente.
