Una guida completa ai circuiti RC e alle costanti di tempo

I circuiti RC sono circuiti elettrici semplici ma potenti che utilizzano un resistore e un condensatore per controllare come la tensione e la corrente cambiano nel tempo.Li troverai nell'elettronica quotidiana, dai timer ai filtri audio.L'idea chiave dietro questi circuiti è la costante di tempo, che ti dice quanto velocemente il condensatore addebita e si scarica.Ciò influisce su come il circuito risponde ai segnali, rendendo utile nel filtraggio, nella gestione dell'alimentazione e altro ancora.Imparando come calcolare la costante di tempo e scegliere i componenti giusti, è possibile progettare circuiti che funzionano esattamente se necessario.Questa guida ti guiderà attraverso le basi, dalla comprensione del circuito ai test e utilizzarlo in modo efficace.

Catalogare

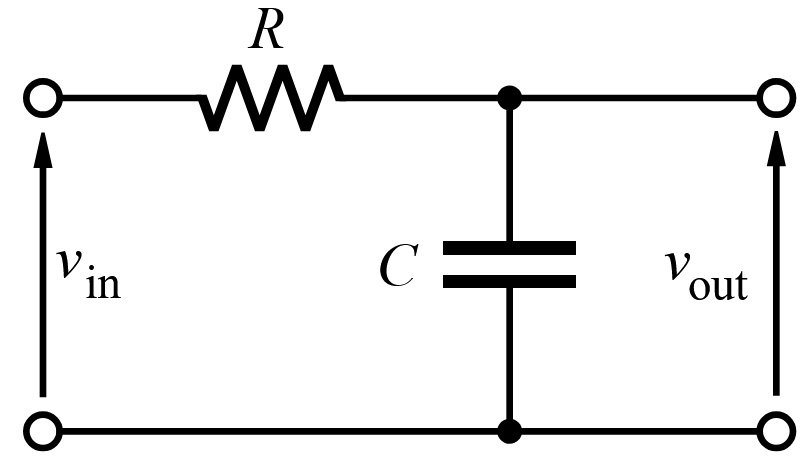

Figura 1. Circuito RC

Introduzione ai circuiti RC

Prima di saltare nell'uso di un calcolatore del circuito RC, è utile capire prima cos'è un circuito RC e come funziona.

Un circuito RC è un semplice circuito elettrico che consiste in solo due componenti chiave: un resistore (R) e un condensatore (C).Questi due elementi lavorano insieme per regolare il flusso di corrente elettrica.

Il resistore consente alla corrente di passare attraverso ma anche rallenta, limitando la velocità con cui i flussi di carica.Nel frattempo, il condensatore memorizza energia elettrica e può rilasciarla gradualmente nel tempo.Insieme, questi componenti creano un sistema in cui il condensatore si carica attraverso la resistenza e quindi si scarica lentamente, producendo una tensione mutevole nel tempo.

Un concetto importante nei circuiti RC è la costante di tempo, spesso rappresentata dalla lettera greca τ (tau).Questo valore ci dice quanto velocemente il condensatore addebita o scarica.In particolare, la costante di tempo è la quantità di tempo impiegata per il condensatore di addebitare fino a circa il 63,2% della sua piena tensione dopo un improvviso cambiamento di tensione o corrente.

Ora che hai una chiara idea di cosa sia un circuito RC e di come funzionano i suoi componenti chiave, andiamo ad esplorare il calcolatore del circuito RC e come usarlo in modo efficace.

Come trovare il tempo costante in un circuito RC

Il calcolo della costante di tempo (τ) in un circuito RC è un processo semplice che richiede solo due valori: resistenza (R) e capacità (c).Una volta che hai questi valori, puoi determinare la velocità con cui i condensatori addebitano e scaricano.Seguire i passaggi seguenti per trovare la costante di tempo per qualsiasi circuito RC.

Identifica la resistenza (R)

Innanzitutto, è necessario determinare la resistenza (R) nel circuito.Puoi trovare questo valore nel diagramma del circuito o misurarlo usando un multimetro se stai lavorando con un circuito fisico.Il valore di resistenza dovrebbe essere in OHM (ω).

Se il valore è riportato in kilo-ohms (kω) o mega-ohms (mω), potrebbe essere necessario convertirlo in ohm:

• 1 kΩ = 1.000 Ω

• 1 MΩ = 1.000.000 Ω

Identificare la capacità (c)

Quindi, trova la capacità (c) del condensatore.Questo valore è generalmente etichettato sul condensatore stesso o mostrato nel diagramma del circuito.Se è necessario misurarlo, utilizzare un contatore.

La capacità viene misurata in Farads (F), ma la maggior parte dei condensatori è etichettata in microfaradi (µF), nanofaradi (NF) o picofarad (PF).Se necessario, convertire il valore in Farads:

• 1 µF = 1 × 10⁻⁶ F

• 1 nf = 1 × 10⁻⁹ f

• 1 pf = 1 × 10⁻¹² f

Usa la formula costante di tempo

Una volta che hai entrambi i valori, usa la formula per calcolare la costante di tempo:

τ = r × c

Dove:

• τ è la costante di tempo (in secondi)

• R è la resistenza (negli ohm)

• C è la capacità (in Farads)

Basta moltiplicare i valori di resistenza e capacità per ottenere il tempo costante.

Capire il significato del risultato

La costante di tempo τ ti dice quanto velocemente il condensatore addebita e si scarica in risposta a una variazione di tensione.In particolare:

• Dopo una costante di tempo (τ), il condensatore si carica a circa il 63,2% della sua piena tensione quando è collegato a una fonte di alimentazione.

• Dopo cinque costanti di tempo (5τ), il condensatore è considerato completamente carico (oltre il 99%) o completamente dimesso se disconnesso.

Questo valore ti aiuta a determinare la velocità con cui un circuito RC reagisce alle variazioni di tensione, che è utile per progettare filtri, circuiti di temporizzazione e altre applicazioni.

Progettazione e test di circuiti RC

Ora che capisci come calcolare la costante di tempo di un circuito RC, il passo successivo è progettare e testare un circuito che soddisfa le tue esigenze.La scelta dei valori di resistenza e condensatore giusto è importante per garantire che il circuito si comporti come previsto.

Quando si progetta un circuito RC, è necessario considerare fattori come la costante di tempo (τ), i requisiti di tensione e la risposta in frequenza.Questi aspetti determinano come il circuito funzionerà e risponderà ai segnali elettrici.Seguire i passaggi seguenti per progettare e analizzare efficacemente il circuito RC.

Definire i requisiti del circuito

Prima di selezionare i componenti, inizia identificando lo scopo del circuito.Considera se verrà utilizzato per i segnali di filtraggio, applicazioni di temporizzazione o un'altra funzione.È anche importante determinare i livelli di tensione e corrente richiesti, nonché eventuali vincoli di temporizzazione che possono influire sulla selezione dei componenti.Definire chiaramente questi requisiti aiuta a scegliere i valori di resistenza e condensatori giusti.

Scegli i valori di resistenza e condensatore

Una volta compreso lo scopo del circuito, seleziona i valori di resistenza (R) e condensatore (C) appropriati.La costante di tempo (τ) è un fattore chiave in questa decisione e viene calcolata usando la formula:

τ = r × c

Se è necessario un tempo di risposta rapido, utilizzare un resistore o un condensatore più piccolo.Se è necessario un tempo di risposta più lento, è necessario selezionare un resistore o un condensatore più grande.I valori scelti dovrebbero anche essere compatibili con i requisiti di tensione e corrente del circuito per garantire un funzionamento sicuro e affidabile.

Simulare e costruire il circuito

Prima di assemblare il circuito, è utile simulare il suo comportamento utilizzando software di progettazione del circuito come LTSPICE, Multisim o Proteus.Una simulazione consente di visualizzare come si esegue il circuito senza bisogno di costruirlo fisicamente.

Una volta che i risultati della simulazione sembrano promettenti, il passo successivo è costruire un prototipo su una breadboard.Ciò consente test del mondo reale, rendendo più facile identificare potenziali problemi prima di finalizzare il design.

Testare e analizzare le prestazioni dei circuiti

Dopo aver costruito il circuito, i test in condizioni diverse garantiscono che funzioni correttamente.Un modo per analizzare le prestazioni è attraverso il tempo di analisi costante, in cui si osserva il comportamento di ricarica e scarica del condensatore per vedere se si allinea ai calcoli.

Per i circuiti utilizzati nell'elaborazione del segnale, l'analisi della risposta in frequenza è utile per determinare come il circuito si comporta a frequenze diverse e identificandone la frequenza di taglio.Se il circuito fa parte di un'applicazione di temporizzazione, l'analisi transitoria può essere utilizzata per studiare come risponde a cambiamenti di tensione improvvisi.

Calcolo della carica su un condensatore e costante di tempo

Comprendere il modo in cui la carica è memorizzata su un condensatore e come la costante di tempo influisce sul comportamento del circuito è importante quando si lavora con i circuiti RC.Questi calcoli ti aiutano a determinare come un condensatore risponde alle modifiche alla tensione e alla rapidità con cui carica o scarica.Seguire i passaggi seguenti per calcolare sia la carica che la costante di tempo.

Come calcolare la carica su un condensatore

Un condensatore memorizza la carica elettrica quando collegato a una fonte di tensione.La quantità di carica che contiene dipende da due fattori: la capacità del condensatore e la tensione applicata attraverso di essa.Questa relazione è data dalla formula:

Q = C × V

Dove:

• Q è la carica immagazzinata nel condensatore (in Coulombs, C).

• C è la capacità (in Farads, F).

• V è la tensione attraverso il condensatore (in volt, v).

Questa equazione ti dice che la carica memorizzata su un condensatore aumenta se la capacità o la tensione aumentano.Un condensatore più grande può archiviare più carica alla stessa tensione, mentre una tensione più elevata comporta una carica maggiore per la stessa capacità.

Ad esempio, se si dispone di un condensatore con una capacità di 10 µF (10 × 10⁻⁶ F) e si applica 5 V su di esso, la carica immagazzinata sul condensatore sarebbe:

Q = (10 × 10⁻⁶ F) × (5 V) = 50 × 10⁻⁶ C (o 50 µC)

Ciò significa che il condensatore contiene 50 microcoulombs (µC) di carica a 5 V.

Come calcolare la costante di tempo (τ)

La costante di tempo di un circuito RC determina la velocità con cui il condensatore addebita o scarica quando è collegato o disconnesso da una fonte di alimentazione.È calcolato usando la formula:

τ = r × c

Dove:

• τ è la costante di tempo (in secondi, s).

• R è la resistenza nel circuito (in ohm, ω).

• C è la capacità (in Farads, F).

La costante di tempo ti dice quanto tempo impiega il condensatore a caricare a circa il 63,2% della sua piena tensione quando viene applicata la potenza.Allo stesso modo, quando la fonte di alimentazione viene rimossa, impiega lo stesso tempo a scaricare il condensatore al 36,8% della sua tensione iniziale.

Ad esempio, se si dispone di una resistenza da 1 kΩ (1000 Ω) e un condensatore da 10 µF (10 × 10⁻⁶ F), la costante di tempo sarebbe:

τ = (1000 Ω) × (10 × 10⁻⁶ f) = 0,01 s (o 10 ms)

Ciò significa che in 10 millisecondi (MS), il condensatore raggiungerà il 63,2% del suo livello completo o livello di scarico.

Comprendere il ruolo della costante di tempo

La costante di tempo è un fattore importante nei circuiti RC perché determina la rapidità con cui il condensatore raggiunge un livello di tensione stabile.Una piccola costante di tempo indica rapidamente che i condensatori o si scaricano rapidamente, mentre una costante di tempo più ampia si traduce in una risposta più lenta.

Dopo una costante di tempo (τ), il condensatore raggiunge il 63,2% della sua tensione finale.

Dopo due costanti di tempo (2τ), raggiunge l'86,5% della sua tensione finale.

Dopo cinque costanti di tempo (5τ), il condensatore è considerato completamente addebitato (oltre il 99%) o completamente dimesso.

Regolando i valori di resistenza e condensatore, è possibile controllare la velocità con cui un circuito RC risponde alle variazioni di tensione.Ciò è utile per la progettazione di circuiti di temporizzazione, filtri e applicazioni di formazione di impulsi.

Metodo costante del tempo a circuito aperto

Quando si tratta di circuiti con resistori e condensatori multipli, trovare la costante di tempo complessiva può essere complicata.Il metodo Time Costant (OCTC) a circuito aperto lo rende più semplice guardando ciascun condensatore separatamente, trattando tutti gli altri come se non ci fossero.Questo metodo è utile per stimare come si comporta un circuito RC nel tempo, specialmente nell'elaborazione del segnale e nell'analisi della risposta in frequenza.

Identificazione di ogni condensatore

Per iniziare, ti concentri su un condensatore alla volta.Se il circuito ha più condensatori, ignora tutti tranne uno durante l'analisi.Ogni condensatore influisce sul circuito in modo diverso, quindi abbattere il problema in questo modo lo rende più gestibile.

Trattare gli altri condensatori come circuiti aperti

Dopo aver scelto un condensatore, il passo successivo è aprire il circuito di tutti gli altri.Ciò significa che li rimuovi temporaneamente dal circuito in modo che non influenzassero la resistenza osservata dal condensatore che stai analizzando.Questo passaggio semplifica significativamente il circuito, rendendo più facile determinare la costante di tempo per ciascun condensatore.

Trovare la resistenza vista dal condensatore

Con un solo condensatore rimasto nel circuito, ora si calcola la resistenza equivalente (R_EQ) che questo condensatore "vede".Questo viene fatto analizzando i resistori nel circuito e determinando il loro effetto combinato sul condensatore.A seconda della progettazione del circuito, potrebbe essere necessario considerare le combinazioni di resistenza in serie e parallele per trovare il valore di resistenza corretto.

Calcolo della costante di tempo per ciascun condensatore

Una volta che hai la resistenza per il condensatore selezionato, si calcola la sua costante di tempo usando la formula:

Qui, τiτi è la costante di tempo per il condensatore, Reqreq è la resistenza osservata dal condensatore e Cici è il valore di capacità.Questo calcolo fornisce un'approssimazione della rapidità con cui il condensatore caricherà o scarica nelle condizioni del circuito fornite.

Sommando le costanti di tempo

Dopo aver calcolato la costante di tempo per ciascun condensatore individualmente, il passaggio finale è riassumerli.La costante di tempo totale per il circuito è data da:

Ciò significa che si sommano semplicemente tutte le singole costanti di tempo dall'analisi di ciascun condensatore.Il risultato ti dà una stima della costante di tempo dominante del circuito, che aiuta a capire come il circuito si comporterà in risposta a cambiamenti nella tensione o nella frequenza.

Perché usare questo metodo?

Il metodo costante del tempo a circuito aperto è un modo rapido per stimare come si comporta un circuito RC senza bisogno di calcoli complessi.È particolarmente utile nella progettazione di circuiti in cui è necessario controllare i tempi del segnale, come in amplificatori, filtri e altre applicazioni elettroniche.Abbattendo il circuito in parti più semplici, puoi avere una buona idea di come il circuito risponderà senza risolvere equazioni differenziali complesse.

Comprensione delle costanti di tempo in diversi circuiti

Le costanti di tempo sono importanti nei circuiti elettrici perché aiutano a determinare la velocità con cui un circuito risponde alle variazioni di tensione o corrente.Mentre i circuiti RC sono comunemente discussi, le costanti di tempo si applicano anche ai circuiti RL e RLC, ognuno con la sua formula unica.Comprendere queste differenze consente di prevedere il comportamento del circuito e i circuiti di progettazione per applicazioni specifiche.

Identificazione del tipo di circuito

Prima di calcolare la costante di tempo, è necessario determinare con quale tipo di circuito stai lavorando.I tipi più comuni includono:

• Circuiti RC: contengono un resistore (R) e un condensatore (C).La costante di tempo determina la velocità con cui il condensatore addebita o scarica.

• Circuiti RL - sono costituiti da un resistore (R) e un induttore (L).La costante di tempo descrive per quanto tempo impiega la corrente per stabilizzarsi.

• Circuiti RLC: includono un resistore (R), l'induttore (L) e il condensatore (C).Questi circuiti sono più complessi e coinvolgono oscillazioni e smorzamenti.

Una volta identificato il tipo di circuito, è possibile applicare la formula corretta per il calcolo della costante di tempo.

Raccolta dei valori dei componenti

Per calcolare la costante di tempo, è necessario conoscere i valori dei componenti del circuito.A seconda del tipo di circuito, avrai bisogno di:

• Circuiti RC - Resistenza (R) in OHM (ω) e capacità (C) in Farads (F).

• Circuiti RL - Resistenza (R) in OHM (ω) e induttanza (L) in Henries (H).

• Circuiti RLC - Resistenza (R), Capacità (C) e Induttanza (L), che sono usate in formule più complesse.

Questi valori possono essere trovati in diagrammi a circuito o misurati con strumenti appropriati come un misuratore multimetro o capacità.

Applicazione della formula costante di tempo corretta

Una volta che hai i valori necessari, utilizzare la formula appropriata per calcolare la costante di tempo:

• Per i circuiti RC:

τ = r × c

La costante di tempo rappresenta quanto tempo impiega il condensatore a caricare a circa il 63,2% della sua piena tensione o scarica al 36,8% della sua tensione iniziale.

• Per i circuiti RL:

τ = l / r

Questa costante di tempo descrive la rapidità con cui la corrente nell'induttore si accumula o diminuisce in risposta a una variazione di tensione.

• Per i circuiti RLC:

La costante di tempo dipende dal fatto che il circuito sia sottofamato, smorzato in modo critico o sovradimensionato.In molti casi, il fattore di smorzamento (ζ) e la frequenza naturale (ω₀) devono essere considerati nell'analisi.

Comprendere il significato della costante di tempo

La costante di tempo aiuta a prevedere la velocità con cui un circuito raggiunge uno stato stazionario dopo un improvviso cambiamento.In applicazioni pratiche:

• Una piccola costante di tempo significa che il circuito risponde rapidamente, rendendolo utile per le applicazioni di commutazione ad alta velocità.

• Una costante di tempo di grandi dimensioni si traduce in una risposta più lenta, che può essere utile per le fluttuazioni di tensione di livellamento o segnali di filtraggio.

Ad esempio, in un filtro passa-basso RC, la costante di tempo determina la frequenza di taglio, influenzando il modo in cui vengono elaborati segnali di frequenze diverse.In un circuito RL, la costante di tempo influisce sulla velocità con cui un induttore può accumulare o rilasciare energia, che è importante per l'elettronica di potenza e i trasformatori.

Risposta in frequenza dei circuiti RC

I circuiti RC sono segnali di forma lasciando passare alcune frequenze riducendo gli altri.Ciò li rende utili nel filtraggio, dove è necessario controllare quali parti di un segnale rimangono e quali si indeboliscono.Il modo in cui un circuito RC si comporta con frequenze diverse è chiamato la sua risposta in frequenza e questo gioca un ruolo importante nei sistemi audio, nei circuiti di comunicazione e nell'elaborazione del segnale.

Un filtro RC passa-basso consente ai segnali a bassa frequenza mentre indeboliscono le frequenze più elevate.Il punto in cui il filtro inizia a ridurre significativamente il segnale è chiamato frequenza di taglio.Ciò accade quando l'ampiezza del segnale di uscita scende a circa il 70,7% del segnale di ingresso.È possibile calcolare questa frequenza di taglio usando la formula:

Qui, R è la resistenza negli ohm e C è la capacità di Farads.Più grande è il resistore o il condensatore, minore è la frequenza di taglio, il che significa che il circuito consentirà di passare le frequenze ancora più basse bloccando quelle più elevate.

D'altra parte, un filtro RC passa-alto funziona in modo opposto.Consente di passare segnali ad alta frequenza riducendo la forza dei segnali a basso frequenza.La frequenza di taglio per un filtro passa-alto si trova utilizzando la stessa formula della custodia passa-basso.

Sapere come un circuito RC reagisce a diverse frequenze è importante quando si progetta sistemi elettronici che richiedono un controllo preciso sui segnali.Sia che tu stia lavorando su un equalizzatore audio, un sistema di comunicazione o qualsiasi applicazione in cui i segnali necessitano di modellare, la comprensione della risposta in frequenza ti aiuta a ottenere il comportamento esatto di cui hai bisogno.

Conclusione

Comprendere i circuiti RC e le loro costanti di tempo ti aiuta a prevedere come rispondono ai cambiamenti di tensione.Calcolando la resistenza, la capacità e le costanti di tempo, è possibile progettare circuiti che caricano e scaricano alla giusta velocità per le tue esigenze.Che tu stia costruendo un semplice circuito di temporizzazione o un filtro, conoscere queste basi rende più facile creare circuiti che funzionano come previsto.Con l'approccio giusto, puoi progettare, testare e regolare i circuiti per ottenere le migliori prestazioni.
