Come utilizzare MSP430 LaunchPad per progetti a bassa potenza

MSP430 Launchpad è una commissione di sviluppo compatta e economica che offre una vasta gamma di funzionalità per la creazione di varie applicazioni elettroniche.È semplice da usare e fornisce funzionalità uniche che lo rendono adatto a progetti su piccola scala e a bassa potenza.Che tu stia lavorando al rilevamento del movimento, all'automazione o ad altri sistemi di controllo, il lancio MSP430 è uno strumento efficiente per trasformare le idee in realtà.

Catalogare

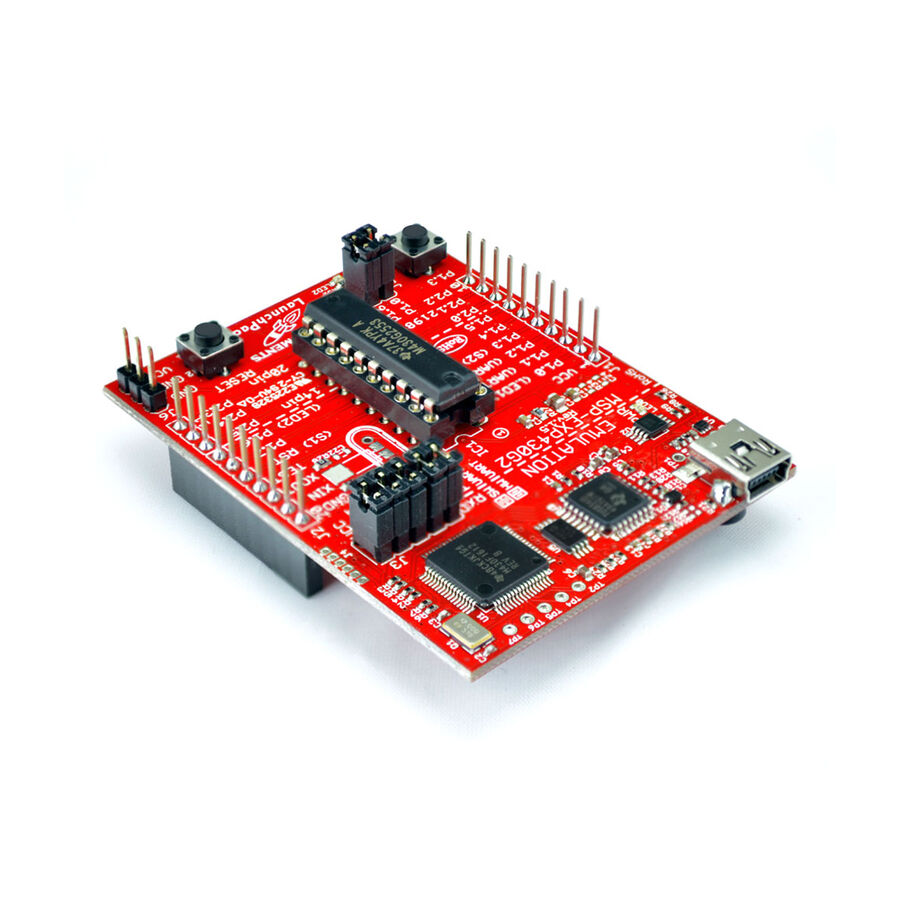

Panoramica e introduzione a MSP430 LaunchPad

MSP430 LaunchPad è un comitato di sviluppo noto e economico, popolare per la sua vasta gamma di funzionalità.Questa scheda è particolarmente utile per la creazione di applicazioni simili a quelle costruite su Arduino.Mentre entrambe le schede MSP430 Launchpad e Arduino condividono diverse somiglianze nella funzionalità, la loro differenza principale sta nel microcontrollore che usano.Le schede Arduino si basano su controller AVR, mentre MSP430 Launchpad utilizza i microcontroller MSP430 di Texas Instruments.

Il lancio MSP430 è un'ottima scelta per i progetti che richiedono una potenza di elaborazione inferiore, rendendolo adatto per applicazioni su scala ridotta rispetto a piattaforme come Raspberry Pi.

Il Launchpad MSP430 si distingue anche per le sue caratteristiche uniche che non si trovano comunemente in altre schede di microcontrollori.Questi includono componenti come un convertitore da analogico a digitale (ADC), una progettazione di sistema su chip, un timer di cane da guardia, porte di ingresso/output, controllo LCD, RAM, ROM e un timer di base.Queste caratteristiche offrono flessibilità e funzionalità per una varietà di progetti.

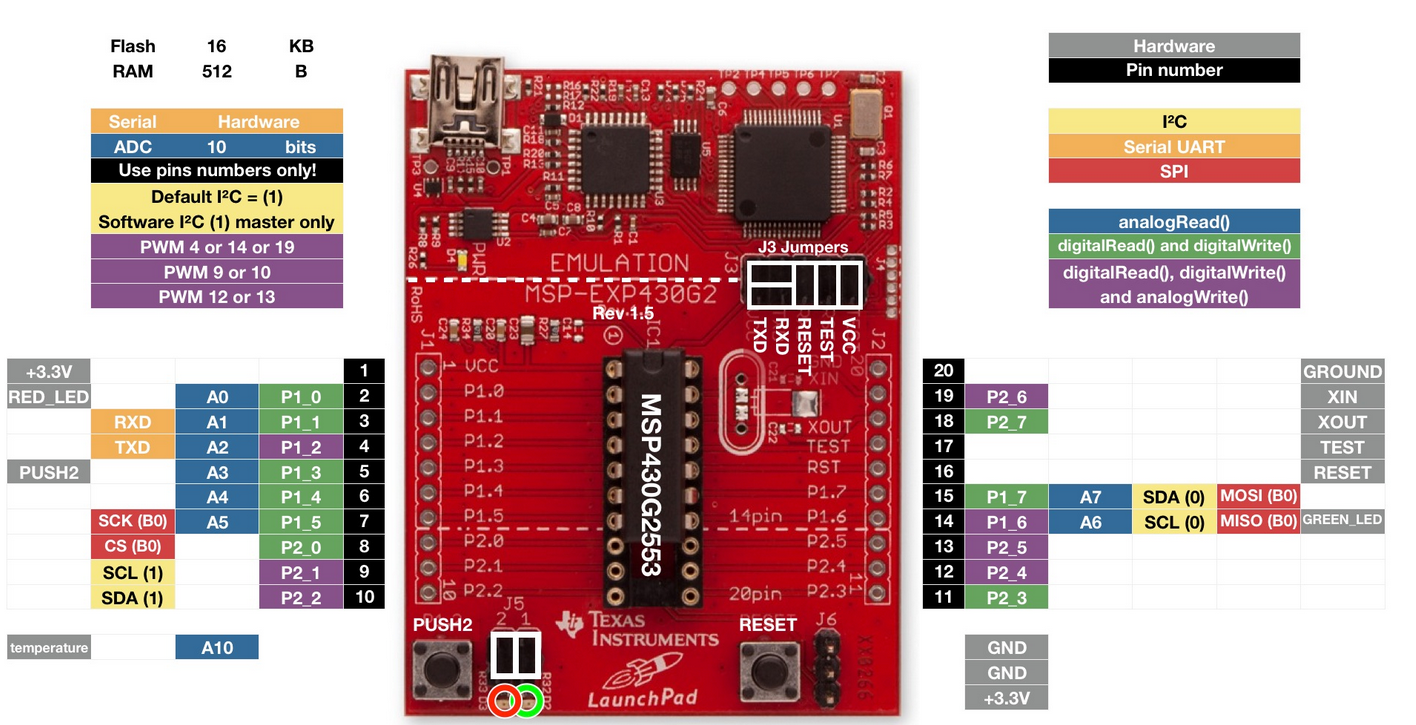

Dettagli di configurazione del pin del lancio MSP430

Il lancio MSP430 ha una configurazione PIN semplice, che lo rende facile da usare.Di seguito è riportata una spiegazione delle funzioni dei suoi pin.

• Pin GPIO (da P1.0 a P1.7 e P2.0 a P2.5): questi sono pin di input/output per scopi generali che possono essere utilizzati per l'interfaccia con componenti o dispositivi esterni.

• Pulsante (P1.3): questo pin è collegato a un pulsante e può essere utilizzato per l'input durante il funzionamento della scheda.

• LED (P1.0 e P1.6): questi pin controllano i LED a bordo, che fungono da indicatori durante il funzionamento della scheda.

• Ripristino (collegato per ripristinare il pin del microcontrollore): premendo questo pin ripristina il microcontrollore, riavviando il suo funzionamento.

• Power collegato (jack a 3 pin in basso): viene utilizzato per collegare una fonte di alimentazione esterna dopo la programmazione della scheda.

• Crystal Pads (giunti di saldatura adiacenti al controller): questi sono progettati per contenere un oscillatore cristallino, che garantisce un tempismo di clock preciso per il microcontrollore.

• Connettore EZ430 (connettore a 6 pin): questo connettore crea un collegamento tra due schede, come un emulatore e una scheda di breakout del microcontrollore.Può anche essere rimosso per separare queste due sezioni della scheda.

• Porta di programmazione (connettore USB nella parte superiore): questa porta viene utilizzata per collegare la scheda a un computer per la programmazione o per fornire energia.

Funzionalità e specifiche tecniche di MSP430 LaunchPad

Caratteristica	Specifiche
SCOPIA DI DIP	Supporta una semplice connessione/rimozione del microcontrollore
Tecnologia di traccia energetica	Disponibile per il debug a bassa potenza
Comunicazione utente	Pulsante singolo e 2 LED
Pulsante di ripristino	Pulsante di ripristino hardware disponibile
Interfaccia USB	Debug e programmazione con installazione senza conducente
Tensione operativa	2,5 V - 5,5 V.
Comunicazione seriale UART	Fino a 9600 tasso di baud
Dispositivi supportati	MSP430G2XX3, MSP430G2XX2, MSP430F20XX (PDIP14/PDIP20)
Consumo energetico in modalità attiva	3V, 330 µA @ 1 MHz
Consumo energetico in modalità standby	1,5 µA
Consumo energetico fuori modalità	0,1 µA
Programmazione seriale	Incluso (programmazione seriale integrata)

Equivalenti di MSP430 LaunchPad

• CC1352R

• CC1352P

• CC3200

• CC26X2R

Rilevamento del movimento con MSP430 Launchpad e sensore PIR

Il rilevamento del movimento è una caratteristica chiave in molti sistemi di sicurezza e il sensore PIR (infrarosso passivo) è ampiamente utilizzato per rilevare il movimento e attivare gli allarmi.Questo sensore funziona identificando il movimento di umani o animali attraverso la radiazione infrarossa (IR) che emettono.Il sensore PIR è stato una scelta affidabile per la creazione di diversi tipi di sistemi di sicurezza e configurazioni di allarme.In questa sezione, esploriamo come progettare un allarme di rilevamento del movimento utilizzando il lancio MSP430 e un sensore PIR.

I componenti richiesti per questo progetto sono un modulo sensore PIR, una breadboard, un LED, un cicalino e il lancio MSP430.Il sensore PIR rileva livelli variabili di radiazioni a infrarossi, che vengono emessi da tutti gli oggetti.Gli oggetti più caldi, come gli esseri umani o gli animali, emettono più radiazioni di ciò che li circonda, rendendo semplice il rilevamento.Il modulo del sensore presenta un sensore piroelettrico per rilevare questi cambiamenti nelle radiazioni ed è dotato di una lente Fresnel per estendere il suo intervallo.

Questo modulo sensore è regolabile, consentendo di modificare la sensibilità e il ritardo ruotando due manopole potenziometriche.Funziona su un alimentatore che va da 5 V a 12V, ma può anche funzionare utilizzando i pin da 3,3 V disponibili su MSP430 LaunchPad.

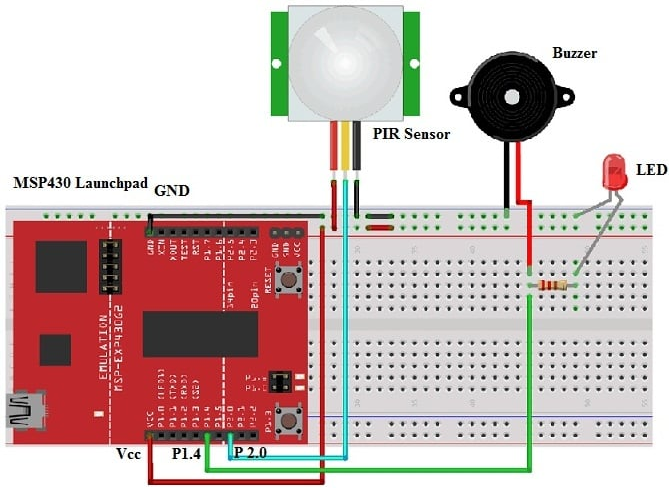

Per collegare il lancio MSP430 con il sensore PIR, i pin VCC e GND del modulo del sensore PIR dovrebbero essere collegati ai pin VCC e GND del lancio MSP430.Il pin di uscita del sensore PIR è collegato al pin 8 (P2.0) sul lancio, mentre il pin 6 (p1.4) viene utilizzato per collegare il LED e il buzzer.

Codice di esempio per il rilevamento del movimento

void setup ()

{

pinMode (8, ingresso);

pinMode (6, output);

}

void loop ()

{

if (DigitalRead (8) == High)

{

DigitalWrite (6, alto);

ritardo (100);

DigitalWrite (6, basso);

ritardo (100);

}

}

Il codice sopra viene utilizzato per creare un semplice sistema di rilevamento del movimento con il lancio MSP430 e un sensore PIR.Quando viene rilevato il movimento, il LED lampeggerà e il cicalino seguirà continuamente per indicare il movimento.

Nella funzione setup (), il pin 8 è configurato come pin di input per ricevere segnali dal sensore PIR.Il pin 6 è impostato come pin di uscita per controllare il LED e il cicalino collegato ad esso.

La funzione Loop () controlla continuamente l'output del sensore PIR.Se il sensore rileva il movimento e il suo output diventa elevato, il codice attiva Pin 6 impostandolo su alto.Questo gira il LED e il cicalino per 100 millisecondi.Quindi, il pin 6 è impostato su basso per altri 100 millisecondi, creando un effetto lampeggiante e segnale acustico.Questo ciclo si ripete fino a quando il sensore PIR rileva il movimento.

Dopo aver caricato il codice su MSP430 LaunchPad utilizzando l'IDE Energia, collegare l'alimentazione alla scheda.Il sensore PIR richiede circa un minuto per stabilizzarsi.Una volta che il sensore è pronto, muovi la mano davanti per simulare il movimento.Il LED inizierà a lampeggiare e il cicalino emetterà un suono per indicare il movimento.Quando ti allontani la mano, il LED e il cicalino si fermeranno.

Questa configurazione semplice ma efficace è ideale per applicazioni come allarmi di movimento o sistemi di sicurezza di base.

Vantaggi di MSP430 Launchpad

Easy Flash Programming

Il lancio MSP430 consente carichi di codice rapidi e semplici, rendendolo adatto ai principianti e senza problemi per lo sviluppo del progetto.

Opzione economica

Questo consiglio è più conveniente dei controller di fascia alta, rendendolo ideale per progetti attenti al budget senza sacrificare la funzionalità.

Sorgente di orologio incorporato

Con una fonte di clock interna, non è necessario un cristallo esterno, semplificando la configurazione e riducendo i costi.

Ideale per progetti a bassa potenza

Il lancio MSP430 è efficiente dal punto di vista energetico, perfetto per applicazioni a batteria o di lunga durata.

Applicazioni del lancio MSP430

Sviluppo di applicazioni a base di Arduino

Il lancio MSP430 funge da alternativa economica alle schede Arduino per la creazione di varie applicazioni, offrendo funzionalità simili con caratteristiche uniche.

Robotica, droni e aerei

Questo consiglio è adatto a progetti robotici e aerei, consentendo un controllo preciso di sensori e attuatori mantenendo l'efficienza energetica.

Sistemi di automazione dell'edificio

È possibile utilizzare il lancio MSP430 per automatizzare e controllare i sistemi di costruzione intelligente come l'illuminazione, il controllo climatico e la sicurezza, migliorando la convenienza ed efficienza.

Sistemi di controllo della sicurezza e degli accessi

Le caratteristiche della scheda lo rendono ideale per lo sviluppo di sistemi di sicurezza come allarmi, controlli di accesso e rilevatori di movimento.

Blocchi elettronici e dispositivi di sicurezza

Con i suoi requisiti a bassa potenza, il lancio MSP430 si adatta perfettamente alla costruzione di sistemi di blocco elettronici sicuri e affidabili e altri gadget di sicurezza.

Strumenti di misurazione elettrica ed elettronica

Il lancio viene spesso utilizzato nella creazione di strumenti come multimetri e altri dispositivi di misurazione elettronica a causa delle sue capacità ADC e di elaborazione integrate.

Dispositivi di monitoraggio sanitario

La scheda è ampiamente utilizzata nelle apparecchiature di monitoraggio della salute, come dispositivi indossabili, per tenere traccia dei parametri come la temperatura o la frequenza cardiaca.

Reti wireless e dispositivi sempre attivi

Il suo basso consumo energetico lo rende perfetto per i dispositivi e i sistemi IoT wireless che necessitano di un funzionamento continuo.
