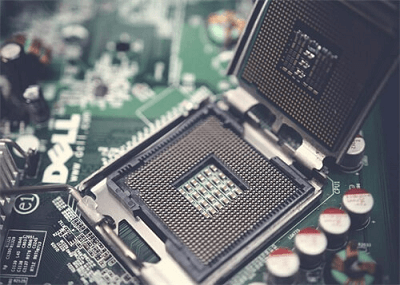

Figura 1. Transistor nella CPU

Cosa fanno i transistor in una CPU?

I transistor sono i componenti di base che rendono possibile il calcolo digitale.Nei processori moderni, in particolare le CPU, fungono da interruttori ultra-veloce che controllano il modo in cui la corrente scorre attraverso un circuito.Questa commutazione on-and-off rappresenta valori binari, 1s e 0 che formano il linguaggio dell'informatica.Prima dei transistor, venivano usati i tubi a vuoto, ma erano grandi, lenti e consumavano troppo potere.I transistor hanno cambiato tutto.

Oggi, le CPU usano principalmente un tipo chiamato MOSFET (transistor ad effetto di campo-semiconduttore metallico), che è efficiente anche a dimensioni della scala nanometrica.I MOSFET sono disponibili in due tipi: NMOS e PMOS.

• NMOS si accende quando viene applicata una tensione positiva al suo gate, consentendo il passaggio della corrente.

Figura 2. Diagramma NMOS

• PMOS funziona in modo opposto, si attiva con una tensione di gate bassa o negativa.Molti si combinano entrambi nei circuiti CMOS, che sono altamente efficienti perché usano l'alimentazione solo durante la commutazione degli stati.Questa qualità li rende ideali per l'elaborazione ad alta velocità e ad alta densità.

Figura 3. Diagramma PMOS

Transistor nell'architettura della CPU

Ogni parte della CPU, come l'unità logica aritmetica (ALU), l'unità di controllo (Cu), i registri e le connessioni interne, è costruita da circuiti realizzati in transistor.Quando una CPU riceve un'istruzione, i transistor si prendono cura di essa dall'inizio alla fine: decodifica delle istruzioni, invio di segnali di controllo, ottenendo i dati giusti, facendo il calcolo e memorizzando il risultato.Tutto ciò accade in miliardi di secondo.Le porte logiche (fatte di transistor) decidono cosa fare in base ai segnali di input, mentre altri circuiti di transistor (come le infradito) tengono i dati per brevi periodi.

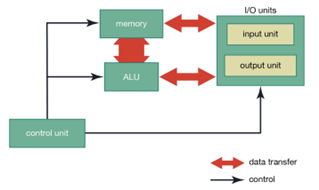

Figura 4. Schema a blocchi dell'architettura CPU

Transistor in Alu (unità logica aritmetica)

L'Alu gestisce le operazioni aritmetiche e logiche come addizione, sottrazione, confronti e logica bitwise.Queste operazioni sono eseguite da porte logiche (e, o, xor, ecc.), Che sono costruite da gruppi di transistor.

Ad esempio, un addizionale completo, utilizzato nell'aggiunta binaria, è costituito da dozzine di transistor e viene replicato molte volte attraverso l'Alu per gestire contemporaneamente gli ingressi a 32 bit o 64 bit.Molti ottimizzano questi accordi utilizzando tecniche come la logica di carry-wookahead per ridurre i ritardi e migliorare la throughput.Poiché l'Alu è uno dei componenti più frequentemente accessibili nei carichi di lavoro pesanti del calcolo, le sue prestazioni dipendono da quanto bene il layout del transistor riduce al minimo la latenza e l'utilizzo della potenza.

Transistor nell'unità di controllo (CU)

L'unità di controllo è responsabile della gestione del flusso di istruzioni all'interno della CPU.Decodifica le istruzioni e invia segnali alle parti giuste del processore per eseguirle.Queste operazioni sono controllate da reti di transistor disposti in circuiti logici.

Il tempismo è molto importante.Le infradito a base di transistor producono segnali di clock sincronizzati che mantengono tutto al passo.Man mano che le CPU diventano più avanzate con tecniche come il pipelining e l'esecuzione fuori ordine, la logica di controllo diventa più complessa.Deve gestire funzionalità come la previsione del ramo e il rilevamento degli errori, che dipendono da un comportamento a transistor preciso e affidabile.

Transistor in Register e Cache Memory

I registri detengono temporaneamente i dati durante l'elaborazione.Sono costruiti con infradito, ognuno contenente diversi transistor.Questi circuiti bistabili mantengono un po 'di dati stabili fino a quando un nuovo valore non lo sostituisce.Ciò rende i registri ideali per un rapido accesso a dati o istruzioni usati frequentemente.

La memoria della cache, in particolare L1 e L2, è costruita utilizzando SRAM (RAM statica), in cui ogni bit viene archiviato usando sei transistor.Questi transistor devono essere accuratamente sintonizzati per bilanciare la velocità, l'uso di energia e la resistenza alle interferenze.Anche le variazioni minori di tensione o perdite tra miliardi di transistor possono causare ritardi o corruzioni dei dati.Ecco perché la qualità del transistor è importante sia per la velocità che per la stabilità.

Evoluzione dei conteggi dei transistor nelle CPU

processore Modello	Pubblicazione Anno	Transistor Contare	Processo Nodo	Descrizione
Intel 4004	1971	2.300	10 µm	Primo Microprocessore commerciale
Intel 8086	1978	29.000	3 µm	Base per l'architettura x86
Intel Pentium	1993	3.1 milione	800 nm	Superscalar architettura
Intel Core i7-920	2008	731 milione	45 nm	Introdotto Microarchitettura Nehalem
Amd Ryzen 9 5950x	2020	4.15 miliardi	7 nm	16-core CPU desktop di consumo
Amd Threadripper 3990x	2020	39.5 miliardi	7 NM (multi-chiplet)	64-core Processore HEDT
Mela M1 Ultra	2022	114 miliardi	5 nm	Alto conta dei transistor tramite interconnessione

Perché più transistor significano prestazioni migliori?

Al livello più elementare, ogni transistor in una CPU funge da interruttore binario.Può essere acceso o spento, che rappresenta un 1 o uno 0 in codice binario.I transistor sono combinati per creare cancelli logici, che a loro volta i circuiti di forma che eseguono calcoli, archiviano dati e prendono decisioni.L'aumento del numero di transistor in un processore apre diversi vantaggi per le prestazioni:

• Circuiti più complessi: con più transistor, possono progettare unità di elaborazione più sofisticate.Ad esempio, possono aggiungere ulteriori core, migliorare le unità di previsione dei rami e integrare unità aritmetiche più grandi per gestire istruzioni complesse in modo più efficiente.

• Maggiore parallelismo: un budget di transistor maggiore consente a più unità di esecuzione di operare contemporaneamente.Ciò significa che la CPU può elaborare più istruzioni o thread contemporaneamente, che migliora le prestazioni di calcolo multitasking e parallele.

• Cache più grandi: più transistor consentono l'inclusione di memoria di cache più ampia e più avanzata.Le cache più grandi aiutano a archiviare i dati frequentemente accessibili più vicini al processore, riducendo la latenza e migliorando la produttività evitando l'accesso alla memoria principale più lento.

• Gestione della potenza avanzata: i transistor extra consentono l'integrazione dei circuiti di controllo dell'alimentazione a grana fine.Questi circuiti possono chiudere sezioni inattive della CPU o regolare dinamicamente la tensione e la frequenza in base al carico di lavoro, migliorando l'efficienza energetica senza sacrificare le prestazioni.

• Integrazione on-chip: i transistor aggiuntivi supportano l'integrazione di componenti precedentemente separati come controller di memoria, unità grafiche e acceleratori di intelligenza artificiale, direttamente sul dado della CPU.Ciò riduce il ritardo della comunicazione e aumenta le prestazioni per carichi di lavoro specifici.

In che modo la CPU elabora i dati?

La CPU svolge compiti seguendo una sequenza sistematica nota come ciclo di esecuto-decodi di recupero.Durante ogni fase di questo ciclo, innumerevoli transistor operano insieme per gestire i segnali di controllo, spostare gli stati logici ed eseguire calcoli.Questi piccoli interruttori consentono alla CPU di completare le operazioni con velocità e precisione incredibili.

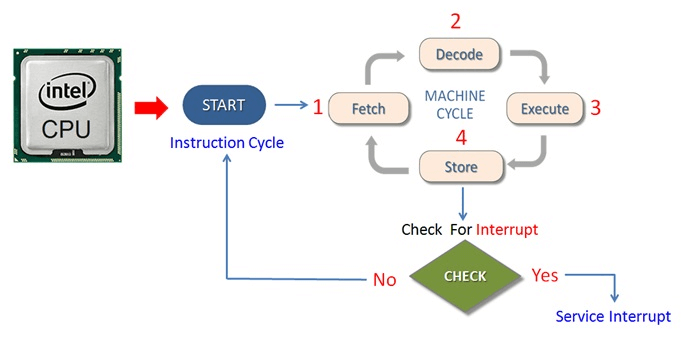

Figura 5. Diagramma del ciclo di esecuto-decodi di recupero

1. Fetch

Il ciclo inizia quando l'unità di controllo raccoglie l'istruzione successiva dalla memoria.Questa istruzione risiede nella posizione specificata dal contatore del programma (PC), che tiene traccia della posizione corrente della CPU nel flusso di istruzioni.L'istruzione viene quindi spostata nel registro delle istruzioni (IR) per ulteriori elaborazioni.I transistor all'interno dei circuiti di memoria e controllo agiscono come switch e amplificatori, consentendo di recuperare le istruzioni in modo rapido e affidabile.

2. Decodifica

Una volta recuperati, l'istruzione viene passata al decodificatore di istruzioni, che traduce il code binario e determina quale operazione la CPU dovrebbe eseguire come l'esecuzione di aritmetica, logica, trasferimento di dati o alterazione del flusso di controllo.I transistor nell'unità di controllo attivano percorsi interni appropriati, consentendo componenti come registri, autobus e blocchi logici per rispondere di conseguenza.L'intero processo di decodifica si basa su reti di transistor e porte logiche che generano i segnali di controllo necessari.

3. Eseguire

Nella fase di esecuzione, la CPU esegue l'operazione specificata.Per i calcoli, l'unità logica aritmetica (ALU) gestisce il lavoro.Costruito da strati di porte logiche e transistor, l'Alu svolge attività come addizione, sottrazione, confronti logici e operazioni bitwise (ad esempio e, o, xor).I dati di input da registri, valori immediati o memoria vengono instradati attraverso questi circuiti transistor con tempistiche precise, consentendo un'esecuzione rapida ed efficiente.

4. Negozio

Dopo l'operazione, il risultato viene salvato in un registro o in memoria.Ancora una volta, i transistor sono importanti per la direzione del flusso di dati e la memorizzazione del risultato senza errori.Componenti come le infradito e le cellule SRAM dipendono dagli stati transistor per tenere in modo affidabile informazioni binarie, garantendo che l'output venga mantenuto accuratamente per i passaggi successivi.

5. incremento

Infine, il contatore del programma viene aggiornato per prepararsi per la prossima istruzione.In sequenze semplici, ciò comporta l'incremento dell'indirizzo di un valore fisso.Nei casi che coinvolgono salti o filiali, il PC viene riassegnato un nuovo indirizzo in base ai risultati delle istruzioni.Questi aggiornamenti sono gestiti dalla logica di controllo fatta di transistor, che valutano le condizioni e generano segnali per guidare il flusso del programma.

Sfide transistor nel design moderno della CPU

• Perdita e scarico dell'alimentazione

Transistor minuscoli possono perdere corrente anche se spento, principalmente a causa di effetti quantistici.Questa perdita di inattività aumenta il consumo di energia.Per ridurre l'energia sprecata, utilizzare tecniche come il gating di potenza (disabilitazione di parti non utilizzate), i DVF (regolare la tensione e la frequenza) e il gate dell'orologio (in pausa circuiti inattivi).

• generazione di calore

I transistor densamente imballati creano punti caldi localizzati.Senza un raffreddamento efficace, questi possono rallentare le prestazioni o causare danni permanenti.Le CPU moderne lo contrastano con sensori di temperatura, limiti automatici e sistemi di raffreddamento come spargitori di calore, camere di vapore o raffreddamento liquido.

• Invecchiamento

I transistor si degradano nel corso degli anni a causa di effetti come la migrazione dei metalli e la rottura dell'isolamento.Questo invecchiamento può ridurre le prestazioni o causare guasti.Costruire margini di sicurezza e implementare sistemi di correzione degli errori per garantire un funzionamento affidabile a lungo termine.

• Interconnect più lenti

Mentre i transistor continuano a ridursi, anche i fili che li collegano non si ridimensionano.Questi interconnessioni resistono al flusso elettrico e introducono ritardi del segnale.Questo rallentamento può essere mitigato dalla riorganizzazione dei percorsi del segnale e dall'inserimento di buffer per accelerare la comunicazione.

• Limiti di litografia e fabbricazione

La fotolitografia tradizionale lotta per definire caratteristiche più piccole della luce che utilizza, causando distorsioni e difetti dei bordi.La litografia Extreme Ultraviolet (EUV) aiuta a risolvere questo problema, ma è costosa e tecnicamente impegnativa, aumentando i costi di produzione.

• Bilanciamento della velocità, energia e calore

Le CPU devono offrire velocità senza consumare troppa potenza o surriscaldamento, un duro compromesso, specialmente nelle applicazioni mobili e data center.Innovazioni come Dark Silicon (spegnimento di aree inutilizzate), calcolo adiabatico (logica a bassa energia) e acceleratori hardware migliorano l'efficienza energetica preservando le prestazioni.

Tecnologie a transistor avanzate

Man mano che i tradizionali transistor piatti (planari) raggiungono i loro limiti fisici, vengono sviluppati progetti nuovi e più avanzati.Questi nuovi tipi di transistor aiutano a rendere i chip più veloci, più piccoli e più efficienti.

Finfets

I finfets sono uno dei progetti di transistor avanzati più utilizzati oggi.Invece di essere piatti come transistor più vecchi, i finfet hanno una sottile struttura verticale a forma di pinna che sporge dalla superficie del chip.La parte che controlla la corrente elettrica, chiamata gate, avvolge questa pinna su tre lati.Questa struttura avvolgente dà al gate un maggiore controllo sul flusso di elettricità, il che aiuta a ridurre le perdite indesiderate e rende il transistor più affidabile.A causa delle loro migliori prestazioni e di un uso di energia inferiore, i finfets sono ora utilizzati in molti smartphone, laptop e altri elettronici moderni.Sono apparsi per la prima volta nelle tecnologie CHIP da 22 nm e sono stati in ridimensionamento a dimensioni ancora più piccole.

Transistor Gate-All-Around (GAA)

I transistor GAA sono una versione migliorata di Finfets.Mentre Finfets avvolge il cancello attorno a tre lati del canale, i transistor GAA fanno un ulteriore passo avanti: il cancello circonda completamente il canale su tutti i lati.Questo controllo "a tutto tondo" rende ancora più facile gestire il flusso di elettricità e ridurre la perdita di energia.I transistor GAA spesso usano un design chiamato "nanosheet" o "nanofili", in cui il canale è diviso in strati o fili sottili e il cancello avvolge ciascuno.Ciò consente di perfezionare le prestazioni e l'utilizzo del potere più precisamente che mai.La tecnologia GAA dovrebbe essere una parte fondamentale dei chip costruiti con 3 nanometri e processi più piccoli, rendendo i dispositivi futuri più veloci ed efficienti dal punto di vista energetico.

Transistor di nanotubi di carbonio e grafene

I nanotubi di carbonio sono piccoli cilindri realizzati in atomi di carbonio, con incredibili proprietà elettriche e termiche.Possono accendere e spegnere più velocemente del silicio e possono essere resi molto più piccoli, consentendo a più transistor di adattarsi allo stesso spazio.Il grafene è un foglio di carbonio super sottile, solo un atomo di spessore.È estremamente forte, flessibile e conduce elettricità in modo molto efficiente.Questi materiali potrebbero portare a chip più veloci, più piccoli e cool.Tuttavia, la costruzione di transistor con nanotubi o grafene è molto difficile perché il processo di produzione deve essere estremamente preciso.Anche l'errore più piccolo può rovinare le piccole strutture.

Transistor quantistici

I transistor quantistici funzionano in modo molto diverso da quelli tradizionali.Invece di usare normali bit elettrici che sono 0 o 1, usano qubit, bit quantistici che possono essere 0, 1 o entrambi contemporaneamente grazie a una strana proprietà chiamata sovrapposizione.Possono anche essere impigliati, il che significa che lo stato di un qubit può dipendere dallo stato di un altro, non importa quanto siano lontani.Per questo motivo, i transistor quantistici possono elaborare enormi quantità di informazioni in parallelo, qualcosa che i computer normali non possono fare.Questo li rende perfetti per compiti come la rottura della crittografia, la simulazione di molecole o la risoluzione di problemi matematici complessi.

Transistor neuromorfi

I transistor neuromorfici sono progettati per comportarsi come i neuroni e le sinapsi.Nel cervello, i neuroni si inviano segnali tra loro attraverso piccole lacune chiamate sinapsi.I transistor neuromorfici cercano di copiare questo comportamento usando componenti elettronici.Questi transistor sono usati nel calcolo neuromorfico, che è un nuovo tipo di calcolo volto a gestire compiti che coinvolgono l'apprendimento, il riconoscimento dei pattern e il processo decisionale.Ad esempio, i chip neuromorfi possono essere utilizzati nei sistemi di intelligenza artificiale che riconoscono immagini, vocali di processo o apprendono dai dati nel tempo.

Conclusione

I transistor rendono tutto in una CPU.Si accendono e si spegne rapidamente per aiutare il computer a prendere matematica, prendere decisioni e spostare i dati.Man mano che vengono aggiunti più transistor ai chip, le CPU diventano più veloci e più potenti, ma usano anche più energia e diventano più caldi.Per risolvere questi problemi, utilizzare nuovi design come FinFets e GAA e persino testare nuovi materiali come nanotubi di carbonio e grafene.Alcuni nuovi transistor sono persino fatti per agire come cellule cerebrali.Questi cambiamenti aiutano i computer a rimanere veloci, efficienti e pronti per le sfide future.
