Cosa sono i sensori a infrarossi e come funzionano

I sensori a infrarossi aiutano a rilevare gli oggetti, a misurare la temperatura e il movimento di senso senza toccare nulla.Funzionano raccogliendo radiazioni a infrarossi, che è un tipo di energia che tutti gli oggetti emanano naturalmente.Alcuni sensori inviano attivamente la luce a infrarossi e analizzano i riflessi, mentre altri rilevano semplicemente il calore dall'ambiente circostante.Puoi trovarli in dispositivi quotidiani come telecomandi, allarmi di sicurezza e porte automatiche.Poiché non hanno bisogno di luce visibile, funzionano bene sia in condizioni luminose che scure.La loro capacità di funzionare senza contatto fisico li rende utili per molte applicazioni, dalla sicurezza domestica ai dispositivi medici.Questo articolo spiegherà come funzionano i sensori a infrarossi, i loro diversi tipi e dove sono comunemente usati.

Catalogare

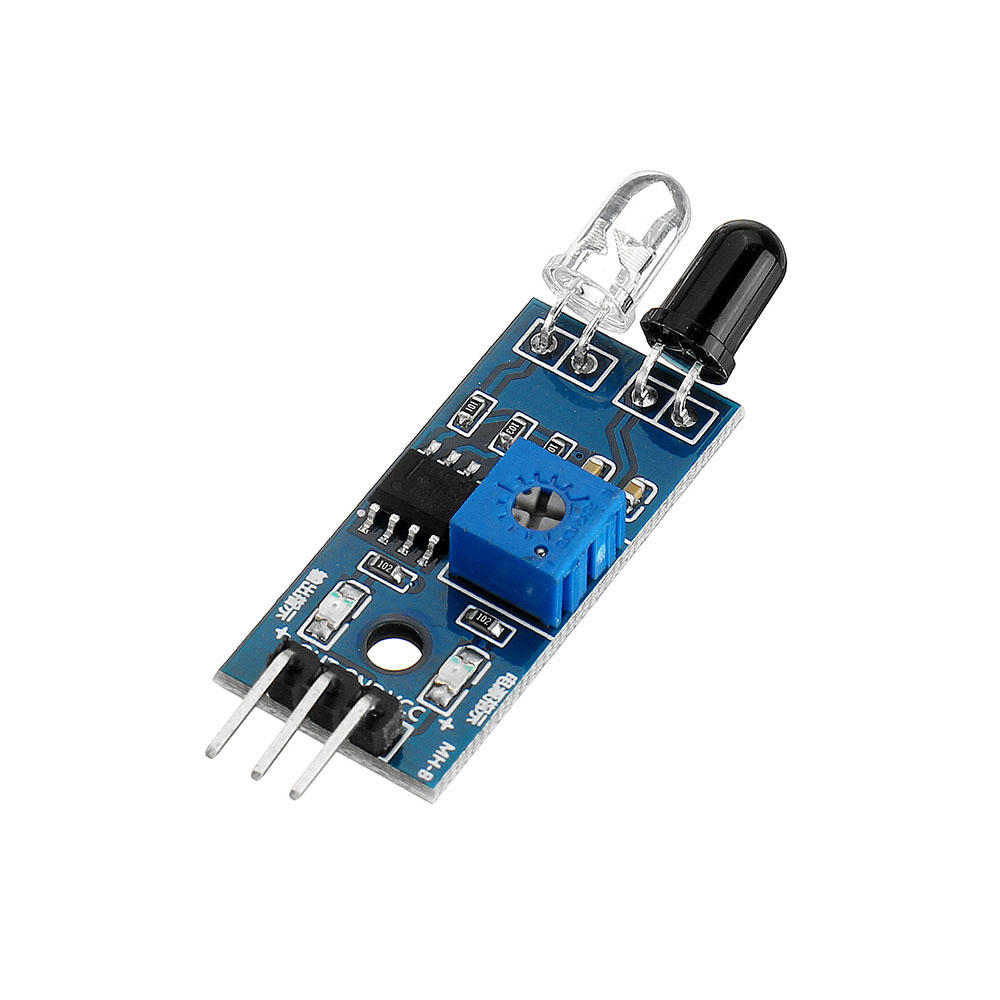

Figura 1. Sensore a infrarossi

Cos'è un sensore a infrarossi?

UN sensore a infrarossio il sensore IR è un tipo di dispositivo elettronico che Aiuta a rilevare oggetti, misurare la temperatura o il movimento del senso senza stabilire un contatto fisico.Lo fa lavorando con le radiazioni a infrarossi, una forma di energia che ogni oggetto emette naturalmente.Alcuni sensori IR inviano attivamente segnali a infrarossi e quindi analizzano i riflessi per rilevare gli oggetti, mentre altri assorbono passivamente le radiazioni infrarosse dall'ambiente circostante.I sensori IR passivi non emettono onde a infrarossi;Misurano solo ciò che è già presente.Ciò li rende utili per applicazioni come il rilevamento del movimento, dove possono percepire il calore emesso da persone o animali che si muovono nelle vicinanze.

Le radiazioni a infrarossi sono invisibili all'occhio umano, ma un sensore a infrarossi può raccoglierlo.Il modo in cui funziona è semplice: un LED IR (diodo a emissione di luce) Agisce da trasmettitore, inviando luce a infrarossi, mentre un fotodiodo IR funge da ricevitore, rilevando onde a infrarossi della stessa lunghezza d'onda di quelle emesse dal LED.Quando la luce a infrarossi colpisce il fotodiodo, la quantità di luce ricevuta provoca cambiamenti nella resistenza e nell'uscita di tensione.Più forte è il segnale a infrarossi, più significativo è il cambiamento.Questo principio di base consente ai sensori IR di rilevare oggetti, misurare le distanze e persino i livelli di temperatura di leggere.

Questi sensori sono ampiamente utilizzati in diversi settori e dispositivi quotidiani.Puoi trovarli in Remoti controlli, sistemi di sicurezza, porte automatiche e persino nelle attrezzature mediche Come i termometri a infrarossi.Poiché si basano sulla luce piuttosto che sul contatto fisico, sono particolarmente utili in situazioni in cui il rilevamento basato sul tocco non è pratico o possibile.La loro capacità di funzionare in condizioni di luce e scura li rende affidabili per varie applicazioni.Che tu lo realizzi o no, i sensori a infrarossi sono tutti intorno a te, svolgendo un ruolo tranquillo ma importante nella tecnologia moderna.

Come funzionano i sensori a infrarossi

I sensori a infrarossi funzionano in modo simile ai sensori di rilevamento degli oggetti, usando la luce che l'occhio umano non può vedere.Nel loro centro, si basano su due componenti principali: un LED IR, che emette luce a infrarossi e un fotodiodo IR, che rileva questa luce.Quando queste due parti vengono utilizzate insieme, creano quello che è noto come un accoppiatore optocolo: un sistema in cui un componente invia un segnale mentre l'altro lo raccoglie.Il comportamento di questo sistema è influenzato dai principi della fisica, come la legge sulle radiazioni di Planck, la legge di Stefan-Boltzmann e la legge di sfollamento di Wien, che aiutano a spiegare come l'energia a infrarossi interagisce con oggetti diversi.

Il LED IR funziona come una piccola torcia, emettendo costantemente radiazioni a infrarossi.A differenza della luce di un LED normale, non la vedrai brillare perché la luce a infrarossi cade fuori dallo spettro visibile.Il fotodiodo IR, che agisce come sensore, è progettato per rilevare solo la luce a infrarossi di una specifica lunghezza d'onda, la stessa lunghezza d'onda emessa dal LED IR.Ciò garantisce che il sensore risponda accuratamente ai segnali che ha lo scopo di rilevare ignorando altri tipi di luce.Esistono diversi tipi di ricevitori IR, ciascuno con variazioni di tensione, sensibilità alla lunghezza d'onda e imballaggio, a seconda dell'applicazione prevista.

Affinché un sensore a infrarossi funzioni efficacemente, la lunghezza d'onda del LED IR e il fotodiodo deve essere abbinata.Quando il LED IR invia raggi infrarossi, questi raggi viaggiano attraverso lo spazio aperto o riflettono oggetti vicini.Se è presente un oggetto, parte della luce a infrarossi rimbalza verso il fotodiodo.Più luce viene riflessa e ricevuta, più forte è il segnale rilevato dal sensore.Sulla base di queste informazioni, il sensore modifica la sua resistenza elettrica e uscita di tensione, consentendole di determinare la presenza, la distanza o il movimento degli oggetti.

Questo principio è ciò che consente ai sensori a infrarossi di essere così ampiamente utilizzati.In termini semplici, "vedono" percependo la luce che si riflette su di loro.Ciò li rende utili per varie applicazioni, dal rilevamento di ostacoli nei robot e nelle porte automatiche alla misurazione della temperatura negli scanner termici.Poiché i sensori a infrarossi funzionano senza contatto diretto, sono affidabili in ambienti in cui i sensori tradizionali potrebbero lottare, come condizioni di scarsa luminosità o luoghi in cui il tocco fisico è poco pratico.

Tipi di sensori a infrarossi

I sensori a infrarossi sono disponibili in due tipi principali: attivi e passivi.La differenza tra loro sta nel modo in cui rilevano le radiazioni a infrarossi.I sensori IR attivi inviano luce a infrarossi e analizzano il riflesso, mentre i sensori IR passivi ricevono solo radiazioni infrarosse da oggetti che li circondano.Entrambi i tipi hanno usi specifici, a seconda che l'obiettivo sia il rilevamento del movimento, il rilevamento della temperatura o il rilevamento di oggetti.

Sensori a infrarossi attivi

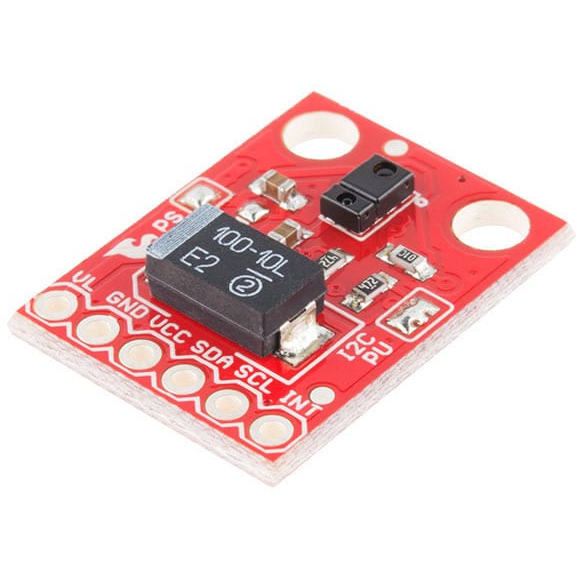

Figura 2. Sensori a infrarossi attivi

I sensori a infrarossi attivi hanno sia un trasmettitore che un ricevitore.Il trasmettitore, spesso un LED IR o diodo laser, emette luce a infrarossi.Quando questa luce incontra un oggetto, alcuni di essi si riflettono al ricevitore, che rileva il segnale di ritorno e elabora le informazioni.Questi sensori si basano su questa riflessione per determinare la presenza, la distanza o il movimento di un oggetto.

Esistono diversi tipi di sensori IR attivi.Alcuni, come i sensori di riflettanza, misurano la quantità di luce a infrarossi rimbalza, rendendoli utili in applicazioni come il rilevamento degli ostacoli in robot o veicoli che seguono la linea.Altri, come i sensori del raggio di rottura, lavorano posizionando il trasmettitore e il ricevitore in posizioni separate.Quando qualcosa passa tra loro e interrompe il raggio a infrarossi, il sensore rileva il cambiamento.Potresti vedere questo tipo di sensore nelle porte automatiche o nei sistemi di sicurezza che scatenano un allarme quando qualcuno attraversa una barriera invisibile.

Poiché i sensori IR attivi generano la propria luce a infrarossi, funzionano in modo affidabile sia in ambienti di luce che scura.Tuttavia, possono lottare in condizioni in cui sono già presenti troppe radiazioni a infrarossi, come all'aperto alla luce solare diretta.

Sensori a infrarossi passivi

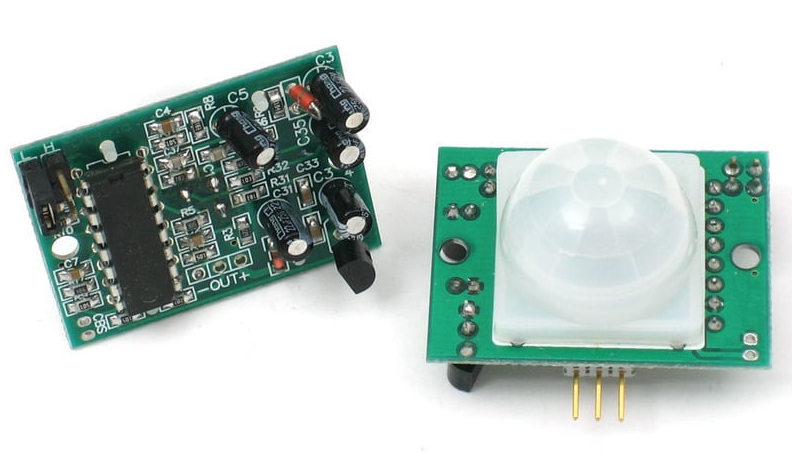

Figura 3. Sensori a infrarossi passivi

A differenza dei sensori attivi, i sensori a infrarossi passivi (PIR) non inviano luce a infrarossi.Invece, rilevano solo radiazioni a infrarossi emesse naturalmente da oggetti, in particolare quelli caldi come persone, animali o macchine.Poiché tutti gli oggetti emettono un certo livello di energia a infrarossi, i sensori IR passivi possono raccogliere questi segnali e usarli per rilevare le variazioni di movimento o di temperatura.

I sensori PIR si trovano comunemente nei rilevatori di movimento, come quelli utilizzati negli allarmi di sicurezza e nei sistemi di illuminazione automatica.Quando un oggetto caldo, come una persona, si sposta all'interno della gamma del sensore, viene rilevato il cambiamento nell'energia a infrarossi e il sistema risponde, dando il via a una luce o suona un allarme.Dal momento che non si basano su luce infrarossa riflessa, i sensori PIR funzionano bene in ambienti scuri e non sono influenzati dalle condizioni di illuminazione.

I sensori IR passivi sono divisi in due tipi:

• Sensori IR termici - Questi sensori rilevano le radiazioni a infrarossi indipendentemente dalla sua lunghezza d'onda e usano il calore per generare una risposta.Sebbene siano altamente affidabili, tendono ad avere tempi di rilevamento più lenti perché devono assorbire abbastanza energia prima di reagire.

• Sensori IR quantici - Questi sensori rispondono a specifiche lunghezze d'onda a infrarossi, consentendo loro di rilevare i cambiamenti più rapidamente e con maggiore sensibilità.Tuttavia, spesso richiedono un raffreddamento per mantenere l'accuratezza, specialmente in applicazioni ad alta precisione come imaging termico e strumenti scientifici.

Entrambi i tipi di sensori passivi sono ampiamente utilizzati nei sistemi di sicurezza, porte automatiche e strumenti di misurazione della temperatura.Sono efficienti dal punto di vista energetico e richiedono una manutenzione minima poiché non devono emettere la propria luce a infrarossi.Tuttavia, poiché si basano sul rilevamento dei cambiamenti di calore, potrebbero non funzionare altrettanto bene se la differenza di temperatura tra un oggetto in movimento e l'ambiente circostante è piccola.

Diagramma del circuito del sensore a infrarossi

Un circuito del sensore a infrarossi è un modulo semplice ma ampiamente usato in elettronica, aiutando a rilevare ostacoli e misurare le distanze.Funziona in modo simile a come la visione umana percepisce gli oggetti ma si basa sulla luce a infrarossi anziché sulla luce visibile.Questo tipo di circuito si trova comunemente nei sistemi di automazione, robotica e sicurezza.I componenti principali di un circuito del sensore a infrarossi includono:

• LM358 IC - Un amplificatore operativo utilizzato per l'elaborazione del segnale

• Due coppie IR LED e fotodiodi - I LED IR fungono da trasmettitori, mentre i fotodiodi ricevono i segnali infrarossi riflessi

• Resistori (gamma di kilo-ohm) - Controllare il flusso di corrente attraverso il circuito

• Resistori variabili (potenziometri) - Regola la sensibilità del circuito

• Diodo a emissione di luce (LED) - indica quando viene rilevato un oggetto

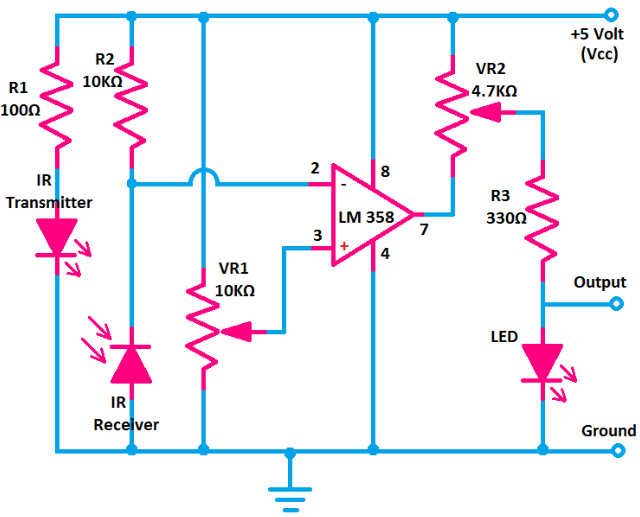

Figura 4. Schema del circuito del sensore a infrarossi

In questo circuito, il LED IR emette continuamente raggi infrarossi, che possono essere riflessi da un oggetto e ricevuti dal fotodiodo.La risposta del fotodiodo varia a seconda dell'intensità della luce a infrarossi riflessa.Tuttavia, per rendere utile questo segnale, deve essere elaborato, che è dove arriva un circuito di comparatore.

Un amplificatore operativo, come il comparatore LM339, aiuta ad analizzare il segnale ricevuto.Quando non viene rilevato alcun oggetto, la luce a infrarossi non si riflette sul fotodiodo e la tensione sull'ingresso di inverte del comparatore è superiore rispetto all'ingresso non invertito.Ciò mantiene bassa l'output, il che significa che il LED rimane fuori.

Quando è presente un oggetto, la luce a infrarossi riflessa viene rilevata dal fotodiodo, causando una variazione di tensione agli ingressi del comparatore.Il comparatore cambia quindi l'uscita in alto, accendendo il LED per indicare il rilevamento degli oggetti.

Resistori diversi nel circuito svolgono ruoli specifici:

• R1 (100Ω) controlla la corrente che scorre attraverso il LED IR

• R2 (10kΩ) Gestisce la corrente nel fotodiodo

• R3 (330Ω) regola la luminosità del LED

Per perfezionare il comportamento del circuito, i potenziometri (VR1 e VR2) consentono di regolare i livelli di sensibilità e uscita.VR1 (10KΩ) controlla quanto sia sensibile il sensore agli oggetti, mentre VR2 (5KΩ) aiuta a impostare il segnale di uscita.

Questo tipo di circuito è comunemente utilizzato nei progetti di automazione, come l'illuminazione automatica, il rilevamento degli ostacoli robotici e gli allarmi di sicurezza.Dal momento che si basa sulla luce a infrarossi, funziona bene sia in condizioni luminose che scure, rendendolo una soluzione pratica per molte applicazioni.

Circuito del sensore IR mediante transistor

Questo circuito del sensore a infrarossi è progettato per il rilevamento degli ostacoli e utilizza transistor anziché un amplificatore operativo.È costituito da due tipi di transistor: un transistor NPN (BC547) e un transistor PNP (BC557).Questi transistor lavorano insieme per rilevare segnali a infrarossi e innescare una risposta.Entrambi i transistor hanno la stessa configurazione del pin, semplificando il design del circuito.

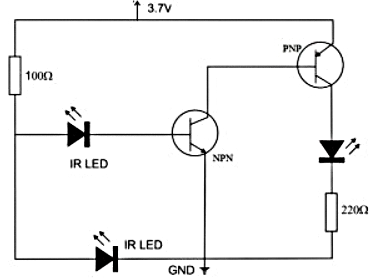

Figura 5. Circuito del sensore IR mediante transistor

In questa configurazione, un LED a infrarossi emette continuamente luce a infrarossi, mentre il secondo LED IR funge da rivelatore.Quando un oggetto si avvicina, la luce a infrarossi riflessa attiva il circuito.Il circuito include componenti di base come:

• Due LED a infrarossi - Uno sempre attivo, l'altro rilevamento della luce riflessa

• Transistor NPN BC547 - Controlla il flusso di corrente in risposta al segnale IR

• Transistor PNP BC557 - Funziona con il transistor NPN per accendere o disattivare il LED

• Resistori da 100Ω e 200Ω - Gestisci la corrente attraverso diverse parti del circuito

• GUIDATO - indica quando viene rilevato un oggetto

Per costruire questo circuito, seguire questi passaggi:

Disporre i componenti in base al diagramma del circuito

Prima di iniziare a costruire il circuito del sensore IR, raccogliere tutti i componenti necessari e disporre come mostrato nel diagramma del circuito.Avere tutto impostato correttamente renderà il processo di assemblaggio più fluido e ti aiuterà a evitare errori di cablaggio.I componenti principali con cui lavorerai includono due LED a infrarossi, transistor BC547 e BC557, resistori e un LED indicatore.Mantenere il layout organizzato garantirà che tutte le connessioni siano stabilite correttamente.

Collegare un LED IR al terminale di base del transistor NPN BC547

Prendi il primo LED a infrarossi e collega il suo anodo (gamba positiva) alla fonte di alimentazione.Quindi, collegare il suo catodo (gamba negativa) al terminale di base del transistor NPN BC547.Questo LED IR fungerà da emettitore costante, inviando continuamente luce a infrarossi.Rimane sempre attivo, fornendo i segnali a infrarossi che il circuito del sensore utilizzerà per il rilevamento.

Allegare il secondo IR ha portato allo stesso terminale di base del BC547

Ora, collega il secondo LED a infrarossi allo stesso terminale di base del transistor NPN BC547.Questo LED IR funge da componente di rilevamento, il che significa che reagisce ai segnali a infrarossi riflessi dagli oggetti vicini.Quando un oggetto entra nella gamma di rilevamento, riflette la luce a infrarossi a questo LED, innescando un cambiamento nel comportamento del circuito.

Filare una resistenza da 100 Ω ai pin rimanenti dei LED IR

Per controllare il flusso di corrente, collegare una resistenza da 100Ω ai pin rimanenti di entrambi i LED IR.I resistori aiutano a impedire alla corrente eccessiva di danneggiare i LED, garantendo un funzionamento stabile ed efficiente.È necessaria una corretta regolamentazione della corrente affinché il circuito funzioni correttamente, poiché troppa corrente potrebbe bruciare i componenti.

Collegare il terminale di base del transistor PNP (BC557) al terminale del collettore del transistor NPN (BC547)

Successivamente, stabilisci una connessione tra il terminale di base del transistor PNP BC557 e il terminale del collettore del transistor NPN BC547.Questa connessione consente al circuito di cambiare gli stati in base alla presenza o all'assenza di luce infrarossa riflessa.Quando il transistor NPN viene attivato dal rilevamento a infrarossi, influenza il transistor PNP, che a sua volta controlla l'output.

Filare il LED e un resistore da 220Ω come mostrato nel diagramma del circuito

Per indicare quando viene rilevato un oggetto, collegare un LED alla sezione di uscita del circuito.Questo LED si illuminerà quando il sensore rileva i riflessi a infrarossi da un oggetto vicino.Poiché i LED richiedono la regolamentazione di corrente, posizionare una resistenza da 220Ω in serie con il LED.Questa resistenza impedisce che la corrente eccessiva fluisca attraverso il LED, assicurando che funzioni con una luminosità corretta senza surriscaldamento.

Una volta che tutte le connessioni sono sicure, fornire energia per testare il circuito

Dopo aver effettuato tutte le connessioni necessarie, ricontrollare il cablaggio per assicurarsi che tutto sia assemblato correttamente.Una volta che sei sicuro che tutti i componenti siano correttamente collegati, alimenta l'alimentazione al circuito.Quando viene acceso, il circuito dovrebbe rilevare oggetti in base a riflessi a infrarossi.Se un oggetto si sposta nell'intervallo, il secondo LED IR avvertirà la luce riflessa, attivando i transistor e accendendo il LED indicatore.

Quando il rivelatore IR riceve luce infrarossa riflessa, attiva i transistor, consentendo alla corrente di fluire e accendere il LED.Questa configurazione è ampiamente utilizzata nel rilevamento degli ostacoli per robotica, porte automatiche e sistemi di automazione elettronica.Poiché utilizza i transistor, il circuito è semplice, affidabile e facile da costruire.

Come funziona il circuito

Quando il LED a infrarossi è attivo, emette continuamente la luce a infrarossi.Se c'è un oggetto nelle vicinanze, parte di questa luce rimbalza verso il rivelatore IR.Il fotodiodo nel circuito raccoglie questa luce riflessa, generando una piccola corrente elettrica.Questa corrente funge da segnale che attiva i transistor NPN e PNP collegati, consentendo a più corrente di fluire attraverso il circuito.

Di conseguenza, i transistor si accendono, completando il circuito e alimentando il LED di uscita.Quando il LED si illumina, indica che è stato rilevato un oggetto.La luminosità e la sensibilità del circuito possono essere regolate mediante i valori di resistenza o riposizionando i LED a infrarossi.

Questo tipo di circuito è comunemente utilizzato nei progetti di automazione, come i sistemi di illuminazione attivati ​​dal movimento.Ad esempio, se installato in un corridoio o vicino a una scala, la luce può accendersi automaticamente quando qualcuno passa.È utile anche nelle applicazioni di sicurezza, attivando allarmi o notifiche quando viene rilevato il movimento all'interno di un intervallo specifico.

Sistema di allarme di ladro IR

Un sistema di allarme di ladro IR è un modo semplice ma efficace per rilevare i movimenti nei punti di ingresso come porte o finestre.Funziona usando un raggio a infrarossi invisibile, che funge da barriera di sicurezza.Quando qualcuno attraversa questo raggio, il circuito innesca un suono di avvertimento, avvisandoti della presenza di un intruso.Poiché la luce a infrarossi non è visibile all'occhio umano, il sistema rimane discreto mentre monitora continuamente l'area.

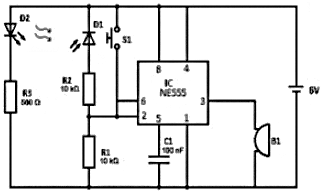

Figura 6. Circuito di allarme ladro utilizzando il sensore IR

Il circuito è costituito da diversi componenti chiave, tra cui un timer IC NE555, resistori (10KΩ e 560Ω), un fotodiodo IR (D1), un LED IR (D2), un condensatore 100NF (C1), un interruttore di spinta (S1), un ruller (B1) e un alimentazione a 6 V DC.

Per impostare il sistema, posizionare il LED IR e il sensore IR di fronte all'altro su entrambi i lati di una porta o di ingresso.In condizioni normali, il raggio IR viene continuamente rilevato dal fotodiodo, mantenendo il circuito in uno stato a basso risultato.

Quando qualcuno passa attraverso il raggio, la luce a infrarossi viene interrotta, impedendo al fotodiodo di riceverlo.Ciò fa passare il circuito a uno stato ON, attivando il cicalino.L'allarme continua a suonare fino a quando il circuito non viene ripristinato manualmente premendo un interruttore.Per impedire a un intruso di spegnere facilmente l'allarme, è meglio posizionare l'interruttore di ripristino in una posizione nascosta o remota.

Il cicalino in questa configurazione fornisce un avviso udibile immediato quando attivato, ma può essere sostituito con una sirena più forte o un altro tipo di dispositivo di notifica se necessario.Questo semplice allarme di ladro IR è utile per la sicurezza domestica, la protezione dell'ufficio o anche come sistema di rilevamento di intrusioni di base in aree limitate.

Vantaggio e svantaggio del sensore IR

I sensori a infrarossi (IR) hanno sia vantaggi e limiti, rendendoli adatti ad alcune applicazioni mentre meno efficaci in altre.Sono ampiamente utilizzati per il rilevamento del movimento, il rilevamento degli oggetti e l'automazione a causa della loro capacità di lavorare in varie condizioni di illuminazione e senza contatto fisico.Tuttavia, fattori come la gamma limitata, l'interferenza ambientale e la necessità di una chiara linea di vista possono influire sulle loro prestazioni.La tabella seguente fornisce un chiaro confronto dei vantaggi chiave e degli svantaggi dei sensori IR per aiutarti a comprendere i loro punti di forza e limitazioni.

Vantaggio	Svantaggio
Basso Consumo energetico: utilizza un potere minimo, rendendolo ideale Per dispositivi a batteria.	Richiede una chiara linea di vista: gli oggetti che bloccano il raggio a infrarossi possono impedire adeguati funzionamento.
Funziona in Sia le condizioni leggeri che scure - funzioni efficacemente indipendentemente dalle condizioni di illuminazione.	Intervallo di rilevamento limitato: in genere funziona solo entro pochi metri, rendendolo non idoneo per il rilevamento a lunga distanza.
NO Contatto fisico necessario: rileva oggetti e movimento senza contatto diretto, garantendo la durata.	Colpito dall'ambiente Condizioni - nebbia, polvere, fumo e pioggia pesante interferire con la precisione.
Direzionale Il rilevamento impedisce la perdita di dati: rileva il movimento e oggetti solo in una direzione specifica per letture precise.	Trasmissione di dati più lenta - rispetto alla comunicazione RF o cablata, i sensori IR trasmettono dati a una velocità inferiore.
Resistente all'ossidazione e alla corrosione - meno esposizione all'usura e La lacrima lo rende durevole per l'uso a lungo termine.	Non è l'ideale per l'esterno Applicazioni - Alta interferenza a infrarossi dalla luce solare può ridurre l'efficacia.
Forte Immunità al rumore elettrico: funziona bene in ambienti di attività ad alta elettronica senza interferenze.	Rilevamento dei materiali limitati - Alcuni materiali, come vetro o determinati materie plastiche, potrebbero non farlo Riflettere bene la luce a infrarossi, influenzando l'accuratezza del rilevamento.

Usi comuni dei sensori a infrarossi

I sensori a infrarossi sono ampiamente utilizzati in vari settori e applicazioni quotidiane a causa della loro capacità di rilevare calore, movimento e oggetti senza contatto diretto.Svolgono un ruolo cruciale nella sincronizzazione motoria servendo come sensori di velocità, garantendo un controllo preciso in contesti industriali.I sensori di temperatura che utilizzano la tecnologia a infrarossi aiutano a regolare i processi nelle fabbriche e in altri ambienti controllati.Nei sistemi di porte automatiche, i sensori di infrarossi passivi (PIR) rilevano il movimento per facilitare il funzionamento a mani libere.Inoltre, i sensori a infrarossi vengono utilizzati per la misurazione della distanza in varie applicazioni, tra cui robotica e automazione.Oltre a questi usi, sono anche comuni in Automazione domestica, sistemi di sicurezza, telecomandi e dispositivi medici.La loro capacità di funzionare in diverse condizioni di illuminazione durante il rilevamento del calore li rende una tecnologia altamente adattabile per una vasta gamma di applicazioni come:

Termometri a radiazioni

I termometri a radiazioni utilizzano sensori a infrarossi per misurare la temperatura rilevando il calore emesso da un oggetto.Questo metodo senza contatto li rende ideali per applicazioni sia industriali che mediche.Uno dei loro principali vantaggi è la capacità di misurare la temperatura senza contatto diretto, riducendo il rischio di contaminazione.Hanno anche un tempo di risposta rapido, consentendo loro di rilevare rapidamente le variazioni di temperatura, rendendoli utili per il monitoraggio in tempo reale.Inoltre, la loro semplice operazione richiede una configurazione minima, rendendoli facili da usare in vari ambienti.

Monitor di fiamma

I monitor di fiamma usano sensori a infrarossi per rilevare e analizzare la luce emessa da fiamme, garantendo una corretta combustione in bruciatori, forni e caldaie industriali.Poiché le fiamme emettono radiazioni attraverso le lunghezze d'onda ultraviolette (UV) e infrarossa (IR), questi sensori svolgono un ruolo cruciale nel mantenere l'efficienza e la sicurezza.I rilevatori di fiamma comunemente usati includono sensori di solfuro di piombo (PBS) e selenide di piombo (PBSE), che sono sensibili alle diverse lunghezze d'onda a infrarossi.I rilevatori a due colori migliorano l'accuratezza confrontando i segnali a due lunghezze d'onda, mentre i rilevatori piroelettrici rispondono a rapidi cambiamenti nelle radiazioni a infrarossi, rendendoli efficaci per il monitoraggio dinamico della fiamma.

Analizzatori di umidità

Gli analizzatori di umidità utilizzano sensori a infrarossi per misurare il contenuto di umidità in vari materiali rilevando il modo in cui le molecole d'acqua assorbono specifiche lunghezze d'onda a infrarossi, come 1,1 µm, 1,4 µm, 1,9 µm e 2,7 µm.Questo modello di assorbimento consente all'analizzatore di determinare accuratamente i livelli di umidità.I componenti chiave nei circuiti di analizzatore di umidità includono fotodiodi per pin GAAS, che forniscono rilevamento ad alta precisione e rilevatori fotoconduttori PBS, che aiutano ad analizzare l'assorbimento a infrarossi nei materiali.Questi analizzatori sono ampiamente utilizzati in settori come la trasformazione alimentare, i prodotti farmaceutici e l'agricoltura per mantenere la qualità e la coerenza del prodotto.

Analizzatori di gas

I sensori a infrarossi svolgono un ruolo cruciale negli analizzatori del gas rilevando e misurando le concentrazioni di gas in base al modo in cui i gas assorbono la luce a infrarossi.A questo scopo vengono utilizzati due metodi primari.Il metodo dispersivo divide la luce emessa in diverse lunghezze d'onda per analizzare i modelli di assorbimento del gas.Al contrario, la tecnologia a infrarossi non $ (NDIR) utilizza filtri ottici per bloccare lunghezze d'onda indesiderate, consentendo un rilevamento preciso di gas specifici.I sensori NDIR sono ampiamente utilizzati in applicazioni come l'analisi delle bevande gassate, in cui aiutano a mantenere il corretto equilibrio di co₂ nelle bevande e il monitoraggio dei gas di scarico automobilistico, dove rilevano emissioni dannose per migliorare l'efficienza e la sicurezza dei veicoli.

Dispositivi di imaging IR

I dispositivi di imaging a infrarossi utilizzano le onde IR per generare immagini termiche, rendendole essenziali in vari campi.Le telecamere di imaging termico rilevano i modelli di calore e sono ampiamente utilizzate nei sistemi di sicurezza, nella diagnostica medica e nelle ispezioni industriali.L'attrezzatura per la visione notturna migliora la visibilità in condizioni di scarsa illuminazione catturando radiazioni a infrarossi. Materiali come acqua, rocce, suolo, vegetazione, tessuto umano e persino l'atmosfera emettono radiazioni a infrarossi.Le telecamere IR rilevano questa emissione e la convertono in mappe termiche dettagliate.Per migliorare l'accuratezza, questi sensori di imaging incorporano materiali come l'indio antimonide (SB) per la sensibilità a infrarossi elevata, il germanio drogato con mercurio (GD HG) per una maggiore accuratezza di rilevamento e il mercurio-cadmio-telluride (HG CD TE) per l'uso in cameras scientifica e industriale avanzata.Per prevenire interferenze e garantire misurazioni accurate, questi sensori vengono spesso raffreddati con elio liquido o azoto liquido, riducendo l'influenza delle emissioni a infrarossi del dispositivo.

Altre applicazioni chiave di sensori IR

I sensori a infrarossi sono ampiamente utilizzati in vari campi scientifici e industriali.Alcune delle loro applicazioni chiave includono:

• Meteorologia - Aiuta a monitorare le variazioni di temperatura nell'atmosfera.

• Climatologia -Utilizzato nella ricerca sul clima per tenere traccia dei modelli di calore a lungo termine.

• Fotobiomodulazione - Supporta i trattamenti medici utilizzando la terapia a infrarossi.

• Analisi dell'acqua - rileva impurità e inquinanti nelle fonti idriche.

• Rilevamento di gas - Monitora la qualità dell'aria e rileva perdite di gas.

• Test di anestesiologia - Garantisce adeguate miscele di gas nelle applicazioni mediche.

• Esplorazione del petrolio - Identifica le riserve sotterranee di petrolio e gas.

• Sicurezza ferroviaria - Rileva i componenti di surriscaldamento nei sistemi ferroviari per prevenire guasti.

Con la loro capacità di rilevare il calore, misurare la temperatura e analizzare sostanze, i sensori IR continuano a essere una tecnologia chiave nelle applicazioni di automazione, assistenza sanitaria, monitoraggio ambientale e sicurezza.

Conclusione

I sensori a infrarossi sono una tecnologia potente e affidabile utilizzata per rilevare il movimento, misurare la temperatura e rilevare gli oggetti senza contatto fisico.Sono ampiamente utilizzati in sistemi di sicurezza, automazione, dispositivi medici e applicazioni industriali.Sia in un semplice controllo remoto che in un sistema di imaging termico avanzato, i sensori IR svolgono un ruolo importante nella vita di tutti i giorni.Man mano che la tecnologia continua a migliorare, questi sensori diventeranno ancora più efficienti e utili in modi nuovi e innovativi.
