Cos'è GND nel circuito?

Nell'esplorazione di circuiti elettronici, comprendere il concetto di GND (terra) e i suoi multipli ruoli nella progettazione di circuiti.GND, come elemento di base nei circuiti elettronici, non solo fornisce il potenziale punto di riferimento del circuito, ma svolge anche un ruolo importante nelle prestazioni, nella stabilità e nella sicurezza del circuito.Dalla protezione della sicurezza di base degli elettrodomestici alle applicazioni avanzate in apparecchiature elettroniche complesse, il ruolo e l'implementazione di GND sono presentati in molti aspetti e la loro complessità.Questo articolo mira a fornire una discussione approfondita dei diversi tipi di GND, di come funzionano e della loro importanza nella progettazione del circuito per fornire una prospettiva completa sulla comprensione di questa componente critica del circuito.

Cos'è GND (terra)?

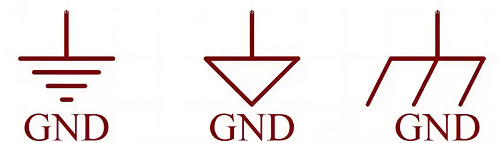

GND è l'abbreviazione per terra.GND sta per terra o 0 filo.

Il terreno può anche fare riferimento alla Terra, che non è un vero terreno ma un terreno assunto per scopi di applicazione.Collega le apparecchiature elettriche a terra per impedire all'utente di essere esposto ad alte tensioni.

Vari "motivi" nel circuito

La messa a terra è una caratteristica di sicurezza centrale dei sistemi elettrici.Il suo scopo principale è garantire il funzionamento sicuro delle apparecchiature elettriche, in particolare quelle con corpi metallici, come frigoriferi domestici, lavatrici o forni.In base al design, il corpo di questi dispositivi non dovrebbe essere in diretta.Tuttavia, nell'uso effettivo, la fusoliera può essere accusata accidentalmente a causa di guasti interni come l'invecchiamento o il danno ai materiali di isolamento.Se l'attrezzatura non è messa a terra, il corpo vivo causerà direttamente il rischio di scosse elettriche quando si tocca l'attrezzatura.Per evitare ciò, collegare il corpo dell'attrezzatura a terra tramite un conduttore di terra dedicato garantisce che qualsiasi corrente sbagliata sia direttamente diretta a terra piuttosto che attraverso il corpo umano che tocca l'attrezzatura.La composizione della messa a terra delle apparecchiature elettriche è mostrata nella figura seguente.

La composizione di apparecchiature elettriche a terra

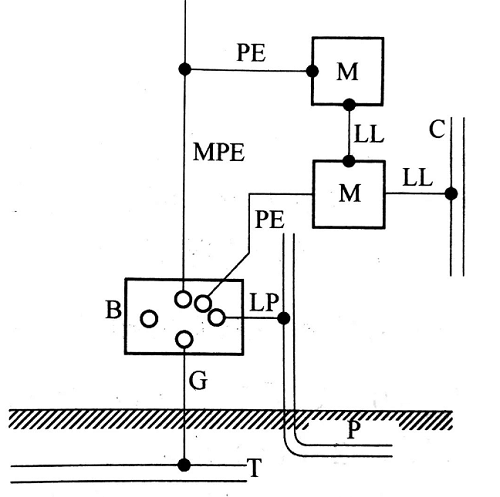

A livello tecnico, la messa a terra si basa in genere su una connessione fisica a un filo di terra o a un'asta di terra.Un'estremità di questi fili di terra è collegata a una parte metallica dell'attrezzatura e l'altra estremità è collegata al sistema di messa a terra dell'edificio o è sepolta direttamente sottoterra.Questo metodo di connessione crea efficacemente un percorso sicuro in modo che in caso di guasto interno, qualsiasi corrente trapelata sia effettivamente diretta a terra, evitando così il rischio di scosse elettriche.

In alcuni ambienti ad alto rischio, oltre al suo ruolo di sicurezza di base, la messa a terra può essere utilizzata anche in combinazione con altri dispositivi di sicurezza, come i dispositivi di corrente di perdita (RCD).La funzione di questi dispositivi è monitorare se la corrente che scorre dentro e fuori dal dispositivo è bilanciata.Se viene rilevato uno squilibrio (indicando che la corrente può scorrere attraverso altri percorsi anormali, come il corpo umano), il dispositivo interromperà immediatamente la potenza per prevenire le scosse elettriche.

In speciali apparecchiature elettriche, la messa a terra svolge un ruolo più vario, come nelle attrezzature mediche o nelle attrezzature di laboratorio ad alta precisione, dove viene utilizzato non solo per la protezione del personale, ma anche per garantire l'accurato funzionamento delle apparecchiature e per prevenire l'interferenza elettromagnetica.In tali casi, la progettazione e l'implementazione della messa a terra devono essere più precise e complesse per soddisfare specifici requisiti di sicurezza e funzionali.

GND svolge un ruolo molto importante nella progettazione di circuiti elettronici.Il suo ruolo può essere analizzato in profondità dalle seguenti dimensioni tecniche:

Uno è fornire un potenziale di riferimento.GND di solito fornisce il punto potenziale di riferimento comune in un circuito.Tutte le tensioni in un circuito sono misurate rispetto a GND, il che significa che il punto GND è definito come il punto di tensione zero.Un punto potenziale di riferimento comune garantisce livelli di tensione corretti tra componenti del circuito e trasmissione accurata del segnale.

Il secondo è la formazione di percorsi di ciclo di corrente.In qualsiasi circuito, la corrente deve avere un percorso ad anello completo per eseguire il corretto funzionamento.GND fornisce il percorso affinché la corrente fluisca dall'alimentazione alla porzione di carico del circuito (ad es. Transistor, resistore, ecc.) E quindi di nuovo all'alimentazione attraverso GND, formando un percorso completo di ciclo di corrente.

Il terzo è la schermatura di interferenza elettromagnetica (EMI).Il ruolo più importante di GND nella progettazione di circuiti è ridurre l'interferenza esterna, in particolare l'EMI.Mettendo a terra la porzione sensibile del circuito, i segnali interferenti possono essere effettivamente spostati a terra, proteggendo così il circuito dall'EMI.

Il quarto è migliorare le prestazioni e la stabilità del circuito.Un buon design di messa a terra può migliorare significativamente le prestazioni complessive e la stabilità del circuito.L'uso di un terreno a stella o una strategia di messa a terra multi-punto può ridurre al minimo le potenziali differenze causate dai fili del terreno, riducendo così il rumore e la distorsione nel percorso del segnale.Ad esempio, nei circuiti digitali ad alta velocità, i metodi di messa a terra corretti possono ridurre le riflessioni del segnale e il crosstalk, migliorando così l'integrità del segnale.

Il quinto è il meccanismo di protezione della sicurezza.In caso di condizione di guasto, come un corto circuito o un'apparecchiatura danneggiata, GND fornisce un percorso sicuro per la scarica della corrente.Questo aiuta a spingere rapidamente la corrente in eccesso, prevenendo incendi elettrici o danni alle attrezzature.Inoltre, la messa a terra aiuta a garantire la sicurezza dell'operatore e impedisce il rischio di scosse elettriche dovute al guasto delle apparecchiature.

Attraverso l'analisi di cui sopra, possiamo vedere che GND non è solo un elemento di base nella progettazione di circuiti elettronici, ma anche la chiave per mantenere le prestazioni, la stabilità e la sicurezza del circuito.Durante il processo di progettazione, diversi tipi di circuiti hanno requisiti diversi per GND.Pertanto, gli ingegneri devono considerare attentamente la strategia di messa a terra per garantire l'ottimizzazione e la sicurezza della progettazione del circuito.Sia nella progettazione di circuiti semplici o nell'integrazione complessa del sistema, una strategia di messa a terra ragionevole è la base per ottenere prodotti elettronici efficienti, affidabili e sicuri.

4.1 Agnd di terra analogica

L'AGND di terra analogica è utilizzato principalmente nei circuiti analogici, in particolare nelle applicazioni che coinvolgono segnali analogici deboli, come circuiti di acquisizione ADC e circuiti di amplificatore operativo.In tali circuiti, a causa della sensibilità e della debolezza dei segnali analogici, sono estremamente sensibili alle grandi interferenze di corrente da altri circuiti.Senza un AGND dedicato, queste grandi correnti possono produrre significative gocce di tensione nei circuiti analogici, causando distorsione del segnale e persino insufficienza del circuito nei casi gravi.Pertanto, la presenza di AGND è significativa per mantenere l'integrità e l'accuratezza dei segnali analogici.

4.2 Digital Ground DGND

Il DGND di terra digitale è diverso dall'AGND di terra analogica, in particolare nelle applicazioni nei circuiti digitali, come circuiti di rilevamento dei tasti, circuiti di comunicazione USB e circuiti di microcontrollore.Una caratteristica di base dei circuiti digitali è che i segnali che elaborano sono discreti, il che significa che il segnale cambia tra solo due stati, di solito identificati come uno "0" digitale e un digitale "1."Come mostrato di seguito.

Elaborazione del circuito digitale

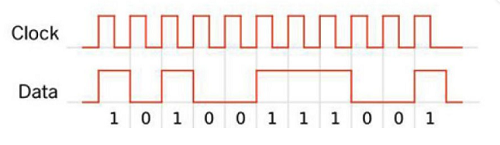

Questi stati corrispondono a diversi livelli di tensione, di solito "0" rappresenta un livello basso e "1" rappresenta un livello elevato.I rapidi cambiamenti nella tensione si verificano quando un circuito digitale passa da uno stato "0" a uno stato "1" o viceversa.Questi cambiamenti comportano non solo la tensione stessa, ma anche i cambiamenti di accompagnamento nella corrente.Secondo la teoria elettromagnetica di Maxwell, i cambiamenti in questa corrente generano un campo magnetico in evoluzione attorno a esso, che a sua volta crea interferenza elettromagnetica (EMI), che può causare interferenze ad altri componenti nel circuito o ai circuiti adiacenti.Per ridurre l'impatto di questa interferenza elettromagnetica sulle prestazioni complessive del circuito, i progettisti di solito utilizzano un DGND di terra digitale indipendente.Rispetto al terreno analogico (AGND), DGND è appositamente progettato per i circuiti digitali per fornire un punto di riferimento stabile e isolare efficacemente l'interferenza elettromagnetica generata dai segnali digitali.Ciò aiuta a ridurre il livello di rumore complessivo del circuito, migliorando così l'integrità del segnale e l'affidabilità del circuito.

Nei sistemi di circuiti complessi, in particolare quelli che contengono parti sia analogiche che digitali, è importante distinguere tra DGND e AGND.Poiché i segnali analogici sono più sensibili al rumore, la separazione di DGND e AGND può garantire che la parte analogica non sia influenzata dall'interferenza elettromagnetica causata dalla commutazione del segnale digitale.Durante il processo di progettazione e layout del circuito (PCB), il posizionamento dei DGND deve essere attentamente considerato per evitare di formare loop, il che può causare interferenze di corrente.I DGND posizionati correttamente aiutano a ottimizzare l'integrità del segnale e ridurre l'interferenza irradiata e condotta.

4.3 Power Ground PGND

Nella nostra vita, i circuiti saranno divisi in circuiti a bassa potenza e circuiti ad alta potenza.L'Agnd di terra analogica o il DGND di terra digitale sopra menzionati sono circuiti a bassa potenza.Per questi circuiti ad alta potenza come circuiti di trasmissione del motore, circuiti di azionamento della valvola del solenoide, ecc., C'è anche una terra di riferimento speciale chiamata PGND di alimentazione.Nei circuiti ad alta potenza, l'entità e la variazione della corrente hanno un effetto più pronunciato sul sistema di messa a terra rispetto ai circuiti a bassa potenza.Pertanto, rispetto all'AGND di terra analogica a bassa potenza o al DGND di terra digitale, si può dire che il PGND di potenza sia appositamente progettato per gestire queste correnti elevate e garantire la stabilità del circuito.

In questi circuiti ad alta potenza, il significativo aumento della corrente può comportare facilmente offset di terra tra diversi circuiti funzionali.Questo spostamento si verifica quando il punto di riferimento a terra (GND) sperimenta una caduta di tensione a causa dell'elevato passaggio di corrente.Ad esempio, supponiamo che sia progettato un circuito che richieda una tensione stabilizzata di 5 V, ma a causa di un offset nel terreno.In tal caso, il punto di riferimento GND può salire da 0V a 1V, che farà scendere la tensione effettiva su 4V (5V-1V = 4V), influenzando così le prestazioni complessive e l'affidabilità del circuito.Pertanto, quando si progetta circuiti ad alta potenza, è necessario prestare particolare attenzione al layout e all'implementazione di PGND.Un corretto design PGND può ridurre al minimo gli effetti dell'offset del terreno e garantire la stabilità dell'alimentazione.Prova a usare fili più spessi, strati di messa a terra dedicati o progettando più punti di messa a terra per distribuire la corrente, riducendo così la caduta di tensione in un singolo punto.

Inoltre, PGND aiuta anche a ridurre l'interferenza elettromagnetica (EMI) causata da correnti elevate.Fornendo un riferimento a terra stabile, PGND aiuta a ridurre il rumore e l'interferenza nei circuiti, in particolare nelle applicazioni in cui la compatibilità elettromagnetica (EMC) è una considerazione speciale.

4.4 Power Ground GND

Agnd di terra analogica, DGND di terra digitale e PGND di terra di potenza appartengono tutti alla categoria di DC Ground GND.Questi diversi tipi di motivi alla fine si uniscono per formare il terreno di riferimento 0 V per l'intero circuito, che è il GND di potenza.La tensione e la corrente di tutti i circuiti provengono dall'alimentazione.Pertanto, il GND dell'alimentazione diventa la base e il punto di partenza di tutti i circuiti.Questo spiega perché alla fine diversi tipi di motivi devono essere riuniti al GND di potenza per garantire la coerenza complessiva e la stabilità del circuito.

4.5 Exchange Place CGND

La CGND di terra AC appare di solito in progetti di circuito contenenti fonti di alimentazione CA, come AC-DC nella figura seguente.In questi circuiti, poiché la parte anteriore del circuito è la parte CA e la parte posteriore viene convertita in DC, sono inevitabilmente formati due diversi punti di terra: uno per la parte CA e l'altro per la parte DC.Per garantire la consistenza del circuito, gli ingegneri di solito collegano i due punti di terra attraverso un condensatore o induttore di accoppiamento per unificare il terreno CA e il terreno DC.

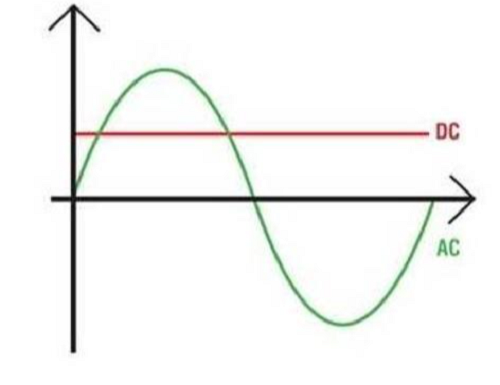

DC e AC

4.6 EGND a terra

La tensione di sicurezza del corpo umano è generalmente considerata una tensione inferiore a 36 V.Quando la tensione supera questa soglia, può causare danni se applicato a un corpo umano.Pertanto, quando si progettano circuiti ad alta tensione e ad alta corrente, gli ingegneri spesso implementano EGND per migliorare la sicurezza.Ciò è comune nei circuiti di elettrodomestici come fan, frigoriferi e televisori.Una presa con protezione EGND a terra è mostrata nella figura seguente.

Presa con protezione EGND a terra

220 V AC richiede solo fili vivi e neutri.Perché le prese per elettrodomestici hanno 3 terminali?

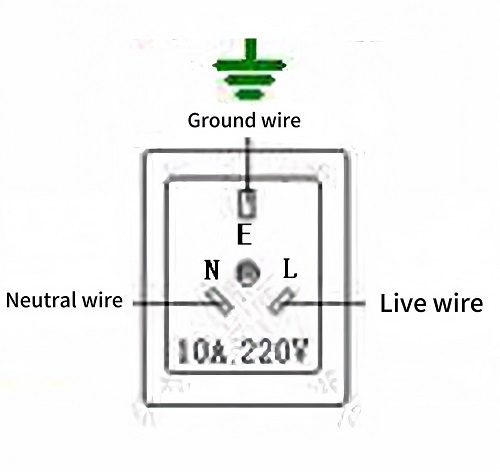

Normalmente, un alimentatore CA da 220 V richiede solo due fili: un filo caldo (filo caldo) e un filo neutro (filo neutro).Le prese per gli elettrodomestici di solito includono un terzo terminale, l'EGND del filo di terra.L'aggiunta di questo terzo terminale, sebbene non partecipi alla funzione principale del circuito, fornisce una protezione critica per la sicurezza.Quando si verifica un guasto all'interno dell'apparecchio elettrico, come il danno all'isolamento che causa l'elettrificato del corpo, fornisce un percorso di fuga sicuro per la corrente.In questo modo, qualsiasi corrente sbagliata è diretta a terra piuttosto che attraverso il corpo umano che tocca il dispositivo, riducendo notevolmente il rischio di scosse elettriche.Pertanto, esiste una chiara differenza nel significato del circuito tra EGND e altri tipi di fili di terra GND.L'EGND non è direttamente coinvolto nella funzione principale del circuito.Progettato specificamente per migliorare la sicurezza, si collega alla Terra per fornire un punto di riferimento stabile a terra e condurre elettricità in condizioni anormali per proteggere le attrezzature e gli utenti da alte tensioni.

L'applicazione di EGND nella progettazione di circuiti non è limitata agli elettrodomestici.L'EGND è una misura di sicurezza necessaria in qualsiasi progetto di circuito che coinvolge l'alta tensione o la corrente.Aiuta a garantire che la sicurezza operativa sia mantenuta anche in caso di guasto delle attrezzature o altre circostanze insolite.

Nella progettazione di circuiti elettronici, il concetto di GND di filo di terra sembra semplice, ma contiene una varietà di diverse funzioni e classificazioni, il che rende un problema di circuito apparentemente semplice piuttosto complicato.Quindi, perché ci sono così tante suddivisioni di funzioni di messa a terra GND?In generale, quando gli ingegneri progettano circuiti, spesso nominano tutti i fili di terra GND semplicemente come GND e non li distinguono nel design schematico.Sebbene questo approccio sia semplice nel funzionamento, causerà una serie di problemi, specialmente nella fase di cablaggio del PCB, in cui è difficile identificare e gestire efficacemente i cavi GND a terra di diverse funzioni di circuito.

Per quanto riguarda il problema del segnali di segnali, quando GND di diverse funzioni sono direttamente collegati, specialmente quando il GND di un circuito ad alta potenza è miscelato con il GND di un circuito a bassa potenza, potrebbe avere un impatto sul punto di riferimento 0V delCircuito a bassa potenza.Tale metodo di cablaggio può facilmente causare il crosstalk del segnale tra diversi circuiti, influenzando così le prestazioni del circuito.Ad esempio, in un sistema contenente circuiti digitali ad alta velocità e circuiti analogici di precisione, se lo stesso GND è condiviso, le operazioni di commutazione ad alta frequenza nei circuiti digitali possono causare significative fluttuazioni di tensione sul percorso GND condiviso.Queste fluttuazioni si propagano attraverso il percorso GND, influenzando le prestazioni dei circuiti analogici.Pertanto, è l'ideale utilizzare piani o tracce GND separate per ridurre questa interferenza reciproca.

Quando si progetta sistemi a circuiti più complessi, la gestione di GND diventa più complessa.Ad esempio, in un progetto del sistema di circuiti che include sottosistemi sia analogici che digitali, quando l'AGND di un circuito analogico è collegato al CGND di un alimentatore CA, la stabilità dell'AGND può essere influenzata da periodiche variazioni nel CGND.La tensione al CGND dell'alimentazione CA fluttua periodicamente, mentre il GND a terra DC rimane generalmente costante a 0 V.Questa fluttuazione può propagare al circuito analogico, causando deviazioni nella tensione di riferimento.Per evitare questo, un approccio comune è utilizzare tecniche di isolamento o utilizzare un piano AGND separato per garantire la precisione e l'accuratezza del segnale.

La compatibilità elettromagnetica (EMC) è una considerazione importante nella progettazione di circuiti e anche il layout del GND ha un impatto significativo su EMC.Quando i GND di diversi circuiti sono collegati, il circuito con il segnale più forte può interferire direttamente con il circuito con il segnale più debole.Questa interferenza può causare il circuito con il segnale più debole di diventare una fonte di radiazioni elettromagnetiche da una fonte esterna più forte, rendendo più difficile la gestione EMC del circuito.Se sei preoccupato per questo tipo di problema, considera tecniche come filtraggio, schermatura e allineamenti GND dedicati durante la progettazione per ridurre al minimo il verificarsi di tali situazioni di interferenza.

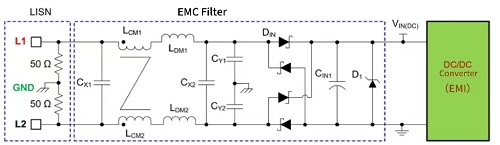

Filtro EMC

Infine, meno collegamenti di segnale tra i sistemi circuiti, maggiore è la loro capacità di operare in modo indipendente.Al contrario, più connessioni del segnale ci sono, più debole è la capacità di ciascun sistema di circuito di funzionare in modo indipendente.Se sono collegati i fili di terra dei circuiti con diverse funzioni, è equivalente ad aggiungere un potenziale collegamento di interferenza tra i circuiti, che può ridurre l'affidabilità complessiva del circuito.Ad esempio, se non vi è alcuna intersezione tra due sistemi di circuiti A e B, la funzionalità del sistema A non influirà sul normale funzionamento del sistema B e viceversa.Ma se i cavi di terra di questi sistemi sono miscelati, si possono introdurre interferenze inutili, influenzando la stabilità e l'affidabilità del circuito.

Nel complesso, il ruolo di GND nella progettazione di circuiti elettronici va ben oltre un semplice punto di messa a terra.Dal garantire la sicurezza elettrica di base alla garanzia di un funzionamento accurato e stabile dei circuiti, l'importanza di GND non può essere ignorata.Le sue classificazioni multiple e i principi di lavoro complessi richiedono agli ingegneri di adottare strategie sofisticate e ponderate durante la progettazione e l'implementazione di circuiti.Sia negli elettrodomestici elettrici nella vita quotidiana o nei prodotti tecnologici di fascia alta, una strategia di messa a terra ragionevole è la base per ottenere prodotti elettronici efficienti, affidabili e sicuri.Pertanto, per qualsiasi progetto che coinvolge circuiti elettronici, una comprensione approfondita delle caratteristiche e delle applicazioni di GND è la chiave per un design di successo.
