Perché scegliere Max208ecag per i tuoi progetti RS-232

Max208ecag è una soluzione intelligente per chiunque cerchi di impostare una comunicazione seriale RS-232 affidabile senza la seccatura di parti extra o cablaggio complesso.Funziona su un alimentatore singolo +5 V e dispone di pompe di carica integrate, quindi non sono necessarie condensatori esterni ingombranti.Con la protezione integrata contro lo scarico statico, aiuta a mantenere i tuoi dispositivi sicuri e funzionanti senza intoppi.Questo chip supporta quattro trasmessi e quattro canali di ricezione e funziona fino a velocità di 120kbps.È una scelta solida per tutto, dagli strumenti portatili ai sistemi di dati e alle configurazioni industriali.Se stai costruendo o aggiornando un sistema che utilizza segnali RS-232, questo chip può rendere il processo più semplice ed efficiente.

Catalogare

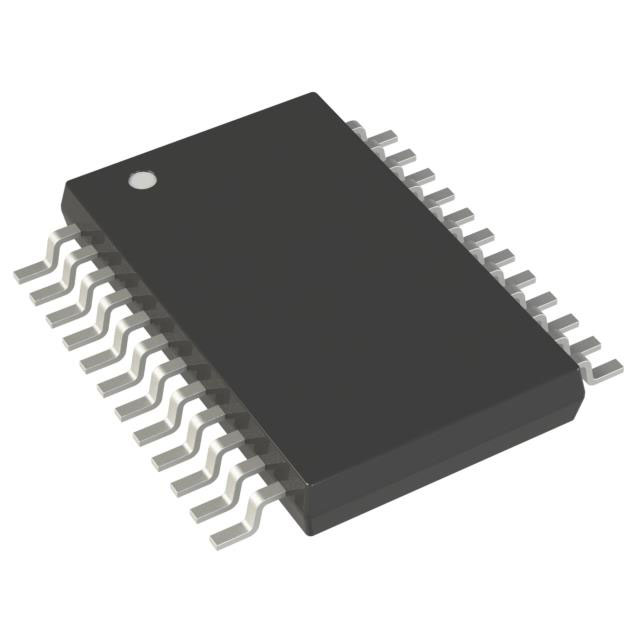

Panoramica MAX208ECAG

IL Max208ecag fa parte della famiglia Max200E affidabile dei ricetrasmettitori RS-232 progettati per funzionare con un alimentatore singolo +5 V.Offre protezione ESD ± 15kV integrata, rendendolo una scelta solida per la comunicazione dati sicura e stabile.Questo dispositivo include quattro driver e quattro ricevitori, che gestiscono con facilità i segnali RS-232 e V.28.Con una pompa di carica integrata, non ha bisogno di condensatori esterni per la conversione della tensione, che aiuta a salvare lo spazio della scheda e semplifica il design.Supporta le velocità dei dati fino a 120kbps e soddisfa gli standard EIA/TIA-232E e CCITT V.28.Max208ecag è disponibile in un pacchetto da 24 pin ed è adatto a molte applicazioni che necessitano di comunicazione seriale affidabile.

Stai cercando di acquistare il Max208ecg all'ingrosso?Contattaci per controllare lo stock corrente, i tempi di consegna e i prezzi: siamo qui per aiutarti.

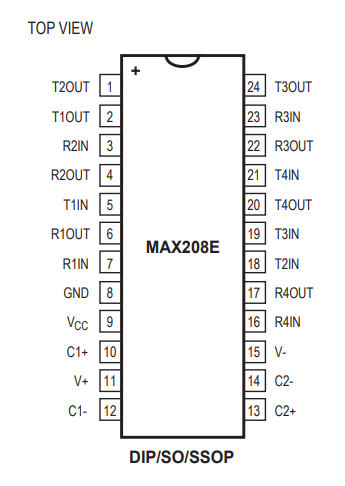

Dettagli di pinout MAX208ECAG

Funzioni PIN

Pin n.	Nome PIN	Descrizione
1	T2out	Trasmettere il canale di output 2
2	T1out	Trasmettere il canale di output 1
3	R2in	Ricevi il canale di input 2
4	R2out	Ricevi il canale di output 2
5	T1in	Trasmissione del canale di ingresso 1
6	R1out	Ricevi il canale di output 1
7	R1in	Ricevi il canale di input 1
8	GND	Terra
9	VCC	+Tensione di alimentazione 5V
10	C1+	Terminale positivo per tappo della pompa di carica
11	V+	Uscita della pompa di carica (positivo)
12	C1–	Terminale negativo per tappo della pompa di carica
13	C2+	Terminale positivo per tappo della pompa di carica
14	C2–	Terminale negativo per tappo della pompa di carica
15	V–	Uscita della pompa di carica (negativo)
16	R4in	Ricevi il canale di input 4
17	R4out	Ricevi il canale di output 4
18	T2in	Trasmettere il canale di ingresso 2
19	T3in	Trasmissione del canale di ingresso 3
20	T4out	Trasmettere il canale di output 4
21	T4in	Trasmissione del canale di input 4
22	R3out	Ricevi il canale di output 3
23	R3in	Ricevi il canale di input 3
24	T3out	Trasmettere il canale di output 3

Modello CAD MAX208ECAG

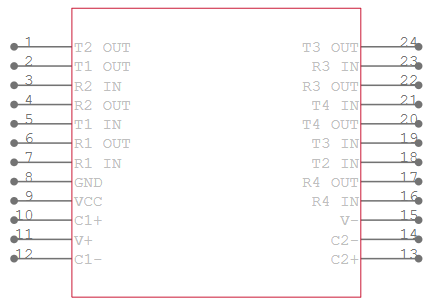

Simbolo MAX208ECAG

Max208ecag Impronta

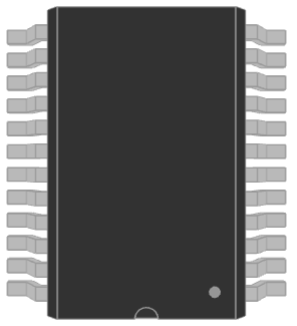

Modello 3D MAX208ECAG

Caratteristiche di Max208ecag

Protezione ESD incorporata ± 15kV

Ottieni una forte protezione ESD costruita direttamente nel dispositivo, aiutando a proteggere il sistema dai danni a causa della scarica statica senza bisogno di componenti extra.

Funziona con una fornitura singola +5 V

Grazie alla sua pompa di carica incorporata, Max208ECAG funziona senza intoppi su un solo alimentatore di +5 V.Non è necessario una configurazione separata di ± 12 V, che rende il tuo design più semplice ed efficiente.

Non sono richiesti condensatori esterni

La pompa di carica funziona senza la necessità di grandi condensatori esterni.Questo aiuta a ridurre il numero di parti nel layout e mantiene la scheda pulita e facile da gestire.

Pacchetto SSOP a 24 pin compatto

Il suo piccolo pacchetto SSOP consente di risparmiare fino al 40% di spazio della scheda rispetto allo standard, quindi pacchetti.Questo è utile quando lavori con layout stretti o recinti compatti.

Soddisfa gli standard RS-232 e V.28

MAX208ECAG supporta una comunicazione affidabile fino a 120kbps e segue gli standard comuni RS-232 e V.28.Puoi usarlo in molti diversi tipi di attrezzature senza preoccuparti della compatibilità.

Specifiche tecniche MAX208ECAG

Prodotto Attributo	Valore attributo
Produttore	Massimo integrato
Tensione - fornitura	4.5V ~ 5.5V
Tipo	Ricetrasmettitore
Pacchetto dispositivo fornitore	24-SSOP
Serie	-
Istesi del ricevitore	500 mV
Protocollo	Rs232
Pacchetto / caso	24-SSOP (0,209 ", larghezza 5,30 mm)
Pacchetto	Tubo
Temperatura operativa	-40 ° C ~ 85 ° C.
Numero di driver/ricevitori	4/4
Tipo di montaggio	Monte della superficie
Duplex	Pieno
Velocità dati	120kbps
Numero di prodotto di base	Max208

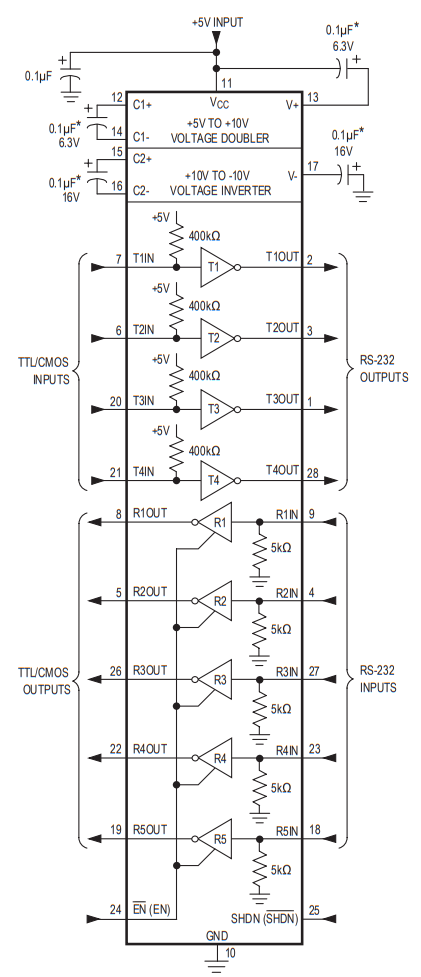

Schema circuito di Max208ecag

Il diagramma del circuito del Max208ECAG mostra come funziona il chip come driver e ricevitore di linea RS-232.Ci vuole un ingresso singolo +5 V e utilizza pompe di carica interne per generare tensioni sia positive che negative necessarie per i segnali RS-232.Il chip ha quattro driver e quattro ricevitori.I driver (T1-T4) prendono input di livello TTL o CMOS e li convertono in output di livello RS-232, mentre i ricevitori (R1-R4) eseguono il contrario convertendo gli ingressi RS-232 nelle uscite a livello di TTL/CMOS.I condensatori sono collegati ai pin della pompa di carica (C1+, C1–, C2+, C2–) per aiutare con la conversione di tensione.I pin EN e SHDN ti consentono di controllare il funzionamento del chip o metterla in modalità di spegnimento per salvare l'alimentazione.Nel complesso, questo IC aiuta a collegare un microcontrollore o un sistema digitale a dispositivi RS-232 come computer, modem o sensori seriali utilizzando un solo alimentatore.

Applicazioni di Max208ecag

Attrezzatura a batteria

Max208ecag è un'ottima scelta per i sistemi a batteria.Funziona con una fornitura singola +5 V e ha esigenze di potenza bassa, aiutando il dispositivo a correre più a lungo su ogni addebito.

Attrezzatura portatile

Con il suo piccolo pacchetto e non è necessario condensatori extra, questo chip si adatta bene a strumenti e dispositivi compatti e portatili in cui il salvataggio dello spazio è importante.

Strumenti diagnostici portatili

Per la diagnostica del campo e i dispositivi di test, MAX208ECAG offre una comunicazione di dati affidabile in un'impronta ridotta, rendendo più semplice la creazione di strumenti leggeri e portatili.

Automazione industriale

È possibile utilizzare questo dispositivo nei sistemi industriali in cui è necessaria una comunicazione affidabile RS-232.La sua forte protezione ESD e operazione stabile aiutano in ambienti rumorosi.

Telecomunicazioni

Questo chip supporta la trasmissione di dati regolare, rendendo utile nelle applicazioni di telecomunicazione che si basano sui segnali RS-232 per la configurazione o il controllo dell'attrezzatura.

Sistemi di acquisizione dei dati

Nelle configurazioni in cui è necessario raccogliere e trasferire i dati accuratamente, il Max208ECAG garantisce una gestione affidabile del segnale, anche su cavi più lunghi.

Terminali del punto di vendita

I sistemi POS si basano spesso su interfacce RS-232 per stampanti, scanner e altro ancora.MAX208ECAG aiuta a garantire che questi dispositivi rimangono connessi ed eseguono bene.

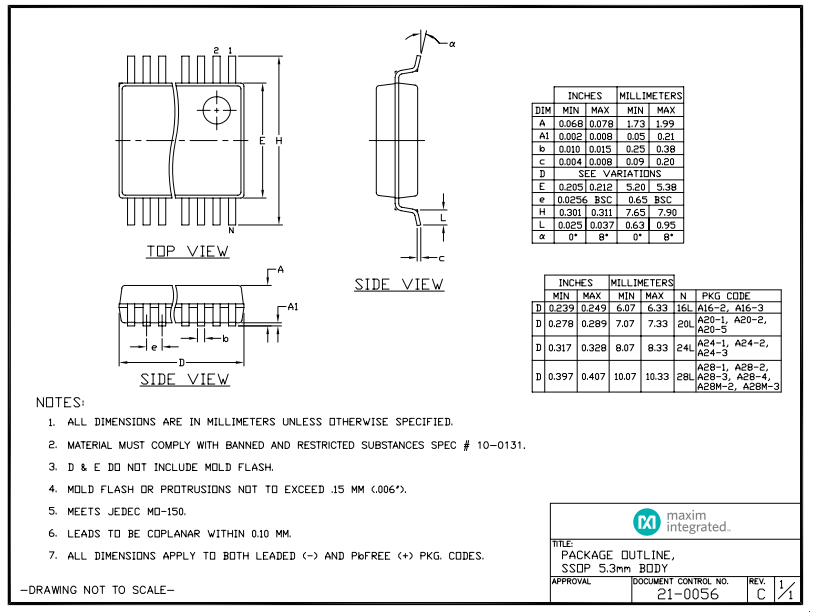

Dimensioni del contorno di max208ecag

Le dimensioni del contorno di MAX208ECAG descrivono la dimensione e la forma fisica del pacchetto del chip, che aiuta quando si progetta un layout PCB.Questo chip utilizza un SSOP (rimpicciolire il pacchetto di contorni) con una larghezza del corpo da 5,3 mm.La distanza dalla punta del pin alla punta del perno (dimensione D) varia a seconda della versione, che va da circa 6,6 mm a 10,33 mm.L'altezza del corpo (H) è di circa 7,65 mm a 7,90 mm e lo spessore del corpo (A) è compreso tra 1,73 mm e 1,99 mm.I cavi sono distanziati a 0,65 mm, il che significa quanto lontano è ogni perno dal successivo.Il diagramma mostra anche la lunghezza del pin, la larghezza e la forma generale per aiutare i produttori a posizionarlo accuratamente su una tavola.Tutti i valori sono riportati in pollici e millimetri, rendendo facile da usare in diverse regioni.Ciò garantisce che il chip si adatti correttamente e funziona senza intoppi nei design elettronici.

Vantaggio e svantaggio di Max208ecag

Vantaggi

• forte e stabile per uso industriale

• Gestisce facilmente più driver e ricevitori

• Buona qualità del segnale con isteresi aggiunta

• Utilizza meno energia durante l'uso normale

• Modalità di spegnimento a bassa potenza da 1 μA

Svantaggi

• Funziona solo con l'alimentazione +5 V

• Il pacchetto può essere troppo grande per spazi molto stretti

• Non ideale per dati ad alta velocità oltre 120kbps

• Non include condensatori integrati come alcuni altri modelli

Alternative MAX208ECAG

Parte Numero	Produttore	Caratteristiche chiave	Usa caso/note
Max208eag	Analog Devices Inc./maxim integrato	Stesse specifiche di Max208ECAG con supporto RS232, Duplex completo, configurazione del driver/ricevitore 4/4, 24-SSOP.	Un'alternativa adeguata a Max208ECAG per seriale Trasferimento di dati in ambienti simili.
Max208cdwr	Texas Instruments	Ricetrasmettitore rs232, 4 driver e 4 ricevitori, Full Duplex, opera a 120kbps, pacchetto 24-soic.	Meglio per esigenze di temperatura meno estrema (da 0 ° C a 70 ° C);Formato pacchetto più ampio.
Max208ecag+t	Analog Devices Inc./maxim integrato	Variante nastro e boel di Max208ecag, Stesse caratteristiche Compreso il driver/ricevitore Duplex Full Duplex e 4/4.	Progettato per configurazioni di produzione automatizzata;stesso elettrico Specifiche come max208ecag.

Informazioni su Analog Devices Inc.

Analog Devices Inc. è un nome di fiducia quando si tratta di elettronica ad alte prestazioni.Troverai i loro prodotti in molti tipi di sistemi, dai semplici strumenti alle configurazioni di comunicazione avanzate.Si concentrano sulla creazione di parti affidabili, facili da usare e pronte per le applicazioni del mondo reale.Se stai cercando soluzioni affidabili per l'elaborazione del segnale, la gestione dell'alimentazione o la connettività, i dispositivi analogici ti hanno coperto.La loro vasta gamma di prodotti e una qualità costante li rendono una scelta di riferimento per molti utenti in tutto il mondo.

Conclusione

Max208ecag è un ricetrasmettitore RS-232 utile e facile da usare che si adatta bene a molti tipi di dispositivi.Ti aiuta a creare sistemi semplici e compatti con meno parti grazie alla sua pompa di carica integrata.La sua protezione ESD aggiunge ulteriore sicurezza e il pacchetto SSOP a 24 pin risparmia spazio sulla scheda.Questo chip è perfetto per strumenti portatili, alimentati a batteria e industriali che richiedono una comunicazione seriale affidabile.Con il supporto per i segnali standard RS-232 e V.28, garantisce la compatibilità con la maggior parte dei sistemi.Che tu stia lavorando su diagnostici, automazione o configurazioni di trasferimento di dati, questo chip mantiene le cose fluide e semplici.È una scelta solida per molte esigenze di comunicazione seriale.
