Una guida completa all'IC LM3886

Gli amplificatori di potenza audio trasformano segnali a bassa potenza in output forti, guidando altoparlanti e cuffie con chiarezza.Sono attivi in ​​diversi sistemi audio, dalla risonanza di chitarra elettrica ai cinema immersivi.Tra questi, l'IC LM3886 si distingue nella serie LM di National Semiconductor.Questo articolo esplora il design, le funzionalità e le applicazioni dell'LM3886.Rinomato per alta efficienza, bassa distorsione e protezione robusta, è la tua migliore scelta.Scopri le sue capacità, usi pratici e prestazioni nella creazione di sistemi audio eccezionali, dalle configurazioni professionali ai progetti fai -da -te.Unisciti a noi per esplorare il potere e la versatilità dell'LM3886.

Catalogare

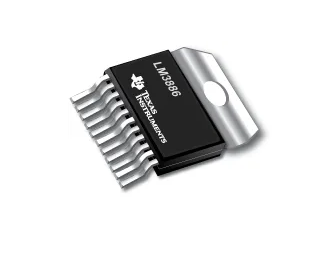

Panoramica di LM3886 IC

IL LM3886 IC presenta un esemplare nell'amplificazione audio ad alte prestazioni, distinta per la sua capacità di fornire 68 watt a un carico da 4 ohm e 38 watt a un carico di 8 ohm.Lo raggiunge con notevole efficienza, garantendo una distorsione minima attraverso lo spettro udibile, che risuona con l'apprezzamento sociale universale per la chiarezza e l'armonia nel suono.

Con protezione da picco, l'LM3886 presenta resilienza contro fluttuazioni di tensione, sovraccarico e cortocircuiti.Gestisce picchi termici con precisione abile.Ciò instilla la fiducia nella sua durata in varie condizioni operative e riflette le emozioni di fiducia e la certezza sottostanti che puoi spesso premiarsi in attrezzature affidabili.

Inoltre, l'LM3886 offre un rapporto segnale-rumore encomiabile superiore a 92 dB.Questo elevato rapporto migliora significativamente la chiarezza audio minimizzando il rumore e la distorsione indesiderati, soddisfacendo il desiderio innato di purezza e fedeltà nelle esperienze uditive.Tali bassi livelli di rumore e distorsione intrinseco stabiliscono la sua reputazione per la fornitura di output audio veramente chiaro con prestazioni lineari.Il delicato equilibrio tra protezione a spike e un elevato rapporto segnale-rumore evidenzia la duplice attenzione dell'IC su prestazioni e affidabilità, gli aspetti frequentemente sostenuti per te mirando a sistemi audio che riecheggiano gli standard professionali.

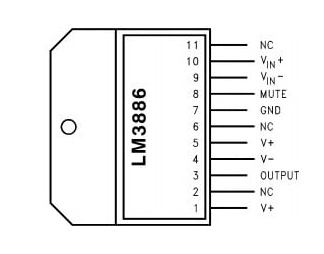

Configurazione del pin di LM3886 IC

Numero pin	Nome PIN	Descrizione
1 e 5	V+	Terminale di alimentazione positivo (+)
2 e 6	Nc	Pin non collegato
3	Produzione	Pin terminale di uscita dopo l'amplificazione del segnale
4	V-	Terminale di potenza negativo (-)
7	GND	Terminal di terra
8	Muto	Fine muta;deve essere collegato al terminale negativo se non richiesto
9	Vin-	Invertire il terminale di ingresso (vin-) del segnale
10	Vin+	Terminale di ingresso non invertito (Vin+) del segnale
11	Nc	Pin non collegato

Caratteristiche e specifiche

Funzionalità/specifica	Descrizione
Produttore	Texas Instruments
Tipo di pacchetto	Pacchetto a 220 a 11 lead
Tipo di input audio	Ingresso analogico
Architettura	Classe AB
Canali degli altoparlanti (max)	Mono
Fornitura massima di alimentazione	94v
Fornitura di fase di potenza minima	20V
Carico minimo	4 ohm
Potenza di uscita	68 watt
Rapporto segnale-rumore (SNR)	110 dB
Distorsione armonica totale (THD + N)	0,03% a 1 kHz
Currente quiescente tipica (QI)	50 Ma
Tensione di alimentazione analogica minima	20V
Tensione di alimentazione analogica massima	84v
Potenza massima (carico legato a ponte parallelo)	68W
Rapporto di rifiuto dell'alimentazione (PSRR)	120 dB
Intervallo di temperatura operativo	0 ° C a 70 ° C.

IC comparabili e alternativi

Comparabile

• JM64RE

• LM3886TF

Alternativa

• TDA7295

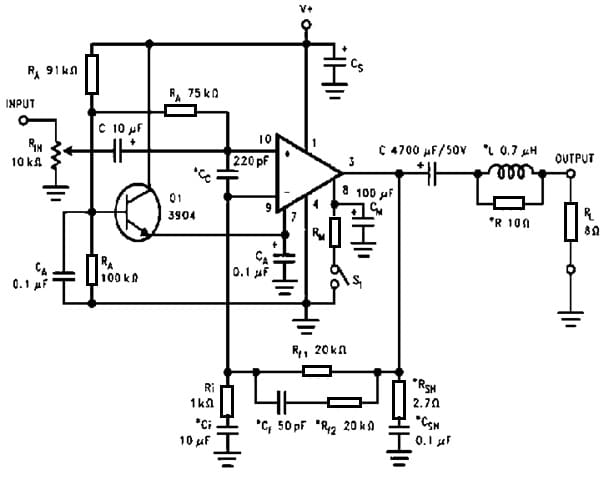

Crea un amplificatore audio con LM3886

L'LM3886 è una scelta di spicco nel mondo dei circuiti audio per la creazione di amplificatori da 68 W con un approccio minimalista.La sua popolarità nei sistemi di home theater e sonori deriva dalla sua capacità di combinare il potere con chiarezza senza sforzo.Come amplificatore di classe AB in una configurazione non invertita, LM3886 offre un'elevata impedenza di input, rendendolo ideale per la gestione dei segnali audio di basso livello.La sua robusta produzione ed efficienza lo rendono adatto a guidare altoparlanti ad alta fedeltà, catturando il tuo interesse.La sua integrazione senza soluzione di continuità con sistemi audio preesistenti migliora ulteriormente le esperienze acustiche, invitandoti a godere del suono in una nuova dimensione.

Aspetti operativi

• Opzioni di alimentazione: LM3886 può funzionare con alimentatori singoli o dual-ed.Mentre le configurazioni a doppia estremità spesso aumentano le prestazioni, gestiscono le fluttuazioni di potenza in modo abile, generando un'uscita audio più pulita.Questo approccio meticoloso per la qualità del suono arricchisce qualsiasi configurazione audio, trasformando paesaggi sonori ordinari in accattivanti esperienze uditive.

• Accordi di amplificatore e loro effetti: Come amplificatore di classe AB, l'LM3886 colpisce un equilibrio tra efficienza e purezza sonora.La configurazione non invertita supporta una maggiore impedenza di input, riducendo l'onere per le fonti audio e mantenendo la fedeltà del segnale.Questa funzione è utile per preservare i dettagli del suono complessi, garantendo che anche le note più deboli siano riprodotte accuratamente.Per coloro che progettano layout, concentrarsi sulla riduzione del rumore e sulla gestione termica possono migliorare l'affidabilità e la durata della vita dell'amplificatore.

• Synergy synergy ed eccellenza audio: Rinomato per la sua forte produzione ed efficienza, l'LM3886 si accoppia in modo armonioso con altoparlanti di fascia alta, soddisfacendo le loro esigenze di prestazione garantendo al contempo una qualità audio superiore.Le applicazioni effettive richiedono attenzione alla corrispondenza dell'impedenza tra l'amplificatore e gli altoparlanti, in quanto ciò può migliorare la chiarezza del suono e ridurre le inefficienze.La versatilità dell'amplificatore incoraggia l'esplorazione con vari tipi di altoparlanti, permettendoti di creare paesaggi sonori distinti e coinvolgenti su misura per le loro visioni uniche.

Pro e contro

Professionisti

L'IC3886 IC si distingue con prestazioni eccezionali, supportate dalle sue robuste misure di sicurezza come l'arresto termico e le garanzie di corto circuito che ne aumentano l'affidabilità e la durata della vita.Questo componente è rinomato per offrire una notevole qualità del suono attraverso bassi livelli di rumore e distorsione minima, fornendo un'esperienza audio senza macchia.L'LM3886 è abile nel guidare gli altoparlanti con un miglioramento della potenza del segnale, che aumenta il suo fascino nelle configurazioni audio ad alta fedeltà.Inoltre, la sua attenzione all'efficienza energetica completa la tendenza mondiale verso tecnologie sostenibili.

L'incorporazione delle caratteristiche di protezione riduce sostanzialmente i rischi di guasto del dispositivo, rendendolo una scelta preferita.Puoi fare tesoro dell'uscita audio vibrante, che trasforma le sessioni di ascolto senza l'interferenza vista in componenti meno capaci.Queste qualità sottolineano il ruolo dell'LM3886 nel bilanciare perfettamente l'accessibilità con le prestazioni di alto livello.

Contro

Nonostante le sue virtù, l'LM3886 presenta complessità di progettazione che richiedono attenzione ponderata.La sua fornitura di energia a bassa capacità richiede un'ingegneria meticolosa per la stabilità, probabilmente richiede componenti extra e aumento della complessità del design.La mancanza di protezione DC integrata richiede circuiti esterni, aggiungendo sfide di progettazione e potenzialmente influenzando la compattezza del progetto.Inoltre, i pin di alimentazione più lunghi rendono i layout PCB difficili, specialmente nei design attillati, spingendo soluzioni inventive per mantenere le prestazioni e l'integrità.

Puoi spesso attingere dalle conoscenze passate per affrontare questi problemi, impiegando layout creativi e selezioni di componenti per superare gli ostacoli.Questa miscela di esperienza e creatività nella risoluzione dei problemi mette in mostra un aspetto ingegneristico chiave: raffinazione e adattamento di progetti per funzionalità superiori.Di conseguenza, sebbene queste sfide siano degni di nota, rappresentano le possibilità di innovazione, guidando lo sviluppo di sistemi audio più efficaci e affidabili.

Applicazioni

L'amplificatore operativo LM3886 si distingue con la sua impressionante erogazione di potenza, consentendo agli altoparlanti di risuonare a 38 watt su un carico di 8 ohm e 68 watt su un carico da 4 ohm.Il suo surriscaldamento incorporato e la prevenzione del sovraccarico non solo aumentano la tua fiducia, ma aprono anche porte a una moltitudine di applicazioni audio.

Funzionalità e funzionalità di prestazione

Questo amplificatore scolpisce una nicchia nel settore con i suoi sofisticati sistemi di protezione, tra cui l'arresto termico e i circuiti di protezione a picco.Questi attributi equipaggiano l'LM3886 con una notevole resistenza anche in condizioni difficili, rendendola l'opzione di riferimento per la durata e le esperienze sonore immersive.

Ruoli nei sistemi audio

Nelle configurazioni audio contemporanee, l'LM3886 svolge un ruolo importante operando nei circuiti di muting per garantire regolazioni a volume regolare, creando un'esperienza di ascolto ininterrotta e arricchente.Alimentare sistemi stereo compatti e mostrare il suo potenziale per fornire un suono potente all'interno di spazi vincolati, in linea con l'estetica del design minimalista di oggi.Abilitare gli altoparlanti autoprodotti offrendo un'amplificazione di energia efficiente, soddisfacendo le esigenze audio quotidiane con semplicità e facilità d'uso.

Apparecchiature audio professionali

Nel dominio delle apparecchiature audio professionali, l'LM3886 è celebrata per la sua eccellente qualità del suono.La sua capacità di produrre un suono con notevole chiarezza e accuratezza risuona con te, rendendolo molto apprezzato nei monitor in studio e nei dispositivi audio premium.L'ampio palcoscenico facilitato da questo amplificatore è attivo per una valutazione audio fine, a beneficio significativo di ambienti di registrazione e padronanza.
