Amplificatore a guadagno variabile AD602JR: caratteristiche, piedinatura, applicazioni e scheda tecnica

L'AD602JR è un doppio amplificatore a guadagno variabile realizzato per un controllo del segnale preciso e ad alte prestazioni in sistemi elettronici avanzati.In questo articolo ne imparerai le caratteristiche principali, la disposizione dei pin, la struttura interna e le specifiche in modo chiaro e pratico.Vedrai anche come viene utilizzato in applicazioni come ultrasuoni, RF, strumentazione e acquisizione dati, insieme ai suoi pro, contro, parti simili e dettagli sulla confezione.Leggendolo capirai esattamente cosa fa questo dispositivo e dove si adatta meglio.

Catalogare

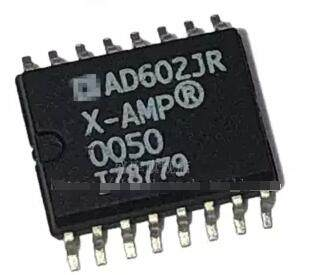

Cos'è l'AD602JR?

IL AD602JR è un doppio amplificatore di precisione a guadagno variabile (VGA) sviluppato da Analog Devices, progettato per il condizionamento del segnale ad alte prestazioni in sistemi elettronici esigenti.Appartiene alla famiglia AD600/AD602, nota per le sue caratteristiche di basso rumore, ampia larghezza di banda e controllo del guadagno lineare in dB.Confezionata in un formato SOIC (JR) compatto a 16 pin, questa serie include molteplici varianti come le opzioni JRZ e REEL per soddisfare le diverse esigenze di produzione e assemblaggio.

Cerchi AD602JR?Contattaci per verificare lo stock attuale, i tempi di consegna e i prezzi.

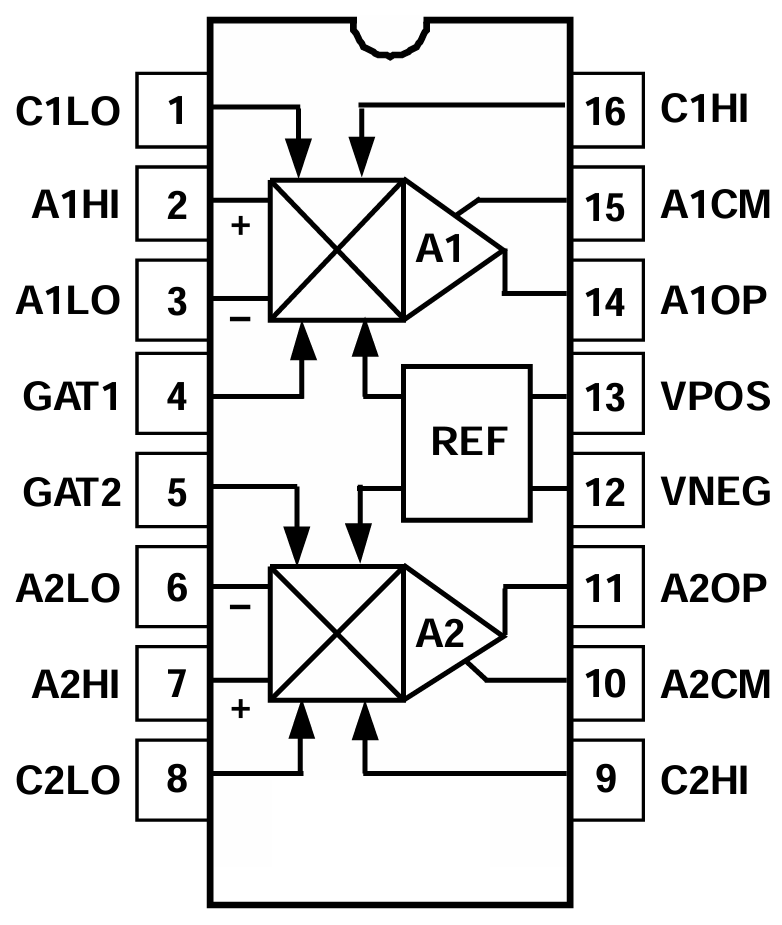

Configurazione pin AD602JR

Perno n.	Nome del perno	Funzione
1	C1LO	Estremità inferiore dell'ingresso Controllo guadagno 1.Imposta il limite inferiore del controllo tensione per l'amplificatore A1.
2	A1HI	Ingresso non invertente (+) dell'amplificatore A1.Riceve il segnale di ingresso per il canale 1.
3	A1LO	Ingresso invertente (−) dell'amplificatore A1.Completa l'ingresso differenziale coppia per A1.
4	GAT1	Guadagno ingresso di controllo per l'amplificatore A1.Determina il livello di guadagno attraverso la tensione di controllo esterna.
5	GAT2	Guadagno ingresso di controllo per l'amplificatore A2.Determina il livello di guadagno attraverso la tensione di controllo esterna.
6	A2LO	Ingresso invertente (−) dell'amplificatore A2.Completa il differenziale coppia di ingressi per A2.
7	A2HI	Ingresso non invertente (+) dell'amplificatore A2.Riceve il segnale di ingresso per il canale 2.
8	C2LO	Estremità inferiore dell'ingresso Gain Control 2.Imposta il limite inferiore del controllo tensione per l'amplificatore A2.
9	C2HI	Estremità superiore dell'ingresso Gain Control 2.Imposta la fascia alta del tensione di controllo per l'amplificatore A2.
10	A2CM	Riferimento di modo comune per l'amplificatore A2.Utilizzato per polarizzare il differenziale input a un livello definito.
11	A2OP	Uscita dell'amplificatore A2.Fornisce il segnale amplificato per il canale 2.
12	VNEG	Pin negativo di alimentazione.Collegare alla guida di alimentazione negativa o terra (a seconda della configurazione).
13	VPO	Pin di alimentazione positivo.Collegare alla tensione di alimentazione positiva.
14	A1OP	Uscita dell'amplificatore A1.Fornisce il segnale amplificato per il canale 1.
15	A1CM	Riferimento di modo comune per l'amplificatore A1.Utilizzato per polarizzare il differenziale input a un livello definito.
16	C1HI	Estremità superiore dell'ingresso Controllo guadagno 1.Imposta la fascia alta del tensione di controllo per l'amplificatore A1.

Modelli CAD AD602JR

Simbolo AD602JR

AD602JR Impronta

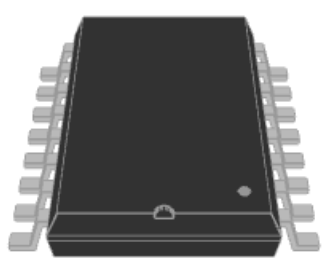

AD602JR Modello 3D

Caratteristiche AD602JR

• Design a doppio canale

L'AD602JR integra due canali amplificatori a guadagno variabile completamente indipendenti in un unico pacchetto.Ogni canale ha un controllo del guadagno separato, consentendo un utilizzo flessibile in percorsi di segnale differenziali o applicazioni di elaborazione a doppio segnale.

• Ampia gamma di guadagno (da –10 dB a +30 dB)

Offre un'ampia gamma di guadagno a variazione continua adatta sia all'attenuazione del segnale che all'amplificazione moderata.Ciò lo rende ideale per il condizionamento front-end in sistemi con ampie gamme dinamiche di ingresso.

• Controllo guadagno lineare (in dB)

Il guadagno varia linearmente in decibel rispetto ad una tensione di controllo.Ciò semplifica l'impostazione precisa del guadagno e consente un facile interfacciamento con DAC o circuiti di controllo per precise funzioni di controllo automatico del guadagno (AGC).

• Precisione ad alto guadagno (±0,3 dB)

L'amplificatore mantiene una precisione di guadagno elevata in tutto il suo intervallo operativo.Ciò riduce al minimo gli errori di calibrazione e garantisce prestazioni costanti del sistema nel tempo.

• Basso rumore in ingresso (~1,4 nV/√Hz)

La sua bassa figura di rumore consente un'amplificazione pulita di piccoli segnali senza degradare significativamente il rapporto segnale-rumore.Ciò è importante per i progetti di front-end e strumentazione analogici sensibili.

• Bassa distorsione (–60 dBc THD)

Con una distorsione armonica totale intorno a –60 dBc a livelli operativi tipici, mantiene la fedeltà del segnale anche in condizioni di alta frequenza o di grande ampiezza.Ciò lo rende adatto per catene di segnali analogici ad alte prestazioni.

• Ampia larghezza di banda (da CC a 35 MHz)

L'amplificatore supporta un'ampia gamma di frequenze con una larghezza di banda di –3 dB fino a circa 35 MHz.Ciò gli consente di gestire in modo efficace sia i segnali a bassa frequenza che quelli ad alta velocità.

• Ritardo gruppo stabile (±2 ns)

Il dispositivo mantiene un ritardo di gruppo quasi costante su tutto il guadagno e la gamma di frequenza.Ciò garantisce una distorsione di fase del segnale minima per la comunicazione a banda larga o i sistemi radar.

• Basso consumo energetico (~125 mW per Amp)

Ciascun canale consuma al massimo circa 125 mW, rendendo il dispositivo efficiente dal punto di vista energetico per il funzionamento doppio VGA ad alta velocità.Ciò è vantaggioso per i sistemi compatti e termicamente vincolati.

• Capacità di gate del segnale

Ciascun canale include una funzione di gate che può disabilitare il percorso del segnale tramite un controllo logico.Questa funzione fornisce una rapida soppressione, muting o commutazione dei canali senza relè esterni o circuiti complessi.

• Compatibilità dei driver ADC ad alta velocità

L'AD602JR è progettato per interfacciarsi in modo pulito con convertitori analogico-digitali ad alta velocità.La sua linearità, larghezza di banda e basso rumore lo rendono una scelta eccellente per il condizionamento di precisione del segnale prima della digitalizzazione.

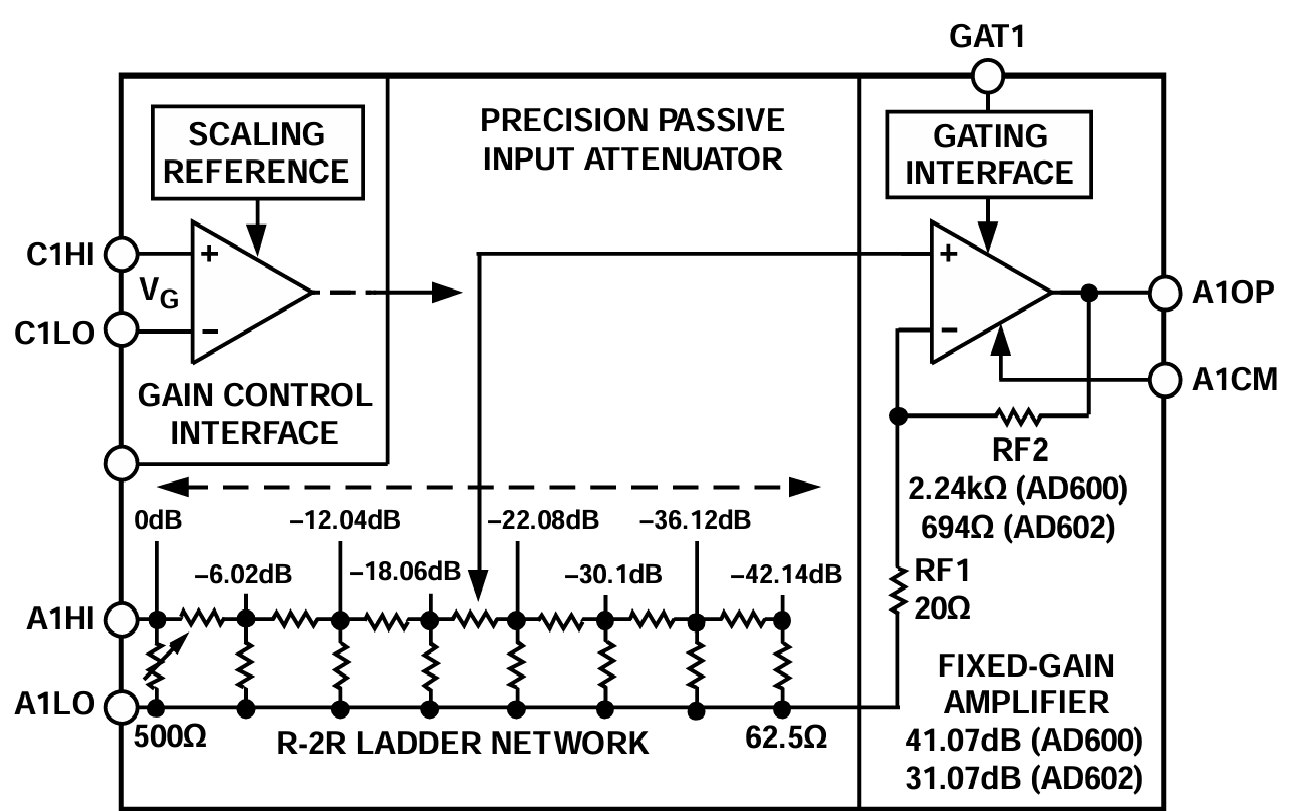

Diagramma a blocchi dell'AD600

Il diagramma a blocchi dell'AD600 mostra come il dispositivo ottiene un guadagno variabile preciso e lineare in dB attraverso una combinazione di controllo analogico e una rete di attenuatori passivi.Un riferimento di scala e un'interfaccia di controllo del guadagno convertono la tensione di controllo (V_G) in un livello di attenuazione specifico applicato all'ingresso tramite una rete ladder R-2R di precisione.Il segnale attenuato passa quindi ad uno stadio amplificatore a guadagno fisso, che determina l'intervallo di guadagno complessivo del dispositivo.Un'interfaccia di gate consente di disattivare o abilitare il canale secondo necessità, rendendo questa architettura ideale per un'amplificazione stabile, a basso rumore e accuratamente controllata nelle applicazioni di elaborazione del segnale.

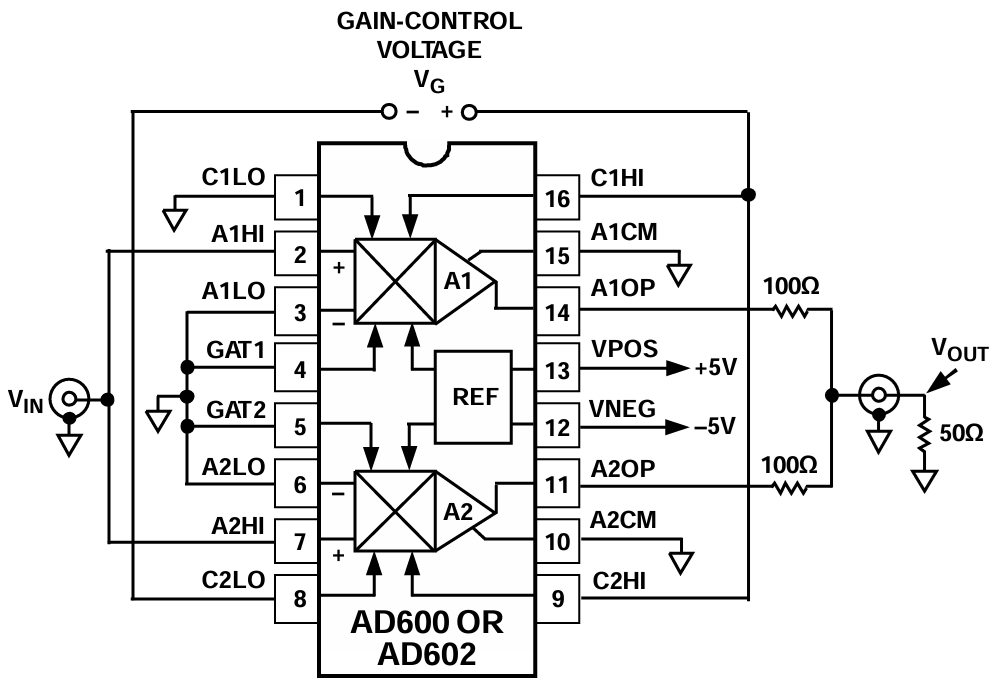

AD600 VCA a bassissimo rumore

Il diagramma VCA a bassissimo rumore dell'AD600 mostra la configurazione interna a doppio canale che consente un controllo del guadagno preciso e a basso rumore.Ciascun canale utilizza un blocco amplificatore dedicato (A1 e A2), entrambi controllati da un'unica tensione di controllo del guadagno per un guadagno variabile sincronizzato.Un riferimento integrato garantisce un funzionamento stabile, mentre l'ingresso differenziale e i resistori di uscita accuratamente abbinati forniscono un'eccellente integrità del segnale e adattamento dell'impedenza.Questa architettura è importante perché consente al dispositivo di fornire bassa distorsione, basso rumore e controllo del guadagno estremamente accurato, rendendolo ideale per applicazioni front-end analogiche esigenti come strumentazione e comunicazioni.

Specifiche AD602JR

Tipo	Parametro
Produttore	Dispositivi analogici Inc.
Serie	X-AMP®
Confezione	Tubo
Stato della parte	Obsoleto
Tipo di amplificatore	Guadagno variabile
Numero di circuiti	2
Tasso di risposta	275 V/μs
-3 dB di larghezza di banda	35 MHz
Corrente – Polarizzazione di ingresso	350 nA
Corrente – Fornitura	11 mA (×2 canali)
Corrente – Uscita/Canale	50mA
Tensione – Intervallo di alimentazione (Min)	9,5 V
Tensione – Intervallo di alimentazione (max)	10,5 V
Temperatura operativa	0°C ~ 70°C
Tipo di montaggio	Montaggio superficiale
Pacchetto/custodia	16-SOIC (0,295", larghezza 7,50 mm)
Pacchetto dispositivo del fornitore	16-SOIC
Numero del prodotto base	AD602

Applicazioni AD602JR

1. Controllo del guadagno temporale degli ultrasuoni e del sonar

L'AD602JR è ampiamente utilizzato nell'imaging ecografico medico e nei sistemi sonar per compensare l'attenuazione del segnale nel tempo o nella distanza.Man mano che le onde sonore viaggiano più in profondità nei tessuti o nell'acqua, gli echi si indeboliscono;applicando un profilo di guadagno controllato e dipendente dal tempo, l'AD602JR amplifica questi echi ritardati a livelli uniformi.Il suo preciso controllo lineare in dB e il design a doppio canale lo rendono ideale per la compensazione del guadagno temporale in configurazioni a percorso multiplo o a doppio raggio.Ciò garantisce immagini chiare e una rappresentazione accurata del segnale a varie profondità.

2. Audio ad alte prestazioni e controllo automatico del guadagno RF (AGC)

Nei circuiti audio e RF, l'AD602JR funge da componente chiave nei loop AGC per mantenere livelli di uscita coerenti.Regola dinamicamente il guadagno per contrastare le fluttuazioni dell'ampiezza di ingresso, aiutando a prevenire sovraccarichi o segnali deboli.La bassa distorsione e il basso rumore di fondo lo rendono adatto per sistemi audio ad alta fedeltà e ricevitori RF sensibili.La risposta lineare in dB semplifica i circuiti di controllo, consentendo transizioni di guadagno fluide senza artefatti udibili o misurabili.

3. Misurazione, test e strumentazione del segnale

Il dispositivo viene utilizzato in oscilloscopi, analizzatori di spettro e altri strumenti di misurazione per ottimizzare i livelli del segnale di ingresso prima dell'elaborazione.Variando con precisione il guadagno, consente la misurazione accurata di segnali sia piccoli che grandi senza commutazione manuale della gamma.L'ampia larghezza di banda e la precisione del guadagno lo rendono ideale per mantenere l'integrità del segnale su ampi intervalli di frequenza.Ciò migliora la risoluzione di misurazione e la gamma dinamica in ambienti di test impegnativi.

4. Front-end per ADC ad alta velocità e sistemi di acquisizione dati

AD602JR funziona efficacemente come VGA front-end per convertitori analogico-digitali ad alta velocità.Regola le ampiezze del segnale per adattarle all'intervallo di ingresso dell'ADC, garantendo che il convertitore funzioni alla massima risoluzione.Con basso rumore, ritardo di gruppo stabile e ampia larghezza di banda, riduce al minimo la distorsione e preserva le caratteristiche del segnale durante i cambiamenti di guadagno.Ciò lo rende una scelta affidabile per l'acquisizione di dati di precisione in applicazioni scientifiche, industriali o di comunicazione.

5. Comunicazioni ed elaborazione dei segnali RF

Nei ricevitori RF e nei sistemi di comunicazione, l'AD602JR è comunemente utilizzato negli stadi di frequenza intermedia (IF) o di banda base per controllare i livelli del segnale.Previene la saturazione in condizioni di segnale forte e potenzia i segnali deboli per mantenere la sensibilità del ricevitore.La sua ampia risposta in frequenza e il controllo accurato del guadagno lo rendono adatto a schemi di modulazione complessi e applicazioni a banda larga.Di conseguenza, supporta prestazioni di sistema stabili in ambienti di segnale variabili.

AD602JR Parti simili

Specifica	AD602JR	AD602JRZ-RL	AD602JRZ	AD602JRZ-R7	AD602JR-REEL7	AD603ARZ
Produttore	Dispositivi analogici	Dispositivi analogici	Dispositivi analogici	Dispositivi analogici	Dispositivi analogici	Dispositivi analogici
Numero di canali	Doppio	Doppio	Doppio	Doppio	Doppio	Separare
Guadagno intervallo	Da –10 dB a +30 dB	Da –10 dB a +30 dB	Da –10 dB a +30 dB	Da –10 dB a +30 dB	Da –10 dB a +30 dB	Da –10 dB a +30 dB
Ottieni il tipo di controllo	Lineare in dB (analogico)	Lineare in dB (analogico)	Lineare in dB (analogico)	Lineare in dB (analogico)	Lineare in dB (analogico)	Lineare in dB (analogico)
Larghezza di banda (–3 dB)	~35 MHz	~35 MHz	~35 MHz	~35 MHz	~35 MHz	~90 MHz
Rumore in ingresso	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	~1,3 nV/√Hz
THD (tipico)	–60 dBc	–60 dBc	–60 dBc	–60 dBc	–60 dBc	–60 dBc
Pacchetto	SOIC a 16 derivazioni (JR)	SOIC a 16 derivazioni (JRZ, bobina)	SOIC a 16 derivazioni (JRZ)	SOIC a 16 derivazioni (JRZ, Reel7)	SOIC a 16 derivazioni (JR, Reel7)	SOIC a 8 derivazioni (ARZ)
Intervallo di temperatura	da 0°C a +70°C	da 0°C a +70°C	da 0°C a +70°C	da 0°C a +70°C	da 0°C a +70°C	da 0°C a +70°C
Stato/Disponibilità	Obsoleto	Obsoleto/Alt.Confezione	Attivo/Sostitutivo	Attivo / Nastro e bobina	Imballaggio su nastro e bobina	Attivo

AD602JR Vantaggi e svantaggi

Vantaggi

• Ampia gamma di guadagno (da –10 dB a +30 dB) sia per l'attenuazione che per l'amplificazione.

• Il controllo lineare in dB semplifica la regolazione precisa del guadagno.

• Il basso rumore (~1,4 nV/√Hz) preserva l'integrità del segnale.

• Doppi canali indipendenti con funzione di gate

• Buona precisione di guadagno (±0,3 dB) e prestazioni stabili.

Svantaggi

• Larghezza di banda limitata (~35 MHz) per l'uso RF ad alta velocità.

• Lo stato di obsoleto può influire sull'approvvigionamento a lungo termine.

• Consumo energetico moderato (~125 mW per canale).

• L'impedenza di ingresso fissa potrebbe richiedere il buffering.

• La risposta del controllo non è ideale per la commutazione del guadagno ultraveloce.

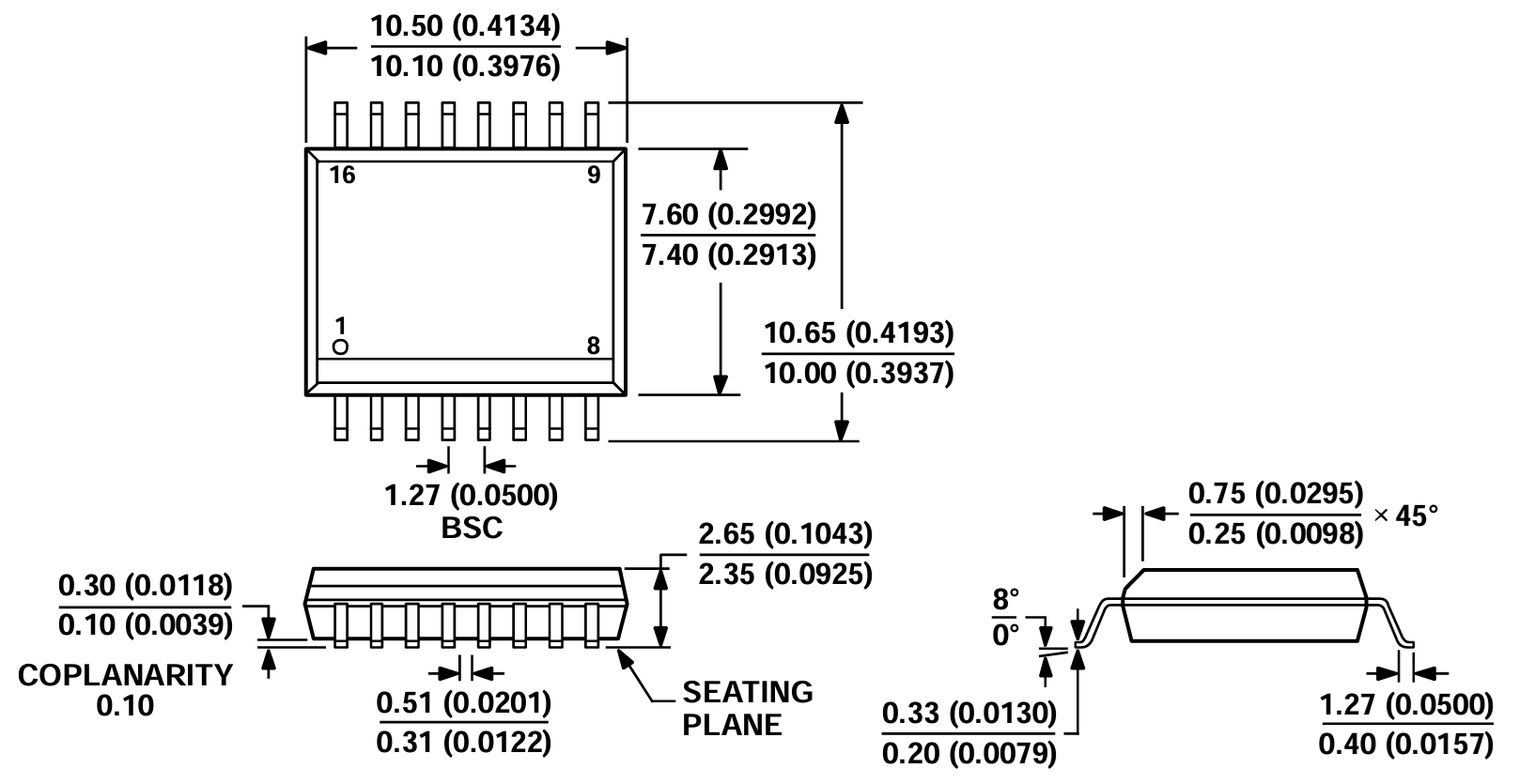

Dimensioni imballo AD602JR

Parametro	minimo	Massimo	Pollici (min)	Pollici (massimo)
Lunghezza del corpo (L)	10,10 mm	10,50 mm	0,3976 pollici	0,4134 pollici
Larghezza corpo (L)	7,40 mm	7,60 mm	0,2913 pollici	0,2992 pollici
Durata totale del lead	10,00 mm	10,65 mm	0,3937 pollici	0,4193 pollici
Passo principale	1,27 mm (BSC)	–	0,0500 pollici (BSC)	–
Spessore del piombo	0,20 mm	0,33 mm	0,0079 pollici	0,0130 pollici
Larghezza del piombo	0,31 mm	0,51 mm	0,0122 pollici	0,0201 pollici
Lunghezza del cavo (lunghezza del piede)	0,40 mm	1,27 mm	0,0157 pollici	0,0500 pollici
Sporgenza del conduttore (smusso a 45°)	0,25 mm	0,75 mm	0,0098 pollici	0,0295 pollici
Altezza del corpo (dal piano di seduta verso l'alto)	2,35 mm	2,65 mm	0,0925 pollici	0,1043 pollici
Complanarità	–	0,10 mm	–	0,0039 pollici
Angolo di attacco	0°	8°	0°	8°

Produttore AD602JR

L'AD602JR è prodotto da Dispositivi analogici, Inc., leader riconosciuto a livello mondiale nei circuiti integrati per l'elaborazione del segnale analogico, a segnale misto e digitale ad alte prestazioni.Conosciuti per la loro precisione e affidabilità, Analog Devices fornisce componenti avanzati per settori quali comunicazioni, strumentazione, sistemi medici e industriali.L'esperienza dell'azienda negli amplificatori a guadagno variabile, come la serie AD602, riflette la sua lunga storia nella produzione di soluzioni analogiche innovative per applicazioni esigenti di elaborazione del segnale.

Conclusione

L'AD602JR combina flessibilità a doppio canale, controllo del guadagno lineare in dB, basso rumore e ampia larghezza di banda per fornire un condizionamento preciso del segnale in sistemi analogici complessi.La sua architettura supporta applicazioni che vanno dagli ultrasuoni e dai circuiti RF AGC alla strumentazione e all'acquisizione dati ad alta velocità.Con prestazioni affidabili, regolazione accurata del guadagno e risposta in frequenza stabile, rimane un componente prezioso per mantenere l'integrità del segnale in ambienti diversi, nonostante la larghezza di banda limitata e le sfide di approvvigionamento.
