Processore PowerPC G4 MC7447AHX1420LB: piedinatura, caratteristiche, applicazioni e alternative

L'MC7447AHX1420LB è un processore PowerPC G4 ad alte prestazioni progettato per attività embedded e di elaborazione impegnative.In questa guida imparerai cos'è questo processore, come funzionano la sua piedinatura e la struttura interna e quali caratteristiche principali lo distinguono.Vedrai anche le sue principali applicazioni, fasi di programmazione, vantaggi, svantaggi e dettagli sulla confezione.Alla fine capirai chiaramente dove e come viene utilizzato questo chip.

Catalogare

Cos'è l'MC7447AHX1420LB?

IL MC7447AHX1420LB è un microprocessore ad alte prestazioni della famiglia MPC7447A (PowerPC G4), originariamente sviluppato da Freescale (ora NXP).Presenta una velocità di clock di 1,42 GHz ed è disponibile in un pacchetto 360-FCCBGA, che lo rende adatto per piattaforme embedded e informatiche che richiedono un'elaborazione efficiente in layout compatti.Come parte della famiglia MPC7447A, eredita la robusta architettura PowerPC a 32 bit, ampiamente utilizzata nei sistemi informatici avanzati.

Cerchi MC7447AHX1420LB?Contattaci per verificare lo stock attuale, i tempi di consegna e i prezzi.

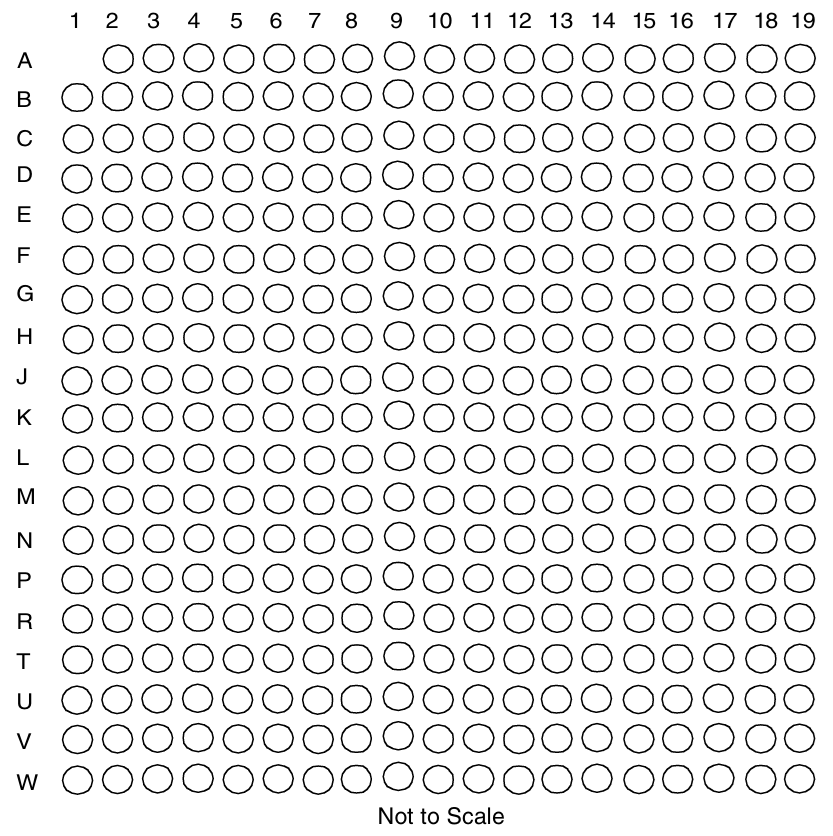

Schema dei pin dell'MC7447AHX1420LB

Questo diagramma di piedinatura rappresenta il layout BGA (Ball Grid Array) del pacchetto MC7447AHX1420LB.Ogni riga è etichettata in ordine alfabetico (A–W) lungo il lato sinistro e ogni colonna è numerata (1–19) nella parte superiore, formando una griglia che definisce le esatte posizioni fisiche delle sfere di saldatura sul lato inferiore del chip.Ogni cerchio corrisponde a una posizione della sfera che può essere assegnata a un segnale specifico, come alimentazione (VDD, GND), pin I/O, pin di configurazione o posizioni di non connessione (NC).

Caratteristiche MC7447AHX1420LB

• Nucleo PowerPC G4

MC7447AHX1420LB è costruito attorno a un core RISC PowerPC G4 a 32 bit che può emettere fino a quattro istruzioni per ciclo.La sua architettura superscalare supporta prestazioni elevate nelle applicazioni embedded e informatiche.

• Alta velocità di clock (1,42 GHz)

Il "1420" nel codice prodotto indica una frequenza operativa massima di 1,42 GHz.Questa elevata frequenza di clock consente un'esecuzione rapida per l'elaborazione del segnale, il controllo e le attività ad alta intensità di calcolo.

• Motore vettoriale AltiVec SIMD

Include un motore AltiVec SIMD completo a 128 bit, che consente l'esecuzione parallela di operazioni vettoriali.Ciò lo rende adatto per multimedia, networking ed elaborazione dati.

• Grandi cache su chip

Il processore integra cache L1 di istruzioni da 32 KB e dati da 32 KB, oltre a una cache L2 unificata da 512 KB.Questi riducono la latenza di accesso alla memoria e migliorano il throughput complessivo.

• Blocco della cache e traduzione della memoria

Le linee della cache possono essere bloccate per mantenere il codice o i dati in L1, migliorando il determinismo.Supporta inoltre i registri BAT (block address translation) per un'efficiente mappatura della memoria di blocchi di grandi dimensioni.

• Commutazione dinamica della frequenza (DFS)

DFS consente al processore di scalare dinamicamente la velocità di clock per bilanciare consumo energetico e prestazioni.Questa funzionalità è utile nei sistemi integrati sensibili al consumo energetico.

• Monitoraggio termico sullo stampo

Un diodo di rilevamento termico integrato fornisce il feedback della temperatura.Ciò consente una precisa gestione termica e protezione durante il funzionamento.

• JTAG e funzionalità di test

MC7447AHX1420LB supporta la scansione dei confini JTAG IEEE 1149.1 per il debug e i test di produzione.Ciò semplifica la visualizzazione e la convalida della scheda.

• Affidabilità e controllo di parità

Il controllo di parità è implementato su cache e bus di sistema per rilevare il danneggiamento dei dati.Ciò migliora l'affidabilità per le applicazioni \embedded.

• Caratteristiche Elettriche e di Imballo

Il dispositivo funziona con una tensione del core di circa 1,3 V con I/O di 1,8 V o 2,5 V.Utilizza un pacchetto FCCBGA da 360 sfere (25 mm × 25 mm) per l'interconnessione ad alta densità.

• Gamma operativa

Funziona in un intervallo di temperatura ambiente compreso tra 0 °C e 105 °C, rendendolo adatto per ambienti industriali.Nonostante le sue elevate prestazioni, la parte è ora classificata come obsoleta.

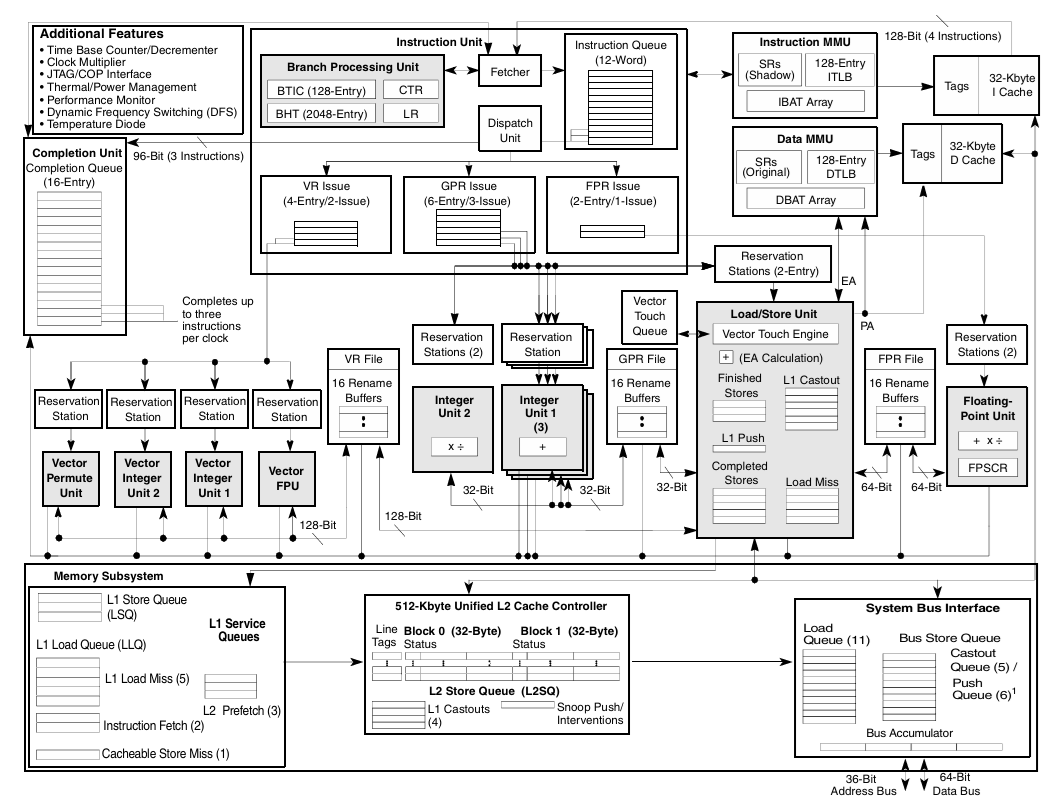

Schema a blocchi MPC7447A

Il diagramma a blocchi MPC7447A per l'MC7447AHX1420LB mostra l'architettura interna e il flusso di dati all'interno del processore.Illustra come diverse unità funzionali come l'unità di istruzione, le unità di esecuzione, le cache e il sottosistema di memoria lavorano insieme per elaborare le istruzioni in modo efficiente.Questo diagramma è importante perché evidenzia le capacità di esecuzione parallela del chip, comprese le unità intere, a virgola mobile e vettoriali, che consentono l'elaborazione ad alta velocità.Comprendere questo layout è necessario per ottimizzare le prestazioni del software, gestire la memoria in modo efficace e utilizzare appieno l'architettura del processore nei sistemi embedded.

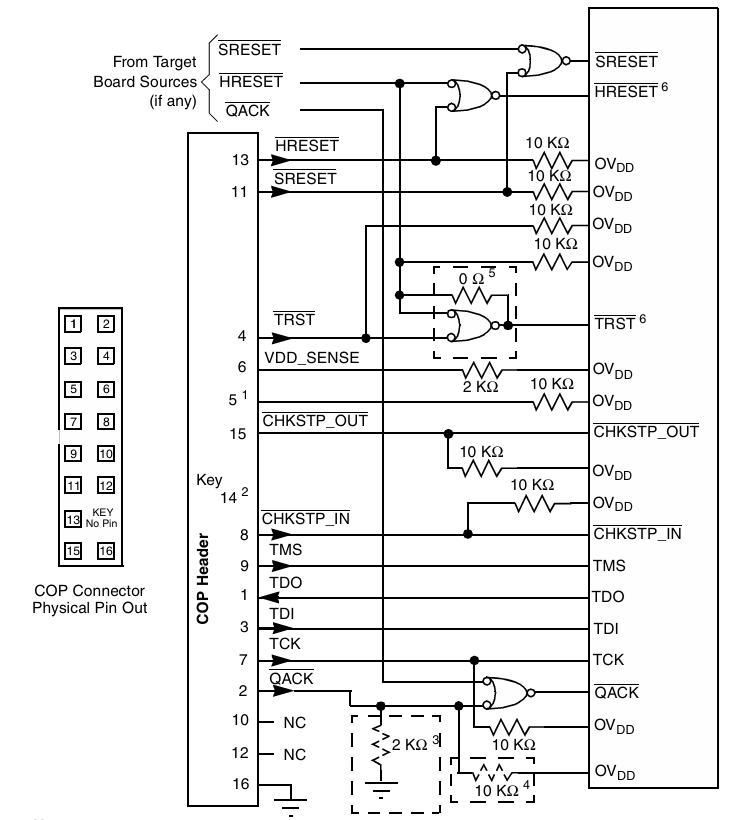

Connessione interfaccia JTAG

Lo schema di collegamento dell'interfaccia JTAG per MC7447AHX1420LB mostra come i pin di debug e controllo del processore sono collegati a un'intestazione COP (Common On-Chip Processor) esterna.Definisce i percorsi per segnali come TMS, TDI, TDO, TCK, TRST e linee di ripristino, che sono importanti per i test di Boundary Scan, board Bring-up e debugging nel sistema.Questa interfaccia consente di arrestare il processore, leggere o modificare i registri interni e verificare le connessioni a livello di scheda senza sondare fisicamente ogni traccia.La sua importanza risiede nel fornire un modo affidabile per diagnosticare guasti, programmare firmware ed eseguire controlli di basso livello durante i test di sviluppo e produzione.

Specifiche MC7447AHX1420LB

Tipo	Parametro
Produttore	NXP USA Inc.
Serie	MPC74xx
Confezione	Vassoio
Stato della parte	Obsoleto
Processore principale	Power PC G4
Numero di core/larghezza del bus	1 nucleo, 32 bit
Velocità	1,42GHz
Co-processori/DSP	Multimedia;SIMD
Accelerazione grafica	NO
Voltaggio – I/O	1,8 V, 2,5 V
Temperatura operativa	0°C ~ 105°C (TA)
Tipo di montaggio	Montaggio superficiale
Pacchetto/custodia	360-BCBGA, FCCBGA
Pacchetto dispositivo del fornitore	360-FCCBGA (25 × 25)
Numero del prodotto base	MC7447

Applicazioni MC7447AHX1420LB

1. Reti integrate e sistemi di telecomunicazioni

L'elevata velocità di clock e l'ampia interfaccia bus dell'MC7447AHX1420LB lo rendono ideale per la gestione del traffico di rete e delle attività del piano di controllo in router, switch e gateway.Il suo motore AltiVec SIMD migliora l'elaborazione e il filtraggio dei pacchetti, consentendo il throughput dei dati.

2. Elaborazione del segnale e applicazioni multimediali

Grazie all'unità AltiVec SIMD a 128 bit e al motore a virgola mobile, il processore eccelle in attività come la codifica video, la compressione audio e il filtraggio del segnale digitale.Può eseguire più operazioni vettoriali contemporaneamente, migliorando l'efficienza dell'elaborazione.Ciò lo rende adatto per dispositivi multimediali integrati, elaborazione del segnale in banda base e sistemi radio definiti dal software.

3. Controllo e automazione industriale

Le sue prestazioni deterministiche, la capacità di blocco della cache e l'ampio intervallo di temperature operative consentono all'MC7447AHX1420LB di funzionare in modo affidabile in ambienti industriali.È particolarmente adatto per controller di robotica, unità di controllo del movimento, sistemi PLC e apparecchiature di monitoraggio.Le prestazioni del processore consentono tempi precisi e funzionamento stabile in condizioni difficili.

4. Sistemi di difesa, avionici e aerospaziali

Grazie alla sua robustezza, al lungo supporto del ciclo di vita e alle funzionalità di affidabilità del controllo di parità, questo processore viene utilizzato nelle piattaforme informatiche embedded militari e aerospaziali.Appare spesso negli SBC mission-critical per il controllo radar, i sistemi di navigazione e i moduli di comunicazione sicuri.Le sue prestazioni e il suo determinismo lo rendono adatto ad applicazioni in cui il guasto non è un'opzione.

5. Apparecchiature per imaging medico e diagnostica

Le funzionalità SIMD e a virgola mobile del processore gli consentono di gestire la ricostruzione e l'analisi delle immagini nei sistemi di imaging medicale.Può elaborare rapidamente flussi di dati di grandi dimensioni, supportando applicazioni come ultrasuoni, preelaborazione MRI o workstation diagnostiche.La sua affidabilità e forza computazionale lo rendono una scelta solida per le piattaforme mediche integrate.

6. Computer a scheda singola CompactPCI e PrPMC

MC7447AHX1420LB è stato ampiamente integrato nelle schede CompactPCI (cPCI) e Processor PMC (PrPMC).Il pacchetto BGA e l'elevata larghezza di banda del bus si adattano bene alle architetture informatiche integrate modulari.Queste schede fungono da motori CPU in apparecchiature di rete, sistemi di test e rack integrati personalizzati che richiedono moduli standardizzati e scambiabili.

7. Informatica incorporata ad alte prestazioni

Al di là dei mercati specifici, questa parte è una CPU incorporata per uso generale per applicazioni che richiedono più potenza di un microcontroller ma non necessitano di processori completi di classe server.La sua velocità, il sistema di memoria e il motore vettoriale lo rendono utile per l'acquisizione dei dati, l'analisi e l'accelerazione del calcolo integrato.Gli OEM lo hanno utilizzato in varie piattaforme embedded di fascia alta per estendere le prestazioni del prodotto senza riprogettare interi sistemi.

MC7447AHX1420LB Parti simili

Specifica	MC7447AHX1420LB	MC7447AHX1267LB	MC7447AHX1333LB	MC7447AHX1167LB	MC7447AHX1500LB	MC7447AHX1200LB
Velocità dell'orologio	1,42GHz	1.267GHz	1.333GHz	1.167GHz	1,50GHz	1,20GHz
Nucleo della CPU	Power PC G4 (MPC7447A)	Stesso	Stesso	Stesso	Stesso	Stesso
AltiVec SIMD	Sì, 128 bit	SÌ	SÌ	SÌ	SÌ	SÌ
Cache L1	32KB + 32KB	32KB + 32KB	32KB + 32KB	32KB + 32KB	32KB + 32KB	32KB + 32KB
Cache L2	512KB unificati	512KB unificati	512KB unificati	512KB unificati	512KB unificati	512KB unificati
Tensione principale (nominale)	1,3 V	1,3 V	1,3 V	1,3 V	1,3 V	1,3 V
Voltaggio I/O	1,8 V/2,5 V	1,8 V/2,5 V	1,8 V/2,5 V	1,8 V/2,5 V	1,8 V/2,5 V	1,8 V/2,5 V
Tipo di pacchetto	360-FCCBGA	360-FCCBGA	360-FCCBGA	360-FCCBGA	360-FCCBGA	360-FCCBGA
Temperatura operativa	Da 0 °C a 105 °C	Da 0 °C a 105 °C	Da 0 °C a 105 °C	Da 0 °C a 105 °C	Da 0 °C a 105 °C	Da 0 °C a 105 °C
Stato	Obsoleto	Obsoleto	Obsoleto	Obsoleto	Obsoleto	Obsoleto

MC7447AHX1420LB Passaggi di programmazione

Prima di programmare l'MC7447AHX1420LB, è necessario comprendere che questo processore segue la sequenza di avvio standard di PowerPC.Ogni passaggio deve essere eseguito con attenzione per garantire che il dispositivo si inizializzi correttamente e funzioni in modo stabile alle prestazioni nominali di 1,42 GHz.

1. Configurazione della tensione di alimentazione e I/O

Si inizia applicando le tensioni di core e I/O richieste in base alle specifiche del processore.Assicurarsi che il pin BVSEL sia impostato correttamente per selezionare tra i livelli I/O di 1,8 V o 2,5 V.Attendere che tutti i binari di tensione siano stabili prima di rilasciare i segnali di ripristino, poiché un'alimentazione instabile può causare un avvio non corretto.

2. Reset e inizializzazione dell'orologio

Successivamente, mantieni il processore in uno stato di ripristino sospeso fornendo al contempo un input di orologio di sistema stabile (SYSCLK).Ciò garantisce che il PLL possa sincronizzarsi prima che il dispositivo inizi a eseguire qualsiasi istruzione.Una volta che tensioni e clock sono stabili, è possibile rilasciare i segnali di reset nell'ordine corretto per avviare il sistema di clock.

3. Configurare il PLL/controllo orologio

Programmerai le impostazioni del divisore e moltiplicatore PLL per raggiungere la frequenza core target di 1,42 GHz.È necessario per consentire al PLL di bloccarsi completamente prima di abilitare altri sottosistemi per evitare problemi di temporizzazione.In questa fase, il core clock interno diventa attivo e guida la pipeline della CPU.

4. Inizializzazione bus e I/O

Una volta stabilizzato l'orologio, configurare l'interfaccia del bus esterno e le funzioni dei pin I/O.Imposta i tempi del bus, gli stati di attesa e le direzioni del segnale per adattarli al design della tua scheda.Una corretta inizializzazione del bus garantisce una comunicazione affidabile con la memoria esterna e le periferiche.

5. Impostazione cache/MMU/mappatura memoria

Dovresti disabilitare e invalidare le cache prima di configurare la MMU per evitare dati incoerenti.Quindi, programma i registri BAT di istruzioni e dati per mappare le regioni flash, RAM e I/O nello spazio degli indirizzi logici del processore.Infine, riattiva le cache con gli attributi corretti per migliorare le prestazioni.

6. Impostazione vettore eccezione/interrupt

Qui si installa la tabella dei vettori delle eccezioni e degli interrupt in memoria in modo che la CPU sappia dove diramarsi durante guasti o eventi esterni.Configurare il Machine State Register (MSR) e i registri per scopi speciali per abilitare tipi di eccezioni specifici.Questo passaggio è importante per gestire in modo pulito gli interrupt e gli errori di sistema.

7. Inizializzazione periferica/dispositivo

Inizializzi controller di memoria esterni, UART, controller Ethernet e altre periferiche specifiche della scheda.Ciascuna periferica deve essere configurata con indirizzi di base, parametri temporali e modalità corretti.Questa operazione prepara tempestivamente l'ambiente per il bootloading e il runtime dell'applicazione.

8. Inizializzazione timer/base temporale

Successivamente si configurano i registri decrementatore e base dei tempi, utilizzati per gli interrupt periodici e i tick di sistema.Calibra timer e watchdog secondo necessità per la tua applicazione.Una base temporale configurata correttamente è importante per la pianificazione e le operazioni.

9. Caricamento del programma/bootloader

A questo punto, carichi il bootloader o l'immagine del programma dalla flash o da un'altra fonte di memoria nella memoria eseguibile.Una volta caricata, convalidare l'immagine se necessario, quindi passare al punto di ingresso.Qui è dove il processore inizia a eseguire il firmware o il sistema operativo personalizzato.

10. Avvio del runtime dell'applicazione

Infine, abiliti completamente le cache, attivi gli interrupt e avvii le attività principali dell'applicazione.Da qui il sistema passa dall'inizializzazione al funzionamento normale.È inoltre possibile abilitare le funzionalità di commutazione dinamica della frequenza e monitoraggio termico per prestazioni ottimali.

MC7447AHX1420LB Vantaggi e svantaggi

Vantaggi

• Prestazioni elevate rispetto ai componenti PowerPC precedenti.

• Commutazione dinamica della frequenza per una gestione flessibile dell'energia.

• Pin compatibile con il precedente MPC7447 per facili aggiornamenti.

• Forti risorse di esecuzione per carichi di lavoro paralleli/vettoriali.

• Ecosistema maturo con solido supporto della toolchain.

Svantaggi

• Stato obsoleto con supporto futuro limitato.

• Maggiore potenza e potenza termica alla massima velocità.

• Costruito sulla vecchia tecnologia di processo da 0,13 µm.

• Manca di funzionalità CPU moderne a 64 bit e avanzate.

• Interfaccia bus obsoleta e scalabilità limitata.

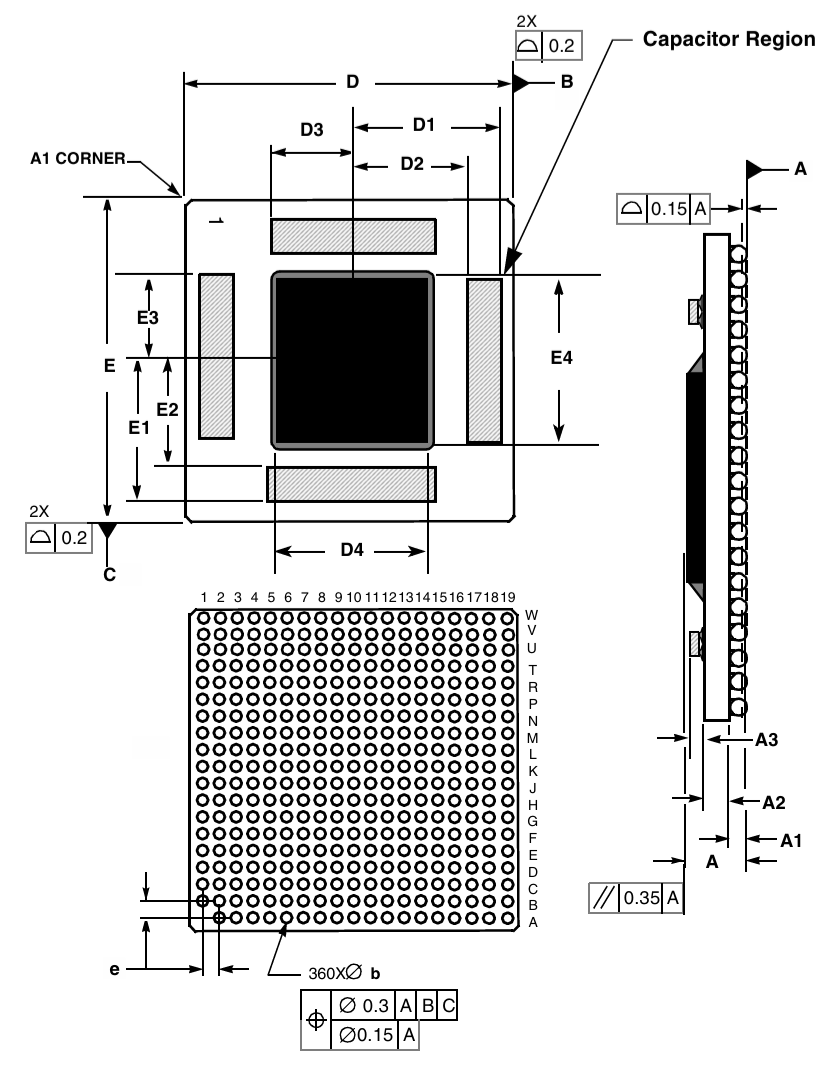

MC7447AHX1420LB Dimensioni imballo

Parametro	Simbolo	Minimo (mm)	Massimo (mm)	Descrizione
Dimensioni confezione (corpo)	D, E	—	25	Lunghezza e larghezza complessiva del contorno del corpo
Altezza del modulo	UN	2.72	3.24	Altezza totale comprese le palline
Altezza di stallo	A1	0,8	1	Dal fondo del corpo al fondo delle palle
Spessore del corpo	A2	1.1	1.3	Spessore corpo confezione senza sfere
Altezza della palla	A3	0,8	1	Altezza delle sfere di saldatura
Diametro della sfera	B	0,82	0,93	Diametro della sfera di saldatura
Passo della palla	e	—	1.27	Campo centrale palla a palla
Zona di esclusione dei condensatori	B, C	0,15/0,20	—	Aree di tolleranza da escludere dai bordi
Dimensione della matrice	—	19×19	360 palline	Disposizione totale della matrice di sfere

Produttore MC7447AHX1420LB

L'MC7447AHX1420LB è stato prodotto da Semiconduttore su scala libera, una società originata dalla divisione semiconduttori di Motorola.Freescale è diventato un produttore leader di processori embedded, particolarmente noto per la sua architettura PowerPC utilizzata nelle applicazioni di rete, industriali e aerospaziali.Nel 2015 Freescale è stata acquisita da Semiconduttori NXP, che ha continuato a supportare e documentare la famiglia MPC7447A come parte del suo portafoglio di processori embedded legacy.

Conclusione

L'MC7447AHX1420LB si distingue per la combinazione di elevata velocità di clock, motore AltiVec SIMD ed efficiente sistema di memoria, che lo rendono adatto per un'ampia gamma di attività di elaborazione embedded.La sua chiara struttura di piedinatura, l'architettura robusta e le funzionalità di debug complete supportano l'integrazione e lo sviluppo efficaci del sistema.Sebbene offra ottime prestazioni e affidabilità, il suo stato obsoleto e la tecnologia obsoleta limitano la scalabilità futura.Nel complesso, rimane un processore degno di nota per piattaforme embedded legacy che richiedono prestazioni deterministiche e comprovata architettura PowerPC.

PDF della scheda tecnica

MC7447AHX1420LB Schede tecniche:

MPC7447A.pdf
