Guida completa al diodo SS34 Schottky: pinout, specifiche, dettagli del circuito e usi

I diodi Schottky, celebrati per la loro efficienza e la bassa perdita di energia, sono necessari nel design elettronico moderno.Il diodo SS34 Schottky si distingue per il suo design compatto montato sulla superficie e l'eccezionale gestione termica.Ampiamente utilizzato in applicazioni come la protezione della polarità inversa, i convertitori DC/DC e i circuiti ad alta frequenza, le prestazioni del diodo SS34 sono una testimonianza della sua costruzione avanzata.Questo articolo esplora gli attributi unici del diodo SS34, tra cui la sua configurazione PIN, le specifiche e il ruolo nell'ottimizzazione dei sistemi elettronici, offrendo preziose approfondimenti per la ricerca di soluzioni affidabili ed efficienti dal punto di vista energetico.

Catalogare

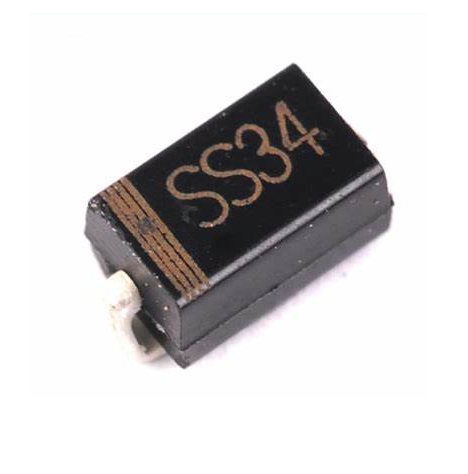

Panoramica del diodo SS34 Schottky

IL SS34 Il diodo Schottky è rinomato per il suo design compatto e montato su superficie che enfatizza le velocità di commutazione sorprendentemente rapide, la caduta minima di tensione in avanti e la capacità di gestire una sostanziale corrente in avanti.Al centro della sua costruzione c'è un'interfaccia metallica-semiconduttore sostenuta da un anello di protezione, realizzato per resistere alle sollecitazioni meccaniche con equilibrio.La configurazione della gamba legata a clip del diodo riduce la resistenza elettrica e migliora la gestione termica, promuovendo le capacità di corrente elevata di aumento e aumentando l'efficienza operativa complessiva.Queste qualità rendono il diodo SS34 un'opzione preferita per la rettifica secondaria, la protezione della polarità inversa, la ruota libera e l'uso nei convertitori DC/DC.

Un tratto notevole del diodo SS34 è la sua impressionante velocità di commutazione rispetto ai diodi standard.Questa caratteristica intrinseca si rivela particolarmente vantaggiosa nei circuiti di commutazione ad alta frequenza.Puoi spesso prendere in considerazione non solo il vantaggio della bassa tensione in avanti, ma anche di come la velocità di commutazione è correlata ai risultati delle prestazioni, specialmente nelle unità di alimentazione in cui l'efficienza ricopre un ruolo chiave.

Per integrare strategicamente il diodo SS34 in base alle esigenze dell'applicazione, è utile una comprensione acuta dei suoi principi operativi.Puoi realizzare un notevole successo utilizzando il diodo in situazioni in cui è dominante l'efficienza elevata e l'affidabilità incrollabile.Un esempio illustrativo è il suo utilizzo nella protezione della polarità inversa, che dimostra la capacità del diodo di subire stati transitori senza danni, preservando così i componenti dinamici.

Configurazione del pin

Numero pin	Nome PIN	Descrizione
Pin 1	Anodo	Questo pin consente il flusso di corrente.
Pin 2	Catodo	Il flusso di corrente esce attraverso questo pin.

Caratteristiche e dettagli

Attributo	Specifiche
Tipo	Diodo barriere di Power Schottky
Terminali	2
Tipi di pacchetto	Do-214AA, SMC Do-214ab
Produttore	Onsemi
Corrente in avanti (if)	3a
Corrente inversa (IR)	0,5 mA
Tensione massima in avanti (VF)	0,5 V a 3A
Tensione di blocco DC (max)	40v
Tensione inversa (max)	40v
Tensione RMS (max)	28V
Caduta di tensione in avanti	22v
Currente di aumento del picco	100a
Temperatura operativa	-65 ° C a +150 ° C.
Anello di guardia	Utilizzato per la protezione da sovratensione
Perdita di potere	Basso
Efficienza	Alto
Caduta di tensione in avanti	Basso
Capacità di sovratensione	Alto
Piccola corrente di aumento in avanti	100a
Tasso di variazione di tensione (DV/DT)	10.000 V/μs

Modelli equivalenti e alternativi

Equivalente

• 1N5822

Alternative

• SS33

• 1N5822

• SS32

• SS35

• 1N4733A

• 1N4148

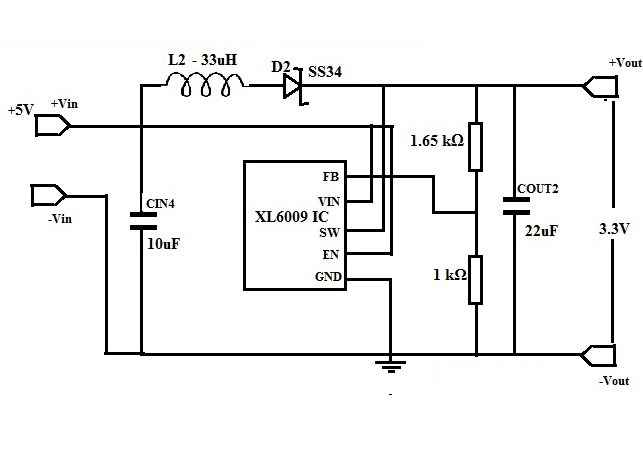

Crafting un convertitore Boost da 5v a 3,3 V DC-DC con XL6009 e SS34

I moderni dispositivi elettronici come sensori e circuiti integrati spesso prosperano su una fornitura DC da 3,3 V.Integrarli nei sistemi utilizzando una fornitura da 5 V o superiore richiede un convertitore a gradino o boost per fondere senza soluzione di continuità.Qui, esploriamo la creazione di un convertitore Boost DC-DC da 5v a 3,3 V utilizzando il regolatore di commutazione XL6009, migliorando la compatibilità nei sistemi versatili.

Per costruire questo convertitore, avrai bisogno di:

• Circuito integrato XL6009

• Induttore 33UH

• Diodo SS34 Schottky

• condensatori con valutazioni 22uf e 10uf

• Due resistori a 1,65 kΩ e 1 kΩ per il circuito di feedback

Questi componenti, se disposti in base allo schema, assicurano una trasformazione di tensione efficace.

Dinamica operativa

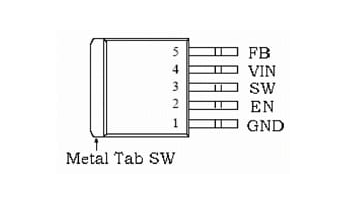

Numero pin	Nome PIN	Descrizione
1	GND	È un perno di terra.
2	En	Abilita PIN: quando basso, il dispositivo si spegne;quando alto, Il dispositivo si accende.
3	SW	Pin di uscita dell'interruttore di alimentazione.
4	Vin	PIN di tensione di alimentazione.
5	Fb	Pin di feedback: rileva la tensione di uscita e la regola tramite una rete di divisori di resistenza esterna.

Boost Convertitori come l'XL6009, utilizzati in questa configurazione, sono un gateway accogliente per coloro che entrano nel dominio dell'elettronica di potenza.La scheda metallica interna del convertitore si collega in modo sicuro al perno di commutazione, promuovendo l'affidabilità operativa.XL6009 funziona in un intervallo di ingresso da 5 V a 32 V, gli interruttori a frequenza di 400 kHz e possono fornire correnti di uscita fino a 4a.L'eleganza del suo design è migliorata dal diodo SS34 Schottky, che fornisce un'efficienza notevole e una risposta rapida, attribuita ai tratti naturali dei raddrizzatori di Schottky.Questo diodo garantisce una caduta di tensione in avanti minimale, gestendo in modo efficiente la corrente fino a 3A con solo una caduta di 0,5 V.

Il ciclo di feedback, modellato con resistori R5 e R6, deve essere sintonizzato con la funzione di convertitore di picco.La tensione di uscita, indicata come VO, può essere derivata dall'equazione Vo = 1,25 (1+R5/R6).Riflagando R6 a 1 kΩ, R5 è impostato su 1,65 kΩ.Questa configurazione precisa supporta una solida protezione termica e conserva l'impressionante efficienza del 94% del convertitore, evidenziando la necessità di selezione e messa a punto esatti dei componenti per prestazioni superiori nelle attività di conversione della tensione DC-DC.

Pro e contro

Professionisti

Il diodo SS34 Schottky raccoglie apprezzamento nell'elettronica per le sue notevoli efficienza e capacità di commutazione rapida.In scenari ad alta frequenza, queste caratteristiche contribuiscono a una riduzione delle perdite di potenza, aumentando così le prestazioni del circuito complessivo.La sua facilità di implementazione aiuta a semplificare la progettazione di circuiti.Inoltre, la robusta capacità di corrente di aumento del diodo offre una reazione affidabile ai picchi di tensione transitoria.Queste caratteristiche si rivelano utili nell'elaborazione di progetti compatti e affidabili, dimostrati attraverso esempi pratici di moduli di alimentazione, in cui l'efficienza diventa un fattore decisivo.

La capacità di corrente di aumento del diodo SS34 SCHOTTKY mostra il suo valore in ambienti soggetti a ondate di tensione improvvise, come quelli che si trovano nell'elettronica automobilistica.Le esperienze rivelano che la gestione competente delle sovratensioni può estendere la longevità dei componenti elettronici, che successivamente riducono le spese di manutenzione e aumenta l'affidabilità.Puoi spesso enfatizzare come l'implementazione di metodologie di protezione da aumento attorno ai diodi di Schottky può evitare il danno al circuito potenziale.

Contro

Nonostante i suoi benefici, il diodo SS34 Schottky non è privo di sfide.Un problema di spicco deriva dalla maggiore corrente inversa e dalle potenziali perdite in condizioni di tensione inversa.Ciò ha origine dalla giunzione del metallo-semiconduttore, riducendo potenzialmente la precisione nei circuiti a causa delle perdite di efficienza.Le soluzioni comuni si concentrano sull'integrazione di componenti aggiuntivi, come reti resistive, per un'efficace dissipazione delle correnti di perdita.Inoltre, la tensione massima inversa inferiore del diodo richiede una selezione accurata specifica dell'applicazione per evitare situazioni di rottura inversa.

È possibile sostenere frequentemente una valutazione approfondita degli ambienti di applicazione quando si sceglie il diodo SS34 Schottky, pesando sia i suoi vantaggi che i suoi limiti.Allineando le sue caratteristiche con le esigenze specifiche di un circuito, le prestazioni possono essere ottimizzate minimizzando potenziali svantaggi.Questa intuizione sofisticata riflette una più ampia competenza del settore, in cui la selezione strategica dei componenti svolge un ruolo dinamico nella creazione di sistemi efficienti e affidabili.

Applicazioni del diodo SS34 Schottky

I diodi SS34 Schottky svolgono un ruolo intrigante in vari settori tecnologici.Questi componenti elevano la protezione dei circuiti prevenendo la polarità inversa e gestendo abile il flusso di corrente con notevole efficienza.Il loro diffuso implementazione in inverter ad alta frequenza sottolinea la loro facilitazione di una rapida commutazione, grazie alla loro minima caduta di tensione in avanti e al recupero rapido.Quando si tratta di rettifica secondaria, protezione della polarità e a ruota libera, questi diodi eccellono con la loro riduzione della perdita di potenza, migliorando i progetti di sistemi attenti all'energia.

Convertitori e inverter DC-DC

I diodi SS34 Schottky tengono un posto sostanziale in inverter ad alta frequenza a bassa tensione e convertitori DC-DC.Forniscono transizioni di tensione fluide, garantendo un'adetta di conversione di potenza efficiente.Sostituendo i tradizionali diodi di silicio nei circuiti buck/boost, i diodi Schottky offrono vantaggi apprezzabili, come la caduta di tensione inferiore e l'efficienza del sistema aumentata.Queste qualità sono per lo più deliziose per i progetti di dispositivi compatti e portatili, in cui il controllo della produzione di calore e dell'energia di risparmio hanno la precedenza.

SMP e illuminazione

I diodi di Schottky rafforzano significativamente le prestazioni dei dispositivi all'interno degli alimentatori in modalità Switch (SMP), adattatori e mondo dell'illuminazione.La loro capacità di gestire grandi correnti mantenendo una bassa tensione in avanti migliora l'affidabilità e l'efficienza dei dispositivi, quant'anni risuonano sia nell'elettronica di consumo che nei contesti industriali.Ad esempio, nelle soluzioni di illuminazione a LED, i diodi Schottky supportano la produzione di luce costante e la riduzione dell'impatto termico, sottolineando il loro ruolo nel mantenimento della regolamentazione attuale e della durata a lungo termine.
