CasablogTransistor S9013 spiegato: pinout, specifiche tecniche e applicazioni
su 16/12/2024 15,520

Transistor S9013 spiegato: pinout, specifiche tecniche e applicazioni

I transistor NPN, caratterizzati da uno strato di tipo P inserito tra due regioni di tipo N, svolgono un ruolo attivo nell'elettronica moderna amplificando in modo efficiente segnali di base deboli in potenti uscite di collezionisti.Tra questi, il transistor S9013 si distingue per la sua eccezionale mobilità elettronica e la funzionalità versatile.Ampiamente utilizzato in sistemi audio, dispositivi di comunicazione e circuiti ad alta frequenza, l'S9013 offre una miscela unica di prestazioni e adattabilità.Questo articolo esamina le caratteristiche tecniche, la configurazione dei pin e le applicazioni pratiche del transistor S9013.Dalla sua progettazione strutturale al suo ruolo in circuiti come i regolatori di commutazione 12V, esploriamo le sue capacità, i limiti e i casi d'uso.Questa guida fornisce preziose informazioni sul ruolo dell'S9013 nel guidare l'innovazione in vari settori.

Catalogare

1. Panoramica del transistor SS9013
2. Configurazione del pin
3. Funzionalità e specifiche
4. Sviluppo di un circuito di regolatore CC a commutazione a 12 V con transistor
5. Pro e contro
6. Usi del transistor S9013
S9013 Transistor Explained: Pinout, Technical Specs, and Applications

Panoramica del transistor SS9013

IL S9013 Transistor si distingue con la sua notevole capacità per le operazioni sia ad alta velocità che ad alta corrente, tutte incapsulate all'interno del pacchetto To-92 Compact.Questo transistor NPN planare epitassiale al silicio eccelle sia nei requisiti di amplificazione che di commutazione attraverso una vasta gamma di applicazioni elettroniche commerciali.Con una composizione di due strati drogati N che comprende uno strato drogato a P, questa architettura è realizzata con precisione per migliorare la mobilità degli elettroni, facilitando così un'efficace conduzione di corrente.Questi attributi rendono l'SS9013 principalmente adatto a ruoli come stadi di uscita audio, inverter e convertitori, sottolineando la sua ampia applicabilità.

Possiedendo un guadagno DC fino a 150 e una frequenza operativa che raggiunge fino a 140 MHz, l'SS9013 raggiunge lodevole standard di prestazione.Può supportare una corrente di collettore fino a 500 mA e gestire una dissipazione di potenza fino a 625 MW.Durante l'uso pratico, mantiene la stabilità attraverso uno spettro di condizioni, dimostrando affidabilità, principalmente nei circuiti che richiedono prestazioni sostenute e coerenti nel tempo.

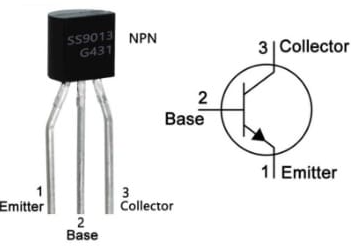

Configurazione del pin

S9013 Transistor Pin Configuration

Numero pin
Nome PIN
Descrizione
Pin 1
Emettitore
Forniture attuali da questo terminal dell'emettitore
Pin 2
Base
Il flusso di corrente attraverso questo terminale controlla il Fornitura di corrente tra i terminali emettitori e collezionisti.
Pin 3
Collettore
I flussi di corrente in questo terminale

Caratteristiche e specifiche

Funzionalità/specifica
Dettagli
Tipo di transistor
Npn
Numero di terminali
3
Tipo di pacchetto
A-92
Dissipazione del potere
650 MW
Corrente collettore massima (IC MAX)
5 a / 500 Ma
Tensione da collezione-emettitore (VCE)
20 v
Tensione da collezione a base (VCB)
40 v
Tensione da emettitore a base (VBE)
5 v
Dissipazione del collettore massimo (PC)
625 MW
Frequenza di transizione (FT)
150 MHz
DC Current Gain (HFE) Min & Max
64 a 202
Portata di guadagno
40 (min) a 300 (max)
Transistor PNP complementare
SS9012
Temperatura di stoccaggio e operazione
-55 ° C a +150 ° C.
Transistor alternativi/equivalenti
S9013, 2N4401, S8050, 2N3904, BC547, BC338, BC337, 2N2222

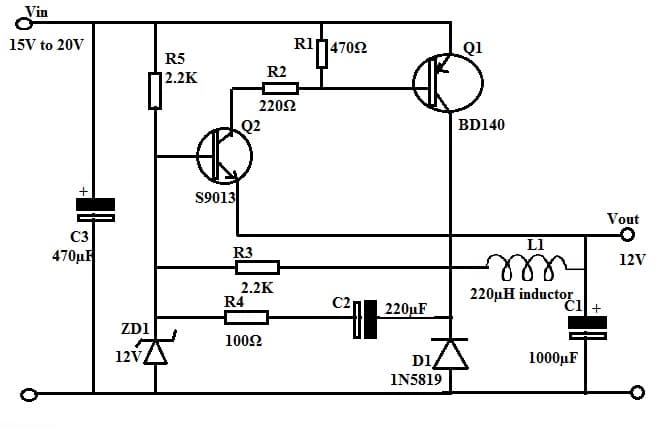

Sviluppo di un efficace circuito del regolatore CC a commutazione da 12 V con transistor

Nei moderni progetti di alimentazione, i circuiti integrati sono apprezzati per la loro efficienza.Questo approccio, tuttavia, sfrutta una coppia di transistor allineati con componenti essenziali per trasformare un ingresso 15V-20 V in un output costante 12V.Il circuito presenta transistor Q1-BD140 e Q2-S9013, utilizzando elementi come il diodo D1-1N5819 Schottky per la rettifica, un diodo Zener (ZD1) per la regolazione della tensione, Capacità (C1, C2, C3) per filtrare, resistori (R1,R2, R3, R4, R5) per distorsione e limitazione e l'induttanza L1 per lo stoccaggio di energia.L'attenta assemblaggio da parte del diagramma schematico garantisce una modulazione di corrente precisa e una tensione di uscita costante, una testimonianza della sua versatilità tra varie applicazioni.

12V Switching DC Regulator Circuit with Transistors

Funzionalità del circuito

Q1-BD140 funge da interruttore principale, collaborando a stretto contatto con L1 e D1.Il design del circuito include transistor NPN e PNP per attuare un circuito di feedback per il controllo della frequenza.Un sofisticato sistema di monitoraggio della tensione tramite R4 e C2, insieme al supporto del diodo Zener ZD1, preserva l'output a 12 V anche quando i livelli di input vagano.Dopo aver ricevuto l'input DC, Q2-S9013 diventa attivo attraverso R5, modula indirettamente la conducibilità del Q1.La corrente guidata dall'emettitore della Q1 alla base è diretta a L1, con Q2 che supervisiona il processo, influenzato dalla tensione regolata di ZD1.Quando l'output supera 12 V, il Q2 si spegne, arrestando la corrente che scorre attraverso il Q1, evidenziando una necessità effettiva di prestazioni coerenti in circostanze fluttuanti.

Ottimizzazione della longevità del circuito

Per l'efficienza e la sicurezza prolungate, dovrebbero essere osservate diverse misure pratiche.Questi comportano il tappo della tensione operativa del transistor S9013 inferiore a 20 V, incorporando un resistenza di limitazione della corrente adeguata e garantendo allineamenti precisi per i pin.Inoltre, si consiglia di mantenere connessioni di carico al di sotto di 500 mA e temperature operative tra -55 e +150 gradi Celsius per garantire l'affidabilità duratura.Tali precauzioni vengono valutate attraverso test continui e iterazione, indicando una miscela di conoscenze nozionali ed esperienza pratica nel lottare per l'operabilità a lungo termine.

Pro e contro

Professionisti

Il transistor S9013 presenta un consumo di energia minimo, rendendolo un candidato attraente per sforzi a bassa tensione.È in primo piano in diverse applicazioni a causa delle sue encomiabili capacità di gestione dell'energia.Il transistor vanta un impressionante guadagno DC e richiede solo una corrente di base insignificante per manipolare le correnti di collettore considerevoli, ottimizzando così l'utilizzo dell'energia.Inoltre, la sua bassa tensione di saturazione tra il collettore e l'emettitore contribuisce a una maggiore efficienza energetica.La sua struttura compatta è preziosa in ambienti in cui la massimizzazione dello spazio è prioritaria.Puoi apprezzare la sua convenienza e le soluzioni economiche che porta a progetti sensibili ai costi, consentendo l'innovazione senza sforzare le risorse finanziarie.In scenari pratici, puoi spesso gravitare verso componenti che promettono affidabilità e ridotto il consumo di energia.Questi attributi contribuiscono alla durata della vita estesa del dispositivo e alla riduzione delle spese operative.

Contro

L'S9013 non è privo di limiti, poiché lotta con le capacità di gestione della potenza e della tensione limitate e un intervallo di risposta a frequenza limitata.Questi vincoli possono limitare la sua efficacia nelle applicazioni di frequenza ad alta potenza o a banda larga, richiedendo una selezione strategica di componenti in base ai requisiti del progetto previsti.Essendo un dispositivo polarizzato, richiede precisione nelle connessioni termali;Cablaggio improprio può comportare problemi operativi immediati o degrado graduale nel tempo.Questo aspetto richiede un'attenta considerazione durante l'installazione e spesso richiede competenze.Gli approfondimenti dell'esperienza rivelano che errori minori nel cablaggio possono portare a sostanziali guasti del sistema, sottolineando l'importanza di processi di assemblaggio precisi e test completi per preservare l'integrità e la funzione dei dispositivi.

Usi del transistor S9013

Il transistor S9013 detiene una posizione distinta in elettronica a causa della sua versatilità, proveniente da una valutazione di tensione da 20 V per emettitore.Questa caratteristica di tensione moderata contribuisce alla sua affidabilità attraverso una vasta gamma di applicazioni pratiche.

Dispositivi audio e di comunicazione

L'S9013 è personalizzato per le attività di amplificazione audio, soddisfacenti specificamente alle richieste a bassa potenza.È ampiamente integrato in dispositivi personali, tra cui radio, allarmi e ricevitori di comunicazione.Fornire una fedeltà audio coerente, arricchisce il tuo impegno, ottenendo apprezzamento da parte tua che si concentra su intricati circuiti audio.

Sistemi elettronici

Possedendo una capacità di corrente del collettore 500MA, l'S9013 eccelle nei relè di guida e nei circuiti integrati (ICS).Questa abilità di maneggevolezza corrente ospita LED ad alta potenza e vari processi di commutazione, rendendo il transistor un elemento chiave nei circuiti che richiedono affidabilità.La sua competenza nel funzionare in scenari ad alta corrente aiuta a costruire sistemi elettronici che rispondono rapidamente e dinamicamente.

Elemento circuito

Al di là dei suoi ruoli in attività audio e di guida, l'S9013 funziona abile come un interruttore, un amplificatore o un raddrizzatore all'interno di circuiti ad alta frequenza.Questa flessibilità è preziosa nei progetti di circuiti intricati, in cui i componenti devono eseguire ruoli vari.È possibile contare regolarmente sulle sue caratteristiche multifunzionali per creare e implementare soluzioni innovative nella progettazione elettronica, garantendo sia prestazioni che affidabilità.
