Tutto sul microcontrollore PIC16F84A

I controller periferici dell'interfaccia (PIC) nel 1993 hanno rivoluzionato il panorama del microcontrollore, offrendo soluzioni programmabili che hanno bilanciato la semplicità con la funzionalità.Tra questi, il PIC16F84A di Microchip Technology è diventato un modello straordinario, famoso per la sua adattabilità e affidabilità in una vasta gamma di applicazioni.Dai progetti ai sistemi di automazione avanzati, questo microcontrollore combina efficienza, efficacia in termini di costi e progettazione accessibile, rendendolo una scelta popolare in settori e piattaforme educative.Questo articolo scava gli attributi tecnici, l'architettura e le applicazioni effettive del PIC16F84A, scoprendo il motivo per cui rimane una parte fondamentale dell'elettronica moderna e una pietra miliare dell'innovazione nei sistemi integrati.Questa guida offre preziose approfondimenti su ciò che rende PIC16F84A un microcontrollore senza tempo.

Catalogare

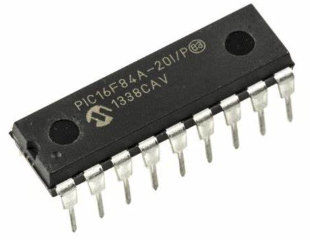

Panoramica del microcontrollore PIC16F84A

IL Pic16f84a, un microcontrollore a 8 bit realizzato dalla tecnologia di microchip, presenta un degno di nota dal suo predecessore, il PIC16C84, lanciato nel 1998. Questo dispositivo presenta una formidabile CPU RISC, aumentando la velocità di elaborazione e l'efficienza delle prestazioni.Comprende un timer a 8 bit e supporta la programmazione seriale, che si rivolge a efficienti interazioni e comunicazioni del dispositivo, riflettendo il tuo desiderio di connessione e chiarezza.Operando a una frequenza di clock di 20 MHz, il PIC16F84A bilancia le sue risorse di memoria con 64 byte di EEPROM per la conservazione dei dati, 1K di memoria del programma e 8 byte di memoria dei dati.Dotato di 13 pin GPIO adattabili, è adatto a diversi usi, che vanno da semplici progetti fai-da-te a intricate applicazioni a livello professionale.

L'emergere del PIC16F84A ha significato un momento chiave nella tecnologia dei microcontroller, avanzando oltre il suo predecessore, il PIC16C84.L'integrazione di una CPU RISC non solo aumenta le sue capacità di calcolo, ma migliora anche la complessità e l'efficienza delle possibilità di programmazione.Ciò è principalmente utile per le operazioni a tempo e la pianificazione delle attività abilitate dal timer a 8 bit, simile alla ricerca della gestione del tempo e dell'efficienza.L'esperienza ha dimostrato che questo set di funzionalità armoniose supporta una regolare integrazione nei sistemi esistenti, migliorando così l'interazione degli utenti senza compromettere le capacità.

L'architettura di memoria progettata con cura del microcontrollore separa il programma e l'archiviazione dei dati, fornendo una base per l'esecuzione delle istruzioni e il recupero dei dati in modo efficace.L'inclusione di 64 byte di EEPROM come archiviazione non volatile serve applicazioni che devono mantenere i dati tra i cicli di alimentazione, risuonando con la necessità di memoria e continuità.Questa configurazione di memoria distintiva ha dimostrato il suo valore in impostazioni industriali, consentendo di ottimizzare l'efficienza del programma salvaguardando l'integrità dei dati.

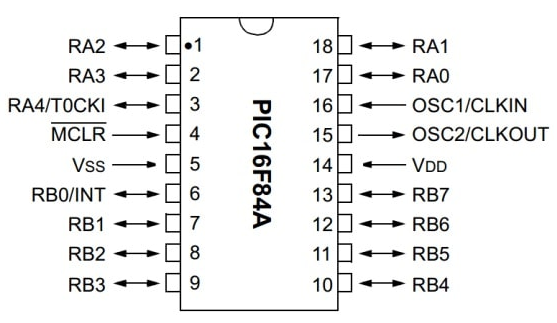

Layout dei pin

Numero pin / i)	Nome pin (i)	Descrizione
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	Pin GPIO	Questi 13 pin GPIO possono essere configurati in modo indipendente come Input digitale o output.Ogni pin può fornire o assorbire una corrente massima di 25mA, sufficiente per guidare LED ma non relè o motori DC.
4	Mclr	Pin cancellato da memoria (basso attivo) utilizzato per ripristinare il dispositivo. Se collegato a GND, reimposta il microcontrollore.
5	GND	Pin di terra, collegato al terminale negativo del Alimentazione elettrica.
14	Vdd	Pin di alimentazione di tensione, collegato al terminale positivo di l'alimentazione.Il microcontrollore funziona a una tensione di alimentazione 5 V.
15, 16	OSC1/OSC2	Pin di oscillatore di cristalli.Supporta una frequenza fino a 20 MHz. Frequenze più elevate aumentano il consumo di energia.Usa un cristallo da 20 mHz con due Condensatori da 22 pf su questi pin.

Caratteristiche e specifiche tecniche

Funzionalità/specifica	Descrizione
Pin i/o	13 pin I/O, configurabili individualmente come input o produzione.
Memoria EEPROM	64 byte, utilizzati per l'archiviazione dei dati.
Memoria del programma	Memoria del programma 1K.
RAM	68 byte.
Registri	Due tipi: Registri di scopo generale (GPR) per arbitrario Valori e registri delle funzioni speciali (SFR) per il controllo delle funzioni del dispositivo.
Compilatori	Supporta MPLAB C18 e Mikroc Pro.Il codice scritto genera un file esadecimale per il microcontrollore.
Banche di ram	Include 4 banche;Le banche specifiche devono essere selezionate prima Accesso ai registri.
Modulo USART	Sì, include un modulo USART.
Memoria flash	A base di bit a 8 bit, adatto sia per la prototipazione che per produzione.
Larghezza del bus	8 bit.
Tipi di pacchetto	18 pin disponibili in pacchetti SSOP PDIP, SOIC o 20 pin.
Velocità del processore	5 milioni di istruzioni al secondo (MIPS).
Dimensione della memoria del programma	1750 byte.
Tensione operativa	Varia da 2v a 5,5 V.
Oscillatore interno	Non disponibile.
Oscillatore esterno	Supporta fino a 20 MHz.

Funzioni core

Il microcontrollore combina funzionalità che migliorano le prestazioni e l'adattabilità in diverse applicazioni elettroniche.La chiave tra questi è la programmazione seriale in circuito (ICSP), che consente la programmazione diretta tramite un modulo USART senza rimuovere il chip, razionalizzare lo sviluppo e promuovere un flusso di lavoro senza soluzione di continuità.

Un timer di cane da guardia incorporato garantisce l'affidabilità del sistema ripristinando automaticamente durante le anomalie, vitale per le operazioni ininterrotte.Il timer a 8 bit, con funzioni di timer e contatore e sorgenti di clock selezionabili, offre precisione e flessibilità per vari casi d'uso.L'efficienza energetica è rafforzata da una modalità di sospensione, interrompibile esternamente, ideale per i dispositivi alimentati a batteria conservando energia e supportando il design sostenibile.Una funzionalità di ripristino di accensione garantisce una startup stabile, prevenendo un comportamento imprevedibile e migliorando l'affidabilità, in particolare nell'elettronica di consumo.

Queste funzioni avanzate evidenziano la versatilità del microcontrollore e l'importanza della risoluzione dei problemi e della gestione dell'alimentazione nella moderna progettazione elettronica, alla guida di uno sviluppo di prodotti efficiente e affidabile.

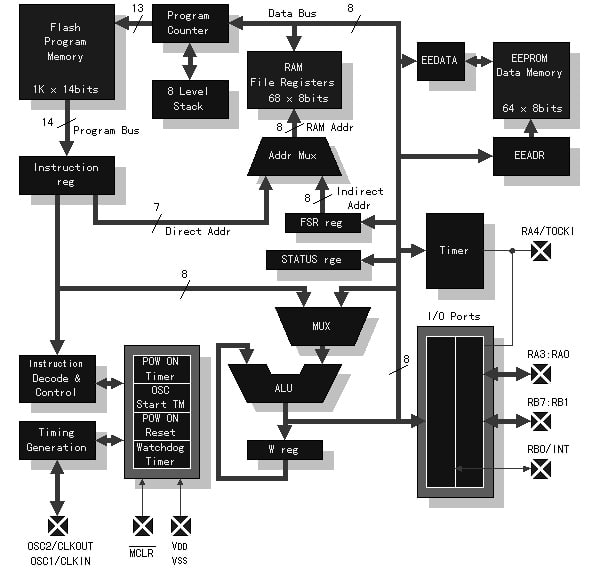

Comprensione dell'architettura del microcontrollore PIC16F84A

All'interno dell'ampio universo dei sistemi incorporati, l'architettura del microcontrollore PIC16F84A si distingue per le sue caratteristiche durevoli e il design abile.Al centro di questa architettura si trova la memoria del programma flash.Questo tipo distinto di programma di programma di memoria non volatile e offre il distintivo vantaggio di essere riscritto fino a mille volte.Tale capacità estende in modo significativo la durata del servizio del microcontrollore, rendendola una delle preferite per lo sviluppo iterativo e affrontando le anomalie del software.In contesti tecnologici moderni, la memoria flash brilla nel mantenere l'integrità del firmware che necessita di aggiornamenti frequenti.

Gestione della memoria e banche

L'efficace struttura RAM all'interno del microcontrollore sfrutta il cambio di banca, un approccio che divide la memoria in banche separate.Questa tecnica è fondamentale per l'esecuzione di operazioni complesse e la gestione di risorse limitate saggiamente, che risuona con i sistemi in cui l'utilizzo di byte giudizioso influenza profondamente le metriche complessive delle prestazioni.Registri delle funzioni speciali (SFR) possiedono ruoli designati che semplificano i processi di base, come le attività di input/output, migliorando così l'utilizzo delle risorse disponibili.

Eeprom e persistenza dei dati

La memoria di Eeprom è rinomata per la sua solida affidabilità e può sopportare la riscrittura fino a un milione di volte.Questo lo rende un candidato perfetto per la memorizzazione di dati che subiscono cambiamenti rari, ma richiede una conservazione attraverso cicli di potenza.Tale permanenza è altamente vantaggiosa negli scenari che coinvolgono impostazioni di configurazione o costanti di calibrazione, in cui la stabilità dei dati e la longevità sono valutate.Puoi spesso capitalizzare su questa resistenza per aggirare la complessità di ulteriori soluzioni di archiviazione esterne.

Registri e fluidità operativa

Registri come il contatore del programma, il registro W e il registro di stato assicurano che il microcontrollore funzioni con precisione e fluidità.Il contatore del programma, base per ordinare le sequenze di istruzioni, incarna un principio fondamentale della programmazione incorporata, assicurandosi una gestione del flusso di controllo preciso.Il registro W è al centro della scena nell'esecuzione delle operazioni aritmetiche e logiche, evidenziando l'attitudine del microcontrollore per la gestione di attività computazionali.Nel frattempo, il registro di stato offre preziosi approfondimenti sullo stato del sistema, fungendo da base per la messa a punto delle prestazioni e l'affidabilità del sistema di perfezionamento.Le lezioni apprese attraverso queste intuizioni si traducono spesso in progressi tangibili nella robustezza e nell'efficienza del sistema.

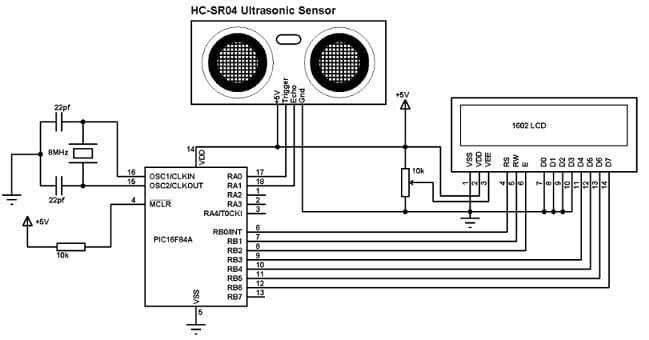

MicroController PIC16F84A con sensore ad ultrasuoni HC-SR04 per la misurazione della distanza

L'esplorazione dell'interfaccia tra un microcontrollore PIC16F84A e un sensore ultrasonico HC-SR04 rivela un'istanza accattivante di adattabilità al microcontrollore.Questo sistema utilizza l'eco del sensore e i perni del grilletto per valutare le distanze, offrendo una sfida avvincente che rispecchia la tua curiosità sull'invisibile.I componenti elettronici primari che facilitano questo compito sono costituiti dal microcontrollore, dal sensore e da uno schermo LCD per visualizzare le distanze in centimetri.Attraverso una programmazione abile, il microcontrollore gestisce in modo abile segnali di trigger ed eco, consentendo misurazioni a distanza accurate e affidabili.Gli implementatori spesso trovano una soddisfazione unica nel paragonare questo processo alle applicazioni che richiedono misurazione esatta, come la navigazione in robotica e il rilevamento di ostacoli.

Approccio programmatico e considerazioni

Per ottenere perfettamente l'integrazione, la configurazione di Timer0 per interpretare l'impulso di eco del sensore dimostra la natura adattabile della programmazione di microcontrollori.Utilizzando un programma scritto in C, il sistema inizializza e orchestra le funzioni di input/output, garantendo calcoli di distanza meticolosi e LCD.Gli elementi seri del processo includono l'impostazione dell'MCU, l'invio di impulsi di trigger e le distanze di calcolo con tempi precisi.Il ciclo principale controlla costantemente e aggiorna l'LCD con i dati di distanza effettivi, che si allineano alle aspettative delle attuali applicazioni.Gli osservatori in questo campo potrebbero trarre approfondimenti dal fatto che tecniche analoghe vengono regolarmente applicate in contesti industriali, in cui i tempi accurati influenzano profondamente l'efficienza e la sicurezza.

Poiché la capacità del microcontrollore è perfezionata, anticipando condizioni variabili, come le fluttuazioni della temperatura ambiente che influenzano la velocità del suono, ottiene importanza.Riflettendo su questo, l'adattamento del sistema ai cambiamenti ambientali può migliorare notevolmente la sua efficacia e affidabilità in vari scenari.Questo approccio lungimirante migliora le prestazioni tecniche risuonando con pratiche di ingegneria del suono, in cui la considerazione dei fattori ambientali modella in modo significativo le strategie di progettazione.

Diverse applicazioni nella tecnologia

Sistemi automobilistici

Il PIC16F84A trova il suo posto nel mondo automobilistico, apprezzato per la sua competenza nella gestione del potere.Recita ruoli in unità di controllo del motore, sistemi di frenatura antibloccaggio e illuminazione adattiva.La sua memoria EEPROM fornisce una conservazione dei dati affidabile, aiutando il funzionamento senza soluzione di veicoli.Attingendo da esperienze pratiche, puoi ammirare il suo basso consumo di energia, che è una grande risorsa nei veicoli elettrici, dove la conservazione dell'energia è costantemente prioritaria.

Elettrodomestici

Nel dominio degli elettrodomestici, il PIC16F84A si distingue per le sue prestazioni affidabili.Presente in lavatrici, frigoriferi e condizionatori d'aria, orchestra le interfacce e la gestione della logica.La capacità del microcontrollore di destreggiarsi tra operazioni complesse fa appello in modo efficiente al tuo desiderio di abbracciare il mercato domestico intelligente in evoluzione.Le caratteristiche migliorate come il rilevamento dei guasti e la diagnostica remota hanno aperto la strada a apparecchi più innovativi e incentrati sull'utente.

Controllo industriale

All'interno del panorama industriale, il PIC16F84A è una componente dinamica nei sistemi di controllo tra cui nastri trasportatori e armi robotici nella produzione.La sua competenza nell'interfaccia con protocolli come SPI, I2C e UART consente un controllo preciso dei macchinari.Puoi lodare la sua resilienza in ambienti impegnativi, rendendola una scelta migliore per i sistemi di automazione noti per le loro esigenze di stabilità.Serve come una chiave di volta nel perseguimento di una maggiore efficienza e produttività.

Elettronica portatile

Nella sfera dell'elettronica portatile, l'efficienza energetica del microcontrollore e la programmazione flessibile sono altamente benefici.È integrato in dispositivi come fotocamere digitali, lettori MP3 e dispositivi indossabili, in cui l'uso di energia influisce direttamente sulla durata della batteria.Puoi considerare il PIC16F84A come una risorsa preziosa per la sua forma compatta e adattabilità, facilitando l'integrazione in progetti di prodotti più piccoli e lungimiranti.Mantiene un armonioso equilibrio tra prestazioni e uso di energia, un attributo molto apprezzato nel regno dell'innovazione tecnologica portatile.

Progetti fai -da -te e istruzione

Oltre alla sua portata commerciale, il PIC16F84A ha importanza nei progetti fai -da -te e nelle impostazioni educative.La sua natura semplice e la vasta documentazione ti invitano a scavare nell'elettronica e a capire le basi dei sistemi integrati.I progetti variano da semplici display a LED a intricate configurazioni di automazione domestica.C'è un ricco incoraggiamento per esplorare le basi del microcontrollore, nutrire la creatività e i talenti per la risoluzione dei problemi che influenzano positivamente le tue future carriere.
