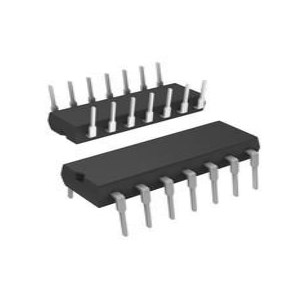

Comparatore quad LM339S: pinout, equivalenti e applicazioni

I comparatori svolgono un ruolo nei circuiti elettronici, servendo per valutare i livelli di tensione e generare segnali digitali corrispondenti.Tra i tanti comparatori disponibili, il comparatore quad LM339 si distingue per il suo basso consumo di energia, ampio intervallo di tensione di alimentazione e versatilità nel supportare le configurazioni a singolo e doppia potenza.Questo articolo fornisce uno sguardo approfondito al comparatore quad LM339s, concentrandosi sulle sue caratteristiche, applicazioni, configurazioni di pin e alternative, evidenziando al contempo la sua importanza nei moderni circuiti elettronici.

Catalogare

Cos'è gli LM339?

L'LM339S presenta quattro comparatori di tensione indipendenti progettati per funzionare da una singola fonte di alimentazione su un ampio intervallo di tensione.Questa caratteristica lo rende prezioso in settori come l'automazione industriale, i sistemi automobilistici e l'elettronica di consumo, dove il confronto di tensione preciso influisce sulle prestazioni e sui risultati.Operando in modo efficiente su un intervallo di tensione di alimentazione da 2 V a 36 V, il dispositivo mantiene una tipica tensione di offset di ingresso di 2 mV e offre un tempo di risposta rapido di 1,3 μs.La sua capacità in scenari a bassa potenza lo rende adatto per dispositivi a batteria, integrando senza problemi in impostazioni attenti alla potenza.Con una produzione di collezione aperta che ospita diversi livelli logici, aumenta l'adattabilità in intricati progetti di circuiti.Le sue prestazioni affidabili su un intervallo di temperatura da -40 ° C a 125 ° C sottolineano la sua praticità per condizioni difficili.

Configurazione del pin LM339s

Nome PIN	Descrizione	Funzione
V+	Tensione di alimentazione	Alimenta l'IC con una tensione di alimentazione che va da 2v a 36v.
GND	Terra	Punto di riferimento per tutti i circuiti interni.
In1+	Ingresso non invertito 1	Input non invertibile del comparatore 1.
In1-	Invertire l'input 1	Invertire l'input del comparatore 1.
Out1	Output 1	Output a collezione aperta del comparatore 1, in grado di affondare attuale.
In2+	Ingresso non invertito 2	Input non invertibile del comparatore 2.
In2-	Invertire l'input 2	Invertire l'input del comparatore 2.
Out2	Output 2	Output a collezione aperta di Comparatore 2, in grado di affondare attuale.
In3+	Ingresso non invertito 3	Input non invertito del comparatore 3.
In3-	Invertire l'input 3	Invertire l'input del comparatore 3.
Out3	Output 3	Output a collezione aperta di Comparatore 3, in grado di affondare attuale.
In4+	Ingresso non invertito 4	Input non invertito del comparatore 4.
In4-	Invertire l'input 4	Invertire l'input del comparatore 4.
Out4	Output 4	Output a collezione aperta di Comparatore 4, in grado di affondare attuale.

Funzionalità LM339S

• Design ad alta efficienza energetica, ideale per dispositivi a batteria.

• Corrente di distorsione a basso ingresso, riducendo gli errori nei circuiti ad alta impedenza.

• Accuratezza del confronto della tensione migliorata con bassa tensione di offset.

• Ampia intervallo di tensione di alimentazione: da 2v a 36v.

• Output a collezione aperta per configurazioni cablate e a livello logico.

• Funziona in modo affidabile in un ampio intervallo di temperatura, adatto all'uso industriale e automobilistico.

Specifiche LM339S

Tipo	Parametro
Gamma di tensione di alimentazione	2v a 36v
Tensione di offset di ingresso	2 mV (tipico)
Corrente di distorsione da ingresso	25 Na (tipico)
Intervallo di tensione della modalità comune di ingresso	0v a (VCC - 2V)
Tempo di risposta	1,3 µs (con overdrive di ingresso 5 mV)
Capacità di lavandino corrente di uscita	16 Ma
Intervallo di temperatura operativo	-40 ° C a 125 ° C;0 ° C a 70 ° C.
Tensione di uscita (basso)	≤ 0,4 V (a 4 mA Sink Corrent)
Consumo energetico	Basso consumo energetico, adatto per la batteria dispositivi
Opzioni del pacchetto	SOIC a 14 pin, TSSOP e DIP
Caratteristiche chiave	Comparatore quad, uscite compatibili con TTL/CMOS, Output a collezione aperta per cablato e funzionalità
Applicazioni	Rivelatori a incrocio zero, comparatori di tensione, larghezza dell'impulso Controller di modulazione (PWM) e comandi a livello logico

Equivalenti di LM339s

• LM2901

• LM3302

• LM393

Applicazioni degli LM339

Circuiti oscillatori

L'LM339S viene spesso utilizzato nella progettazione di circuiti di oscillatore.Monitora la tensione attraverso un condensatore mentre carica alternativamente e si scarica attraverso un resistore.Sfruttando questi cambiamenti di tensione, gli LM339s generano segnali di onda quadra coerenti, che sono utili nelle applicazioni di produzione di temporizzazione, generazione di clock e forma d'onda.

Controllo della modulazione della larghezza dell'impulso (PWM)

Nei sistemi PWM, LM339S confronta un segnale di ingresso variabile con una tensione di riferimento stabile per regolare il ciclo di lavoro della forma d'onda di uscita.Questo processo di messa a punto viene utilizzato per controllare la velocità dei motori, regolare gli alimentatori in modalità interruttore e gestire in modo efficiente l'erogazione di energia nei moderni sistemi elettronici.

Limitare il confronto nei sistemi industriali

L'LM339s opera come comparatore limite in molte applicazioni di controllo industriale.Monitora le variabili come temperatura, pressione o tensione e garantisce che rimangono entro limiti pre-installati.Se una variabile attraversa questi confini, l'LM339s innesca gli allarmi o avvia regolazioni automatiche, contribuendo a mantenere la stabilità del sistema e prevenire potenziali guasti.

Rilevamento del livello di tensione

L'LM339S eccelle nell'identificazione se una tensione di ingresso è superiore o inferiore a un valore di riferimento predefinito.Confrontando due tensioni, determina i loro livelli relativi e emette un segnale chiaro per indicare il risultato.Questa capacità è ampiamente utilizzata nei circuiti che monitorano i livelli di alimentazione o rilevano soglie specifiche nei sistemi elettronici.

Rilevamento a incrocio zero

Nei circuiti del rivelatore a incrocio zero, gli LM339 hanno un ruolo rilevando quando una forma d'onda di corrente alternata (AC) attraversa il punto a tensione zero.Questa funzionalità è ottima per applicazioni come loop bloccati in fase e sistemi di temporizzazione precisi, in cui è necessario un rilevamento accurato di queste transizioni per mantenere la sincronizzazione o l'accuratezza della tempistica.

Confronto delle finestre per il controllo dell'intervallo

L'LM339S viene anche utilizzato come comparatore di finestre per verificare se una tensione di ingresso rientra in un intervallo specifico.Questa funzionalità garantisce che l'input soddisfa i criteri desiderati, rendendolo adatto per applicazioni come il monitoraggio del livello della batteria, il rilevamento dei guasti e i test di precisione in cui i valori devono rimanere entro limiti accettabili.

Vantaggi e svantaggi

Vantaggi LM339S

L'LM339S è un comparatore quad compatto e versatile, spesso selezionato quando la conservazione dello spazio è una priorità di alta priorità nel design del circuito.La sua compatibilità con varie tensioni di alimentazione consente un'integrazione regolare in numerosi sistemi, offrendo adattabilità in diversi ambienti senza importanti modifiche.La corrente di polarizzazione di ingresso a basso componente e la tensione di offset facilitano un confronto di tensione accurato, dimostrando il suo valore in situazioni che richiedono precisione, come nei sistemi di controllo industriale e strumenti di misurazione avanzati.La sua prestazione coerente nel tempo risuona bene mirando all'affidabilità a lungo termine.

Svantaggi LM339

Gli LM339, pur offrendo diversi benefici, presentano anche sfide che richiedono attenzione.La necessità di resistori di pull-up su uscite a collezione aperta può rendere il design del circuito più complesso, potenzialmente scontrandosi con strategie di progettazione minimalista introducendo componenti extra.Questo requisito può anche espandere le dimensioni fisiche del design, ponendo un vincolo in applicazioni molto compatte.Il tempo di risposta del componente potrebbe non essere all'altezza di applicazioni estremamente ad alta velocità, che potrebbero limitare la sua distribuzione in sistemi avanzati ad alta frequenza.È necessaria un'attenta valutazione delle esigenze di applicazione per garantire che le caratteristiche dell'LM339 soddisfino gli standard di prestazione.

Confronto tra LM339 e LM393

Caratteristica	LM339S	LM393
Tipo	Quad Comparator (4 Comparatori)	Dual Comparator (2 Comparatori)
Dimensione del pacchetto	Più grande a causa di 4 comparatori	Più piccolo, adatto per design compatti
Gamma di tensione di alimentazione	2v a 36v	2v a 36v
Consumo energetico	Leggermente più alto (più comparatori)	Inferiore (meno comparatori)
Corrente di distorsione da ingresso	Basso	Basso
Tensione di offset	Basso	Basso
Tipo di output	Collettore aperto	Collettore aperto
Velocità di commutazione	Comparabile per applicazioni standard	Comparabile per applicazioni standard
Applicazioni	Adatto per sistemi complessi che necessitano di confronti multipli (ad esempio, controller industriali, sensori multicanale).	Meglio per sistemi semplici che necessitano di meno confronti (ad es. Monitor della batteria, piccoli circuiti di controllo).
Costo	Più alto (più funzionalità)	Inferiore (funzionalità più semplice)

Confronto tra LM339 e LM324

Caratteristica	LM339	LM324
Tipo	Comparatore quad	Amplificatore operativo Quad (AMP OP)
Funzionalità	Confronta le tensioni di ingresso e le uscite un segnale binario.	Amplifica o elabora segnali analogici per una vasta gamma di compiti.
Tipo di output	Collettore aperto (richiede resistenza pull-up, ideale per cablato e logica).	Push-pull (può sorgere e affondare la corrente, versatile per Varie uscite analogiche).
Gamma di tensione	Ampia gamma (comunemente da 2v a 36 V) per le attività di confronto.	Ampio intervallo (comunemente da 3v a 32 V) per compiti di amplificazione.
Focus sull'applicazione	Confronto di tensione (ad es. Rilevamento a incrocio zero, Comparatori di soglia).	Amplificazione e elaborazione del segnale (ad es. Filtri, Integratori, amplificatori sommanti).
Consumo energetico	In genere più basso a causa dei circuiti interni più semplici.	Leggermente più alto a causa della funzionalità di amplificazione.
Velocità	Ottimizzato per confronti a tensione rapida.	Ottimizzato per l'elaborazione del segnale analogico, con inferiore Larghezza di banda rispetto agli amplificatori specializzati.
Casi d'uso	Sistemi di controllo industriale, rilevamento del livello di tensione, sensori.	Elaborazione audio, condizionamento del segnale, filtri e Circuiti analogici per uso generale.

Confronto tra LM339 e LM2901

Caratteristica	LM339	LM2901
Tipo	Comparatore quad	Comparatore quad
Intervallo di temperatura	Intervallo di temperatura operativa standard (in genere da 0 ° C a 70 ° C).	Intervallo di temperatura operativa estesa (ad es. Da -40 ° C a 125 ° C), ideale per ambienti automobilistici e industriali.
Caratteristiche elettriche	Tensione di offset standard e stabilità della temperatura.	Tensione di offset migliorata e migliore stabilità della temperatura Per applicazioni ad alta precisione.
Tipo di output	Collettore aperto	Collettore aperto
Gamma di tensione di alimentazione	2v a 36v	2v a 36v
Consumo energetico	Basso consumo energetico.	Basso consumo energetico con migliore stabilità.
Focus sull'applicazione	Attività di confronto della tensione per scopi generali.	Ambienti esigenti che richiedono precisione e stabilità, come sistemi automobilistici o industriali.
Costo	Più conveniente per applicazioni standard.	Leggermente più costoso a causa delle specifiche migliorate.
Disponibilità	Ampiamente disponibile e comunemente usato in generale elettronica.	Comunemente disponibile ma personalizzato per alta affidabilità applicazioni.

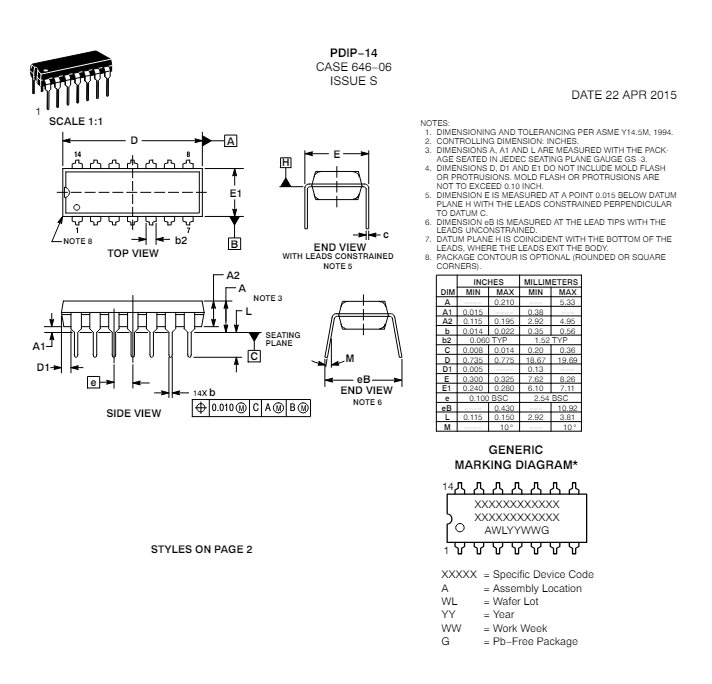

Pacchetto per LM339s

Il comparatore LM339S è disponibile in vari pacchetti: SOIC a 14 pin, TSSOP e DIP.Questa gamma supporta diverse esigenze di produzione e promuove un facile adattamento alle configurazioni di montaggio superficiale e a foro.

Conclusione

Il comparatore quad LM339S è un componente affidabile ed efficiente per l'elettronica moderna.La sua versatilità tra più applicazioni, dai sistemi industriali ai dispositivi, combinati con i suoi requisiti a bassa potenza e le prestazioni coerenti, lo rende una parte importante della progettazione di circuiti elettronici.La sua capacità di adattarsi a diversi livelli di tensione e ambienti garantisce la sua applicabilità in un ampio spettro di applicazioni elettroniche, garantendo un confronto preciso della tensione e una stabilità del sistema.
