Diodo 1N4002: caratteristiche, applicazioni e pinout

Il diodo 1N4002 è un componente chiave della popolare serie 1N400X, che include diodi progettati per diversi livelli di tensione che vanno da 50 V a 1000 V.Comunemente utilizzato negli adattatori CA, nei sistemi di alimentazione e nei regolatori di tensione, il 1N4002 è adatto per applicazioni che richiedono una tensione inversa di 100 V.Questo articolo esplora le specifiche tecniche, le applicazioni pratiche e le caratteristiche uniche del diodo 1N4002, fornendo preziose informazioni sul suo ruolo nella progettazione di circuiti elettronici.

Catalogare

Panoramica del diodo 1N4002

IL 1N4002 Il diodo ha ritagliato una nicchia indispensabile in dispositivi elettronici grazie ai suoi impressionanti punti di forza di rettifica.È realizzato per sopportare una tensione inversa di picco di 100 V e gestisce abile una corrente diretta di 1a, respinisce le correnti di aumento che raggiungono 30A.Tale capacità brilla in circostanze soggette a ondate di tensione impreviste, frequentemente riscontrate nei circuiti elettronici.Una caratteristica che vale la pena notare è la sua corrente inversa minima di semplicemente 5 µA, esemplificando la sua notevole efficienza nell'arresto del flusso di tensione inversa e quindi salvaguardando i componenti elettronici sensibili 1N4002 diodi trova un uso diffuso in contesti elettronici a bassa frequenza che richiedono la trasformazione della corrente alternante (AC)corrente (DC).Questa trasformazione è di grande importanza nelle unità di alimentazione e altri sistemi che richiedono una produzione CC costante.

Configurazione pin 1N4002

Pin n.	Nome PIN	Descrizione
1	Anodo	La direzione del flusso di corrente è sempre attraverso l'anodo terminale.
2	Catodo	Il flusso di corrente esisterà in tutto il catodo.

Simbolo 1N4002, Footprint, Modello CAD

Simbolo 1N4002

Impronta 1N4002

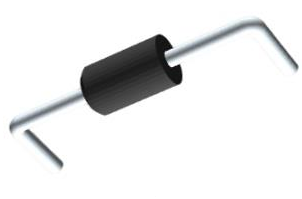

Modello CAD 1N4002

Caratteristiche del diodo 1N4002

• Gestione della corrente: supporta una corrente in avanti media di 1A.Corrente inversa minima di 5 µA, riducendo la perdita.

• Protezione da sovratensione: gestisce una corrente di picco non ripetitiva di 30A, proteggendo i circuiti dalle sovratensioni.Restende una tensione inversa ripetitiva di 100 V, garantendo la durabilità contro le fluttuazioni di tensione.

• Prestazioni termiche: funziona in un ampio intervallo di temperatura da -55 ° C a +175 ° C, garantendo l'affidabilità in ambienti estremi.In grado di dissipare fino a 3 W di potenza, gestendo efficacemente il calore per prevenire il sovraccarico termico.

• Progettazione e durata: racchiuso in un pacchetto DO-41 con una progettazione di giunzione diffusa, riducendo la perdita di corrente inversa.Mantiene l'integrità strutturale e le prestazioni stabili in diverse condizioni ambientali.

• Versatilità dell'applicazione: ideale per le attività di conversione e protezione dell'alimentazione nei circuiti elettronici, miglioramento dell'efficienza del sistema e affidabilità.

Specifiche migliorate 1N4002

Tipo	Parametro
Corrente in avanti media	1a
Corrente di picco non ripetitiva	30a
Corrente inversa	5 µA
Tensione inversa RMS	70 V.
Tensione inversa ripetitiva di picco	100V
Pacchetto	Do-41

Vantaggi del diodo 1N4002

Migliorare l'efficienza con una caduta di tensione a bassa tensione

Rinomato per la sua bassa caduta di tensione in avanti, il diodo 1N4002 svolge un ruolo nella promozione dell'efficienza energetica all'interno dei circuiti elettronici.Questo attributo non solo limita la perdita di potenza, ma mitiga anche la generazione di calore, migliorando così le prestazioni dei circuiti.

Resilienza inflessibile nel gestire le correnti di aumento

Il diodo 1N4002 eccelle nella sua capacità di gestire sostanziali correnti di aumento in avanti senza danni, offrendo una salvaguardia attraente per i circuiti.Questa competenza è eccezionale nel proteggere i circuiti di picchi di corrente imprevisti, che possono derivare da improvvise variazioni di carico o fluttuazioni dell'alimentazione.Di conseguenza, sostiene la continuità operativa nei sistemi gravi, sottolineando l'integrazione ponderata della protezione delle sovratensioni nei progetti di circuiti per allineare le aspettative di affidabilità.

Bilanciamento delle costruzioni economiche con affidabilità

Con la sua costruzione economica, il 1N4002 non compromette l'affidabilità, rendendolo un'opzione convincente per applicazioni sia consapevoli del budget che per le applicazioni.Questa armonia tra efficienza in termini di costi e prestazioni è allettante in contesti di produzione su larga scala, in cui le considerazioni di bilancio influenzano spesso la scelta dei componenti mantenendo la precedenza della qualità.

Integrità del circuito ottimizzato attraverso una perdita minima inversa

Le perdite inversa basse si distinguono come una caratteristica notevole del diodo 1N4002, frenando il flusso di corrente di direzione inversa indesiderabile.Questo aspetto è utile per preservare la funzionalità del circuito.Nei progetti di alimentazione, ad esempio, questa caratteristica garantisce la facilitazione del flusso di corrente solo nella direzione prevista, evitando così i guasti del circuito e promuovendo la stabilità operativa.

Resistenza in ambienti di saldatura ad alta temperatura

La resilienza del diodo contro i processi di saldatura ad alta temperatura sottolinea la sua durata e versatilità in condizioni di produzione.Questo tratto è vantaggioso nelle procedure di assemblaggio esigenti, in cui i componenti devono sopportare un sostanziale stress termico.Tale resilienza in ambienti rigorosi aiuta a fabbricare prodotti elettronici robusti e affidabili che soddisfano severi criteri di prestazione.

Diodi equivalenti al 1N4002

• 1N4148

• 1N4733A

• 1N5408

• 1N5822,

• 1N4003

• 1N4004

• 1N4005

• 1N4006

• 1N4007

Come garantire un utilizzo sicuro di un diodo 1N4002?

Il diodo 1N4002 è progettato per gestire le tensioni superiori a 100 V in modo efficiente, ma ha un limite massimo di 1000 V.È importante non lasciare mai che la tensione nel circuito superi questo limite, poiché ciò può danneggiare il diodo o causare il fallimento del tutto.Prima dell'installazione, controllare sempre le specifiche del circuito per confermare che la tensione rimane all'interno del gamma operativa sicura del diodo.

Prestare particolare attenzione alla configurazione del pin del diodo prima dell'installazione.Il diodo 1N4002 ha due pin: l'anodo e il catodo.Il catodo è contrassegnato da una striscia sul corpo del diodo ed è necessario per orientarlo correttamente durante l'assemblaggio.Se il diodo è installato all'indietro, non funzionerà correttamente e potrebbe danneggiare il circuito.Controllare doppiamente l'orientamento prima di saldare il diodo in posizione.

Il diodo può gestire in modo sicuro una corrente massima di 1000 mA (1 ampere).Il superamento di questa corrente può portare a un surriscaldamento o danni permanenti al diodo.Per evitare ciò, includi un componente limitante di corrente come un resistore nel circuito per garantire che la corrente rimanga al di sotto della soglia sicura.Una corretta gestione attuale è ottima per il funzionamento affidabile del diodo.

Infine, la temperatura operativa per il diodo 1N4002 varia da -55 ° C a +175 ° C.Se l'ambiente è troppo freddo o troppo caldo, il diodo può non funzionare o deteriorarsi nel tempo.Per i circuiti utilizzati in ambienti ad alto calore, prendere in considerazione l'integrazione di meccanismi di raffreddamento o garantire un'adeguata ventilazione per mantenere una temperatura stabile e proteggere il diodo.

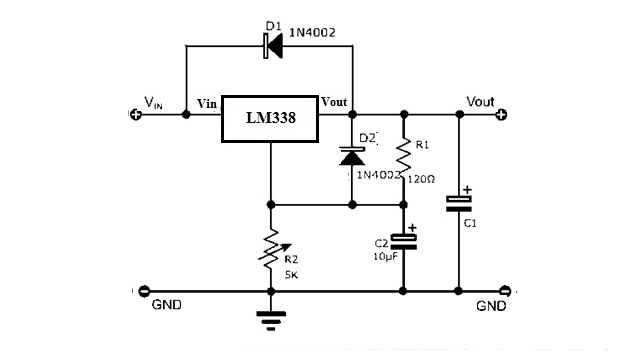

Utilizzo di diodi 1N4002 per protezione del circuito LM338

Questo design incorpora un circuito di protezione per il regolatore del regolatore di tensione LM338, utilizzando diodi 1N4002 per salvaguardare l'IC rispetto a inglesi elettrici e migliorare la sua durata in condizioni variabili.Il circuito impiega una combinazione di componenti esterni come condensatori, diodi e resistori per proteggere i circuiti interni dell'IC e migliorare l'affidabilità complessiva.L'inclusione di un diodo protettivo è necessaria quando i componenti a bassa corrente fanno parte del sistema di regolazione della tensione, in quanto mitiga il danno potenziale da picchi di corrente imprevisti.

Componenti e come funzionano?

• LM338 IC: un regolatore di tensione in grado di gestire carichi di corrente elevati fino a 25A.

• 1N4002 diodi (D1, D2): proteggere l'IC da correnti inverse e ondate di tensione.

• Condensatori (C1, C2): liscia la tensione e gestire le correnti di scarico.

• Resistori (R1, R2): flusso di corrente di controllo e distribuire la tensione.

Il condensatore C1 si collega direttamente al terminale di uscita dell'IC.Questo posizionamento stabilizza improvvise correnti di scarico (che possono raggiungere fino a 20a) e protegge l'IC da danni.Sono inclusi due diodi 1N4002, D1 e D2, per fornire ulteriore protezione.D1 impedisce le correnti inverse quando la tensione di ingresso scende al di sotto della tensione di uscita, mentre D2 neutralizza le sovratensioni di tensione che fluiscono di nuovo nell'IC.Il condensatore C2, collegato al terminale di regolazione, aiuta a gestire scarichi a bassa corrente e cortocircuiti, riducendo lo stress sui componenti interni dell'IC.

Questo design garantisce prestazioni affidabili ed estende la durata della vita dell'LM338 minimizzando i danni causati da irregolarità elettriche.I diodi e i condensatori lavorano insieme per stabilizzare il circuito, rendendolo adatto per configurazioni con alte tensioni di ingresso, grande capacità o condizioni elettriche variabili.Il risultato è un design robusto e versatile che mantiene l'LM338 in modo sicuro ed efficace in una serie di applicazioni.

Applicazioni del diodo 1N4002

Conversione da AC a DC

Il 1N4002 è un componente chiave nei rettificatori del ponte, consentendo la conversione regolare della corrente alternata (AC) alla corrente continua (DC) per l'alimentazione di dispositivi elettronici.Garantisce un'uscita di tensione costante, migliorando l'efficienza e la longevità del dispositivo.

Potenziamento della tensione

Questo diodo supporta i circuiti elevando gli ingressi a bassa tensione per soddisfare specifiche richieste di sistema.Comune nell'elettronica portatile, bilancia una tensione migliorata con l'efficienza della batteria.

Protezione da sovratensione

Conosciuti per la sua durata, gli scudi 1N4002 delicati componenti da once di potenza e picchi, rendendolo utile in ambienti con potenza instabile.

Controllo del flusso di corrente

Il diodo aiuta a regolare la corrente nei circuiti, prevenendo il surriscaldamento e guasti del sistema.Garantisce la longevità dei componenti e migliora le prestazioni complessive del dispositivo.

Elettronica di tutti i giorni

Trovato in adattatori, caricabatterie e sistemi di alimentazione, il 1N4002 garantisce l'affidabilità e la coerenza delle prestazioni nell'elettronica domestica.

Differenze tra 1N4002 e 1N4007 diodi

Caratteristica	1N4002	1N4007
Tensione inversa ripetitiva di picco	50V	1000 V.
Tensione RMS inversa	35v	700v
Capacità di giunzione	15pf	8pf
Corrente in avanti massima	Come 1n4007	Come 1n4002
Corrente in avanti media	1.0 a	1.0 a
Corrente di aumento in avanti	30 A (impulso da 8,3 ms)	30 A (impulso da 8,3 ms)
Temperatura di funzionamento massima	-55 ° C a +150 ° C.	-55 ° C a +150 ° C.

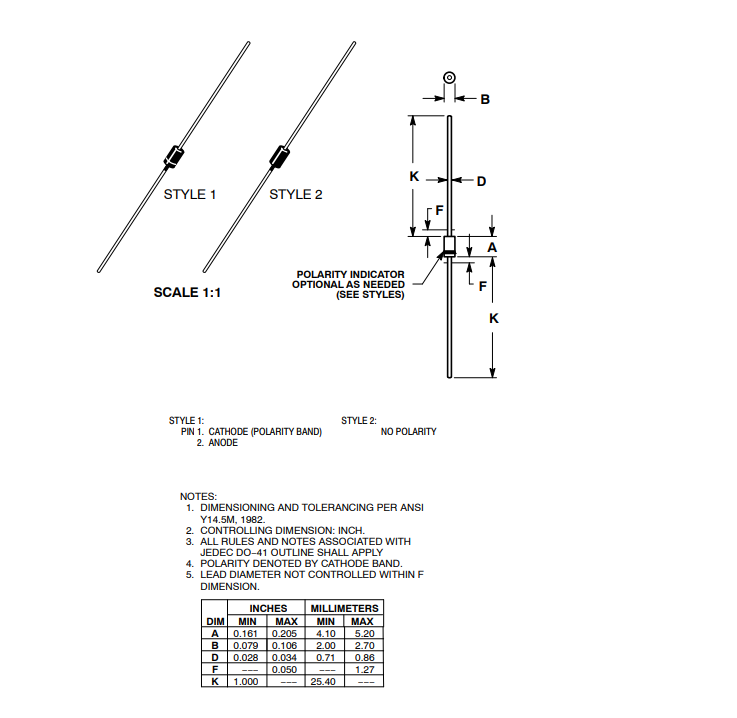

Pacchetto per 1N4002

Conclusione

Il diodo 1N4002 si distingue come un componente affidabile e versatile all'interno della serie 1N400X, ideale per la gestione delle correnti e proteggere i circuiti in una gamma di applicazioni elettroniche.La sua capacità di gestire in modo efficiente tensioni inverse e correnti di sovratensione lo rende una scelta affidabile per i sistemi che richiedono una solida regolamentazione di tensione e protezione da sovratensione.Le caratteristiche del diodo 1N4002, tra cui una bassa caduta di tensione in avanti e una minima perdita inversa, contribuiscono alla stabilità e alle prestazioni dei dispositivi elettronici, garantendo la loro affidabilità a lungo termine sia in ambienti tecnologici quotidiani che esigenti.
