Come funziona il transistor BC108 nei circuiti

Il transistor BC108 è un componente versatile e affidabile ampiamente utilizzato in vari circuiti elettronici.Questo articolo esplora le sue funzionalità, i principi di lavoro, la configurazione dei pin e numerose applicazioni.Sia che tu stia cercando di amplificare i segnali o creare circuiti di commutazione efficienti, il BC108 offre prestazioni affidabili e flessibilità per una serie di usi.

Catalogare

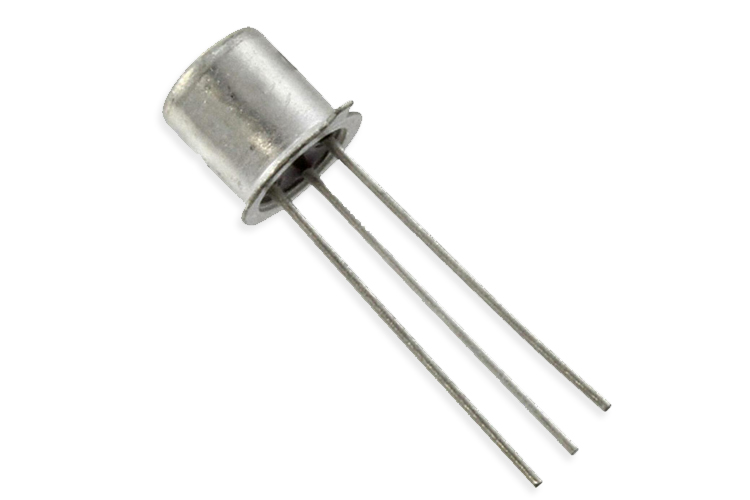

Panoramica del transistor BC108

IL BC108 Il transistor è un dispositivo piccolo e affidabile spesso utilizzato nei circuiti elettronici per attività come la commutazione e l'amplificazione dei segnali.Viene fornito in un pacchetto TO-18 Metal Can, che non solo protegge i componenti interni, ma aiuta anche a gestire il calore, rendendolo adatto per circuiti che generano un po 'di calore durante il funzionamento.Il suo design NPN significa che consente di fluire facilmente dal collettore all'emettitore quando il terminale di base è attivato con una piccola quantità di tensione.

Questo transistor è stata una scelta popolare per decenni, specialmente in apparecchiature audio in stile vintage come i pedali fuzz e altri effetti sonori.La sua struttura semplice e le prestazioni affidabili lo rendono uno dei preferiti tra hobbisti e professionisti.Se stai lavorando a un progetto che prevede l'elaborazione del segnale o gli effetti audio, il BC108 potrebbe essere esattamente ciò di cui hai bisogno.

Come funziona il transistor BC108

Il transistor BC108 funziona utilizzando una piccola corrente applicata al suo terminale di base per controllare una corrente più grande che scorre tra il collettore e i terminali di emettitore.Pensalo come un gatekeeper: una piccola spinta alla base consente di passare una corrente molto più grande, consentendole di amplificare i segnali o fungere da interruttore.

Quando si applica la tensione alla base, il transistor entra nello stato attivo e consente alla corrente di fluire attraverso il percorso del collettore-emettitore.Se si rimuove la corrente di base, il transistor smette di condurre e spegnere.Questo semplice comportamento on/off lo rende utile nei circuiti in cui è necessario il controllo del flusso di elettricità.

Una delle sue caratteristiche straordinarie è la possibilità di amplificare i segnali.Un piccolo segnale alla base può creare un'uscita molto più grande, motivo per cui viene spesso utilizzato nei circuiti audio e radio.Tuttavia, per mantenere stabile il transistor ed evitare comportamenti inaspettati, è buona pratica collegare un resistore al terminale di base.Questo aiuta a prevenire i falsi fattori scatenanti e mantiene il circuito senza intoppi.

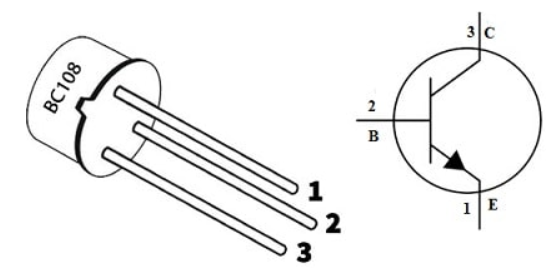

Configurazione del pin del transistor BC108

Il transistor BC108 ha tre spilli distinti, ognuno dei quali gioca un ruolo specifico nel suo funzionamento.Sapere come funzionano questi pin sono importanti per collegare correttamente il transistor e garantire che il circuito funzioni come previsto.

• Pin 1 (emettitore): è qui che la corrente esce dal transistor e scorre nel resto del circuito.Agisce da terminale di uscita per la corrente che passa attraverso il transistor.

• Pin 2 (base): la base funge da punto di controllo per il transistor.Una piccola corrente applicata a questo pin attiva il transistor, permettendolo di accendere o amplificare il segnale, a seconda del progetto del circuito.

• PIN 3 (collettore): questo pin è dove la corrente principale entra nel transistor.Gestisce il flusso più grande di corrente e funziona con l'emettitore per completare il circuito.Il collezionista raccoglie essenzialmente la corrente che viene poi passata all'emettitore.

Specifiche e caratteristiche del transistor BC108

Parametro	Valore
Tipo di transistor	Transistor di giunzione bipolare NPN (BJT)
Numero di terminali	Tre (emettitore, base, collezionista)
Tipo di pacchetto	A-18
TO-18 Design	Coperchio metallico con funzionalità di dissipatore di calore
Tensione da collezione-emettitore (VCE)	25v
Tensione da collezione a base (VCB)	30V
Tensione da emettitore a base (VEB)	5v
Tensione di saturazione (VCE (SAT))	0,25 V a 0,60 V.
Corrente del collettore (IC)	0.2A
Dissipazione del potere	0.6W/℃
DC Current Gain (HFE)	Da 110 a 800
Frequenza di transizione (FT)	150 MHz
Intervallo di temperatura	-65 ℃ a 200 ℃
Resistenza termica	175 ℃/w
Figura del rumore	10db
Capacità di output	4.5pf

Equivalenti del transistor BC108

Il transistor BC108 ha diversi transistor NPN equivalenti e un transistor PNP complementare:

• BC548

• BC547

• 2N3904

• BC549

• BC107

• 2n3053

Il suo equivalente PNP complementare è BC178 e la versione SMD è MMBTH10 (SOT-23).La scelta di un equivalente adeguato dipende dai requisiti del circuito.

Suggerimenti per l'utilizzo a lungo termine del transistor BC108

Per garantire che il transistor BC108 si svolga in modo affidabile nel tempo, è una buona idea seguire alcune linee guida pratiche.Il funzionamento del transistor al di sotto delle sue valutazioni massime è uno dei modi più efficaci per prolungare la sua vita.Ad esempio, il transistor può gestire una corrente di collettore massima di 100 mA, ma è più sicuro limitare il carico a 80 mA o meno.Allo stesso modo, la massima tensione dal collettore all'emettitore è 20 V, ma mantenerlo inferiore a 16 V può aiutare a mantenere un funzionamento stabile.

La temperatura gioca anche un ruolo importante nella longevità del transistor.È necessario utilizzarlo nell'intervallo consigliato da -65 ° C a 150 ° C per evitare il surriscaldamento o il danno.Inoltre, la resistenza di base influisce sul modo in cui il transistor funziona nel tempo.La selezione del giusto valore di resistenza garantisce che il transistor rimanga stabile ed evita un'usura inutile.Seguire questi passaggi ti aiuterà a ottenere il massimo dal BC108 nei circuiti.

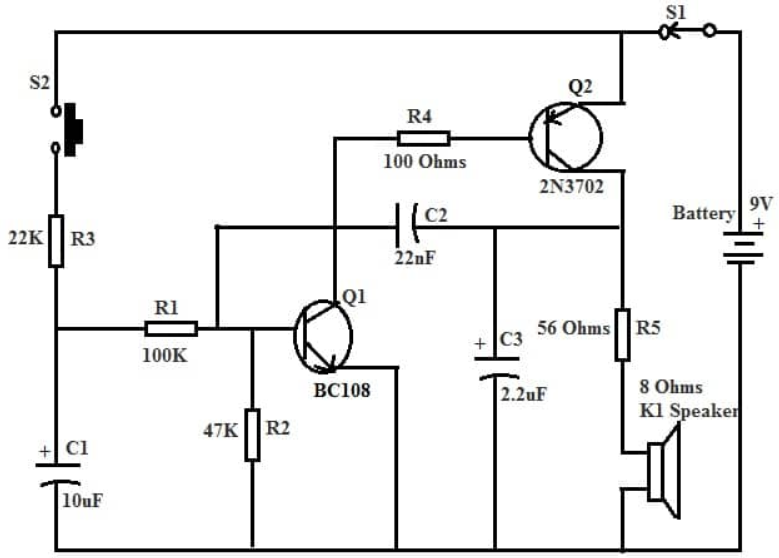

Circuito della sirena della polizia con transistor BC108

La creazione di un circuito di sirena della polizia con il transistor BC108 è un progetto semplice e divertente.Il circuito produce un suono che imita una sirena della polizia, pedalando attraverso toni alti e bassi mentre opera.Per assemblare questo circuito, avrai bisogno di alcuni componenti: due interruttori (S1 e S2), resistori con valori come 100K, 47K, 22K, 100 ohm e 56 ohm e condensatori classificati a 10 µF, 22NF e 2,2 µF.Richiede anche due transistor-BC108 e 2N3702-un altoparlante da 8 ohm e una batteria da 9 V.

Una volta che tutti i componenti sono collegati secondo lo schema del circuito, il design consente di generare il suono della sirena accendendo e disattivando i transistor in uno schema controllato.Questo comportamento ciclistico crea l'ascesa e la caduta di tono che caratterizza una sirena della polizia.Il circuito è semplice da costruire e un ottimo modo per comprendere le capacità di commutazione del transistor BC108.

Come opera il circuito della sirena della polizia

L'operazione del circuito della sirena della polizia ruota attorno alla ricarica e allo scarico dei condensatori, che controllano la commutazione dei transistor.Quando viene premuto il pulsante S2, il condensatore C1 inizia a caricare.Questo processo accende gradualmente il transistor Q1, creando un tono crescente.Al contrario, quando il pulsante S1 viene rilasciato, il condensatore C1 si scarica, spegnendo gradualmente il transistor Q1.Questa scarica abbassa la frequenza, con conseguente tono decrescente.

Mentre il Q1 si accende, la sua tensione del collettore scende, attivando il transistor Q2.Allo stesso tempo, il condensatore C2 addebita a quasi l'alimentazione a piena tensione, che aumenta la tensione emettitore del collettore di Q2.Questa variazione di tensione viene restituita alla base di Q1 tramite il condensatore C2, riducendo leggermente la saturazione di Q1.Di conseguenza, la tensione del collettore Q1 diminuisce ulteriormente, causando il disattivazione progressiva del Q2.Questa sequenza si ripete fino a quando sia Q1 che Q2 sono completamente spenti.

Una volta che il condensatore C2 si scarica, il transistor Q1 torna indietro, avviando un nuovo ciclo.Il ciclo di ricarica e scarico crea l'ascesa alternata e la caduta del tono della sirena.L'interazione tra i componenti mantiene il circuito senza intoppi, producendo il suono caratteristico di una sirena della polizia.

Applicazioni comuni del transistor BC108

Il transistor BC108 è versatile e ampiamente utilizzato in applicazioni come:

Lampeggiatori e dimmer a LED

È possibile utilizzare il transistor BC108 nei circuiti progettato per controllare le luci lampeggianti o i LED di oscuramento.Agisce come un interruttore che controlla il flusso di corrente, consentendo di creare effetti di luce regolabili o motivi lampeggianti a tempo.Questo lo rende ideale per l'illuminazione decorativa e i circuiti degli indicatori.

Commutazione ad alta frequenza

Il BC108 è adatto per applicazioni di commutazione ad alta velocità, in cui sono richiesti stati rapidi on-and-off.Si comporta in modo efficiente in tali configurazioni, consentendo il controllo di dispositivi elettronici che richiedono tempi di risposta rapidi, come cancelli logici o circuiti digitali.

Preamplificatori per amplificatori di potenza

Nei sistemi audio, il transistor BC108 viene spesso utilizzato nelle fasi di preamplificatore per aumentare i segnali audio deboli prima di inviarli all'amplificatore principale.Assicura che il segnale sia abbastanza forte per ulteriori elaborazioni, contribuendo a mantenere la qualità del suono senza distorsione.

Modulatori e demodulatori RF

La capacità del transistor di gestire le alte frequenze lo rende un'ottima scelta per le applicazioni a radiofrequenza (RF).Può essere utilizzato nei circuiti che modulano i segnali (combinano audio con un segnale portante) o demoducano (estrarre audio da un segnale portante), svolgendo un ruolo chiave nei sistemi di comunicazione.

Elaborazione del segnale a basso rumore

Il BC108 è noto per le sue caratteristiche a basso rumore, il che lo rende ideale per i circuiti in cui la chiarezza del segnale è una priorità.Viene spesso utilizzato nelle fasi di ingresso di dispositivi come microfoni e sensori per ridurre il rumore indesiderato e migliorare la qualità del segnale.

Circuiti RF

Nei circuiti RF, il transistor BC108 offre prestazioni affidabili per la trasmissione e la ricezione di segnali radio.La sua risposta ad alta frequenza garantisce un'elaborazione accurata del segnale, rendendola una scelta comune nei progetti di comunicazione wireless.

Circuiti di commutazione

Questo transistor viene spesso utilizzato nei circuiti di commutazione di base in cui controlla il flusso di corrente tra i componenti.La sua capacità di alternare tra gli stati On e Off lo rende un interruttore efficiente per vari piccoli dispositivi elettronici.

Configurazioni di coppia darlington

Se abbinato a un altro transistor, il BC108 può essere utilizzato in una configurazione Darlington per ottenere un guadagno di corrente più elevato.Ciò è utile nelle applicazioni in cui è richiesta l'amplificazione di segnali deboli, ad esempio nei sensori e nei circuiti di controllo.

Amplificazione a bassa potenza

Il BC108 viene spesso utilizzato nei circuiti di amplificatore a bassa potenza per potenziare piccoli segnali.La sua affidabilità ed efficienza lo rendono adatto per applicazioni come l'amplificazione audio e l'elaborazione del segnale in dispositivi a bassa potenza.

Applicazioni di commutazione ad alta velocità

La capacità del transistor di gestire transizioni rapide tra gli stati ON e OFF lo rende ideale per la commutazione ad alta velocità nei circuiti logici, nei timer e su altri dispositivi digitali.

Dimmer a LED, amplificatori di potenza e lampeggiatori

Nei dimmer a LED, il BC108 consente un controllo preciso dell'intensità della luce, mentre negli amplificatori di potenza, aumenta i segnali per guidare carichi più grandi.È anche un componente comune nei circuiti lampeggiatori, in cui cambia e si spegne a intervalli impostati.

Applicazioni audio

Il BC108 è uno dei preferiti dalle applicazioni audio grazie alla sua capacità di gestire i piccoli segnali in modo pulito e con un rumore minimo.Sia in preamplificatori o processori di segnale audio, garantisce una qualità del suono costante, rendendola una scelta affidabile per la musica e i sistemi audio.
